铝业自备热电站汽轮发电机组安装方案

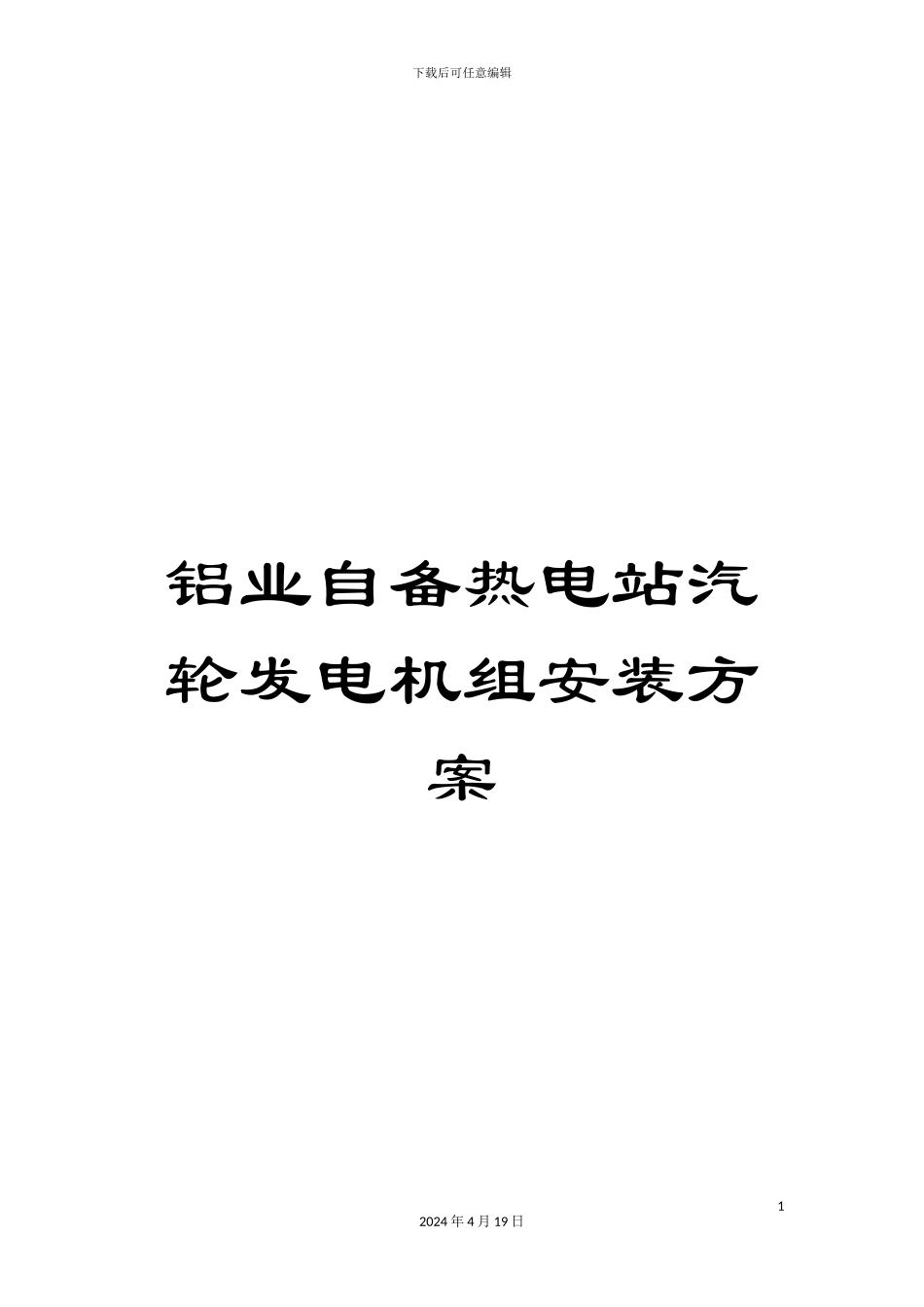

铝业自备热电站汽轮发电机组安装方案_第1页
1/41

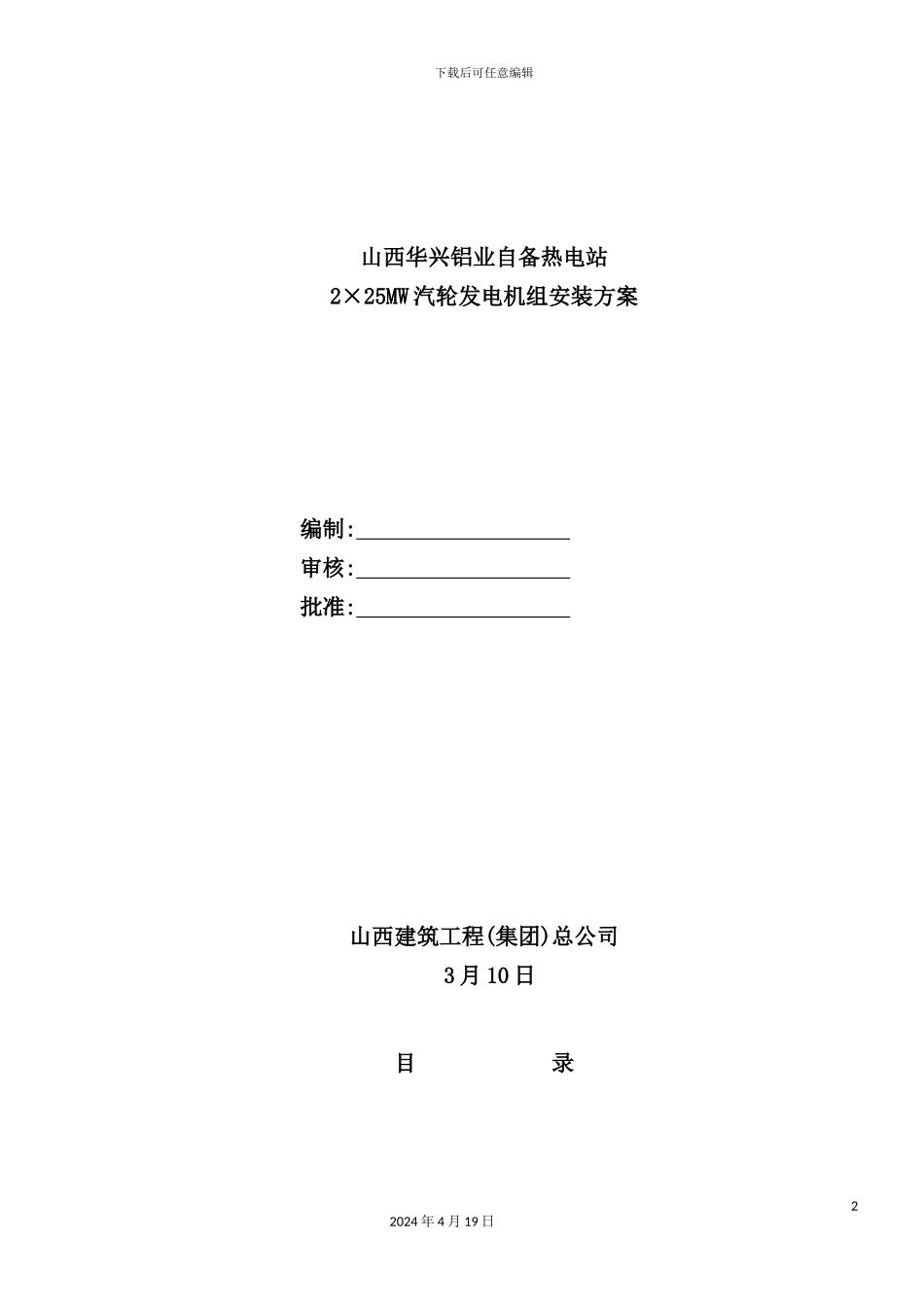

铝业自备热电站汽轮发电机组安装方案_第2页
2/41
铝业自备热电站汽轮发电机组安装方案_第3页
3/41
下载后可任意编辑铝业自备热电站汽轮发电机组安装方案12024 年 4 月 19 日下载后可任意编辑山西华兴铝业自备热电站2×25MW 汽轮发电机组安装方案编制: 审核: 批准: 山西建筑工程(集团)总公司 3 月 10 日目 录 22024 年 4 月 19 日下载后可任意编辑1 工程概况:……………………………………………………………32 编制依据………………………………………………………………33 施工准备………………………………………………………………44 汽轮机发电机组安装工艺……………………………………………64.1 汽轮机发电机组安装………………………………………………64.2 管道、焊接 ………………………………………………………364.3低碳钢管的焊接 ……………………………………………………385 质量控制标准及措施…………………………………………………396 安全技术措施和危险点及防范措施…………………………………417 施工环境保护…………………………………………………………448 文明施工………………………………………………………………451 工程概况本工程为山西华兴铝业自备热电站安装工程,工程采纳三炉两机模式,一台 25MW 抽凝式汽轮机,一台 25MW 背压式汽轮机,都是由南京汽轮机电机(集团)有限公司制造。汽轮机采纳横向布置,机头朝向固定端,汽轮发电机中心线距离主厂房 A轴 10m,汽轮机凝汽器中心线位于汽轮机主厂房 11~12 号厂房柱的跨中。发电机位于主厂房 12~14 号和 6~9 号主厂房柱之间中。汽轮发电机平台有 2层,即中间层 4m 运转层 8m。低压加热器支撑在 4m 中间层上,高压加热器安装32024 年 4 月 19 日下载后可任意编辑在主厂房零米层,加热器中心距 B 轴中心线为 4.4m。油箱、均压箱、疏水膨胀箱安装在 4m 中间层,射水箱、射水泵、电动给水泵、冷油器等油系统设备、安装在零米基础上。此工程因工期要求紧,技术含量高,为确保整个工程的质量、进度、整套机组在安装过程中必须要求严格执行规程、法律规范和本施工方案进行施工。确保工程安全、优质、高速完成,为业主提供优质服务。1.2 C25-8.83/0.8-1 型 25MW 抽汽凝汽式汽轮机发电机组、B25-8.83/0.8 型25MW 背压式汽轮机发电机组安装工程包括:1.2.1 汽机、发电机本体及辅机安装,并调试。1.2.2 本体管道安装1.2.3 一次仪表安装2 编制依据2.1<电力建设施工验收技术法律规范(汽轮机组篇>>DL5011-19922.2<...
