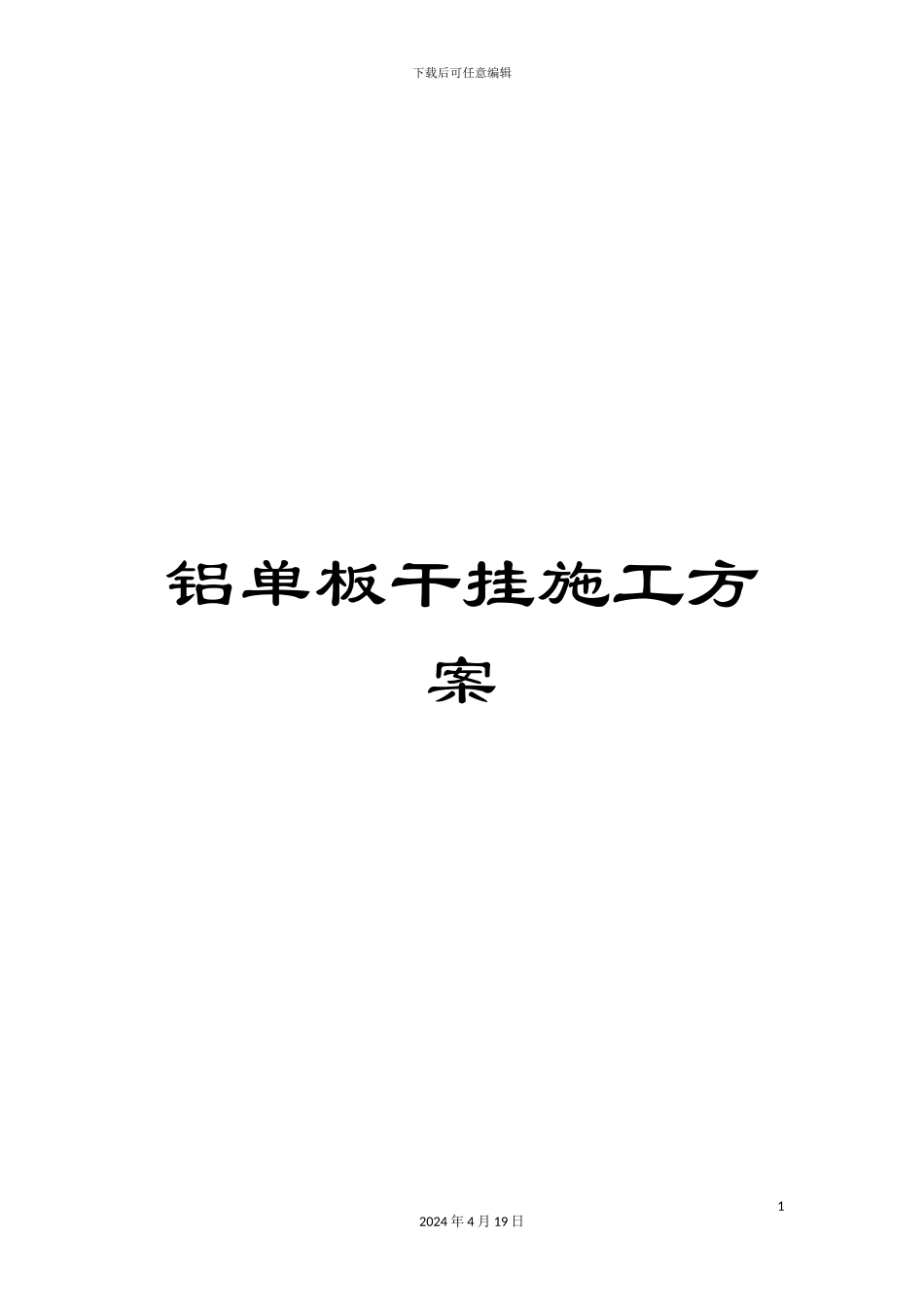

铝单板干挂施工方案

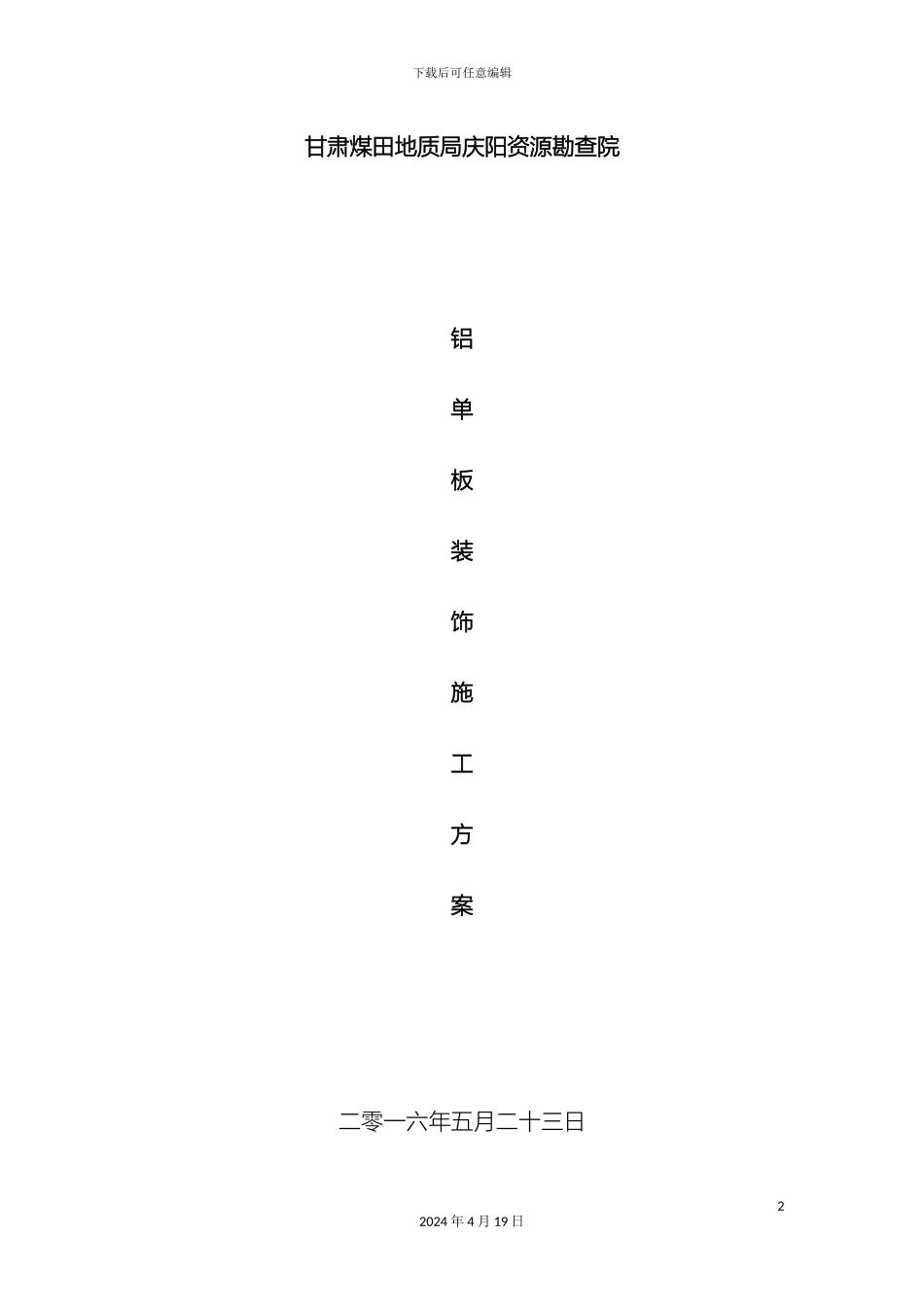

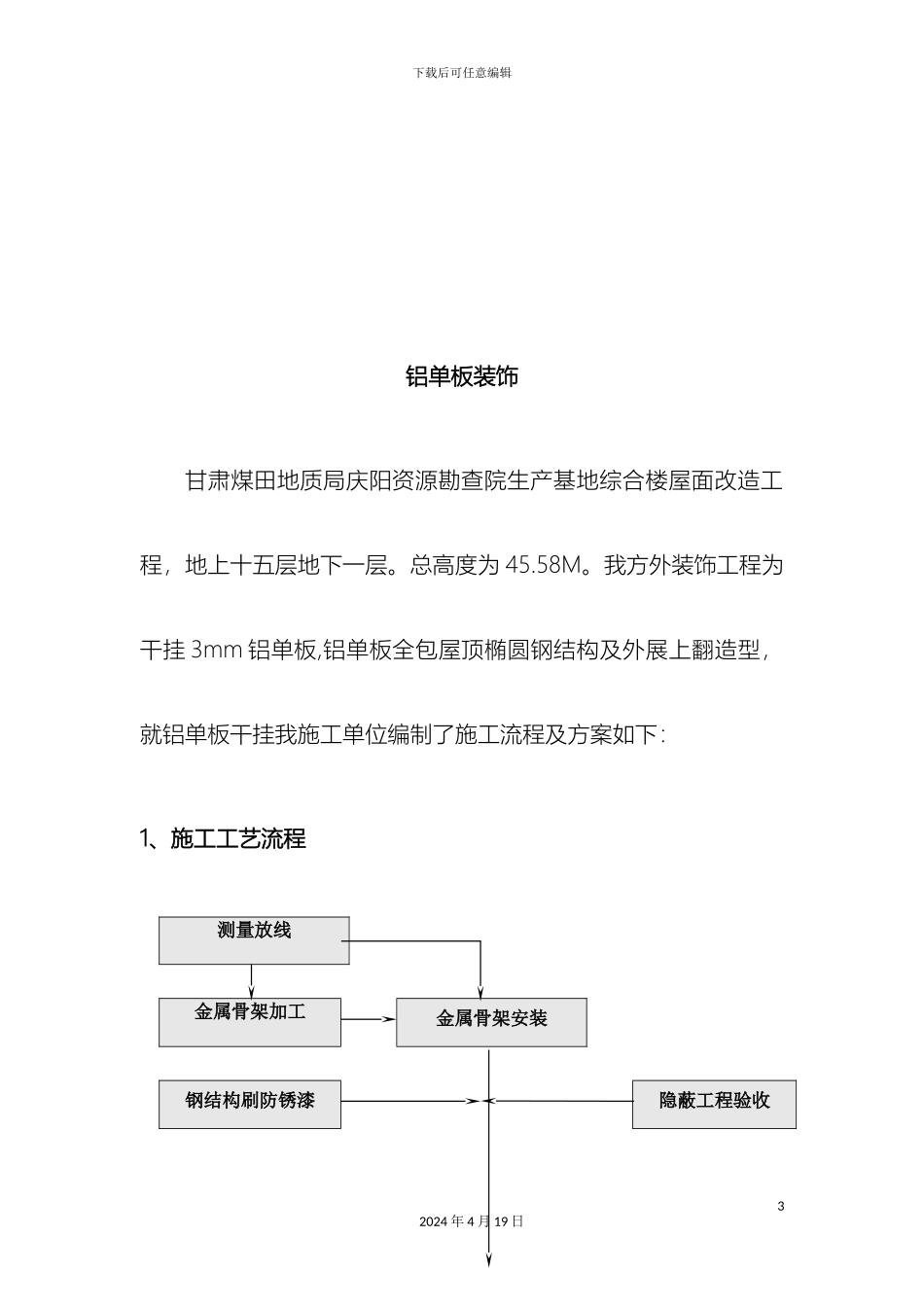

下载后可任意编辑铝单板干挂施工方案12024 年 4 月 19 日下载后可任意编辑甘肃煤田地质局庆阳资源勘查院铝单板装饰施工方案二零一六年五月二十三日22024 年 4 月 19 日下载后可任意编辑铝单板装饰甘肃煤田地质局庆阳资源勘查院生产基地综合楼屋面改造工程，地上十五层地下一层。总高度为 45.58M。我方外装饰工程为干挂 3mm 铝单板,铝单板全包屋顶椭圆钢结构及外展上翻造型，就铝单板干挂我施工单位编制了施工流程及方案如下：1、施工工艺流程测量放线金属骨架加工金属骨架安装钢结构刷防锈漆隐蔽工程验收32024 年 4 月 19 日下载后可任意编辑铝单板表面清理铝塑饰面板加工铝塑饰面板安装安装质量检查灌注嵌缝硅胶质量检查幕墙表面清洗工程验收2、操作工艺2.1 施工准备（１）设计图纸和现场实测尺寸，确定铝单板支撑骨架的安装位置。（２）根据控制轴线，水平标高线，弹出铝单板安装的基准线（包括纵横轴线和水准线）。（３）安装固定骨架的连接件。骨架横竖杆件是经过连接件与结构固定的，而连接件与结构之间，经过焊接固定。42024 年 4 月 19 日下载后可任意编辑（４）固定骨架、安装骨架位置要准确，结合要牢固。2.2、框架龙骨安装 1、根据铝单板规格要求，将横、竖框架龙骨的具体位置。高层建筑 需 用 经 纬 仪 控 制 校 正 ， 要 求 横 平 竖 直 。 2、竖向框架龙骨位置两侧，按中距 450—500mm 打入钢制膨胀螺 栓 将 50x50x5mm 镀 锌 角 钢 固 定 其 上 ， 要 求 位 置 准 确 。 3、竖框架龙骨采纳 50x50x5mm 热镀锌角钢，竖向框架龙骨满焊固定于钢角码上。横向框架龙骨 L50x50x5mm 角钢固定于竖向龙骨上，板材横向尺寸大于 1500mm 时，按竖向框架龙骨固定方法固定，要求结合牢固。龙骨安装完毕后，应通知监理、建设单位进行 隐蔽工程验收记录，验收合格后方可进入下道工序的施工。2.3、铝单板连接及安装 52024 年 4 月 19 日下载后可任意编辑2.3.1、铝单板安装将加工好的铝单板板块安装，具体安装方法为：用 M6*25 不锈钢螺栓将铝单板上的角铝固定在框架龙骨上，两块铝单板之间应留出 15mm 缝隙。2.3.2 耐候胶施注（1）铝单板组件安装完毕后须用耐候密封胶嵌缝以保证铝单板幕墙的气密性和水密性。（2）注胶前应检查所用胶的生产产家、生产日期、合格证、有效期等，并做好记录。（3）施工前应对注胶区域进行清洁，应保证缝内无水、油渍、灰尘等杂物；清...
