银康路桥梁下部结构验收施工小结样本VIP专享

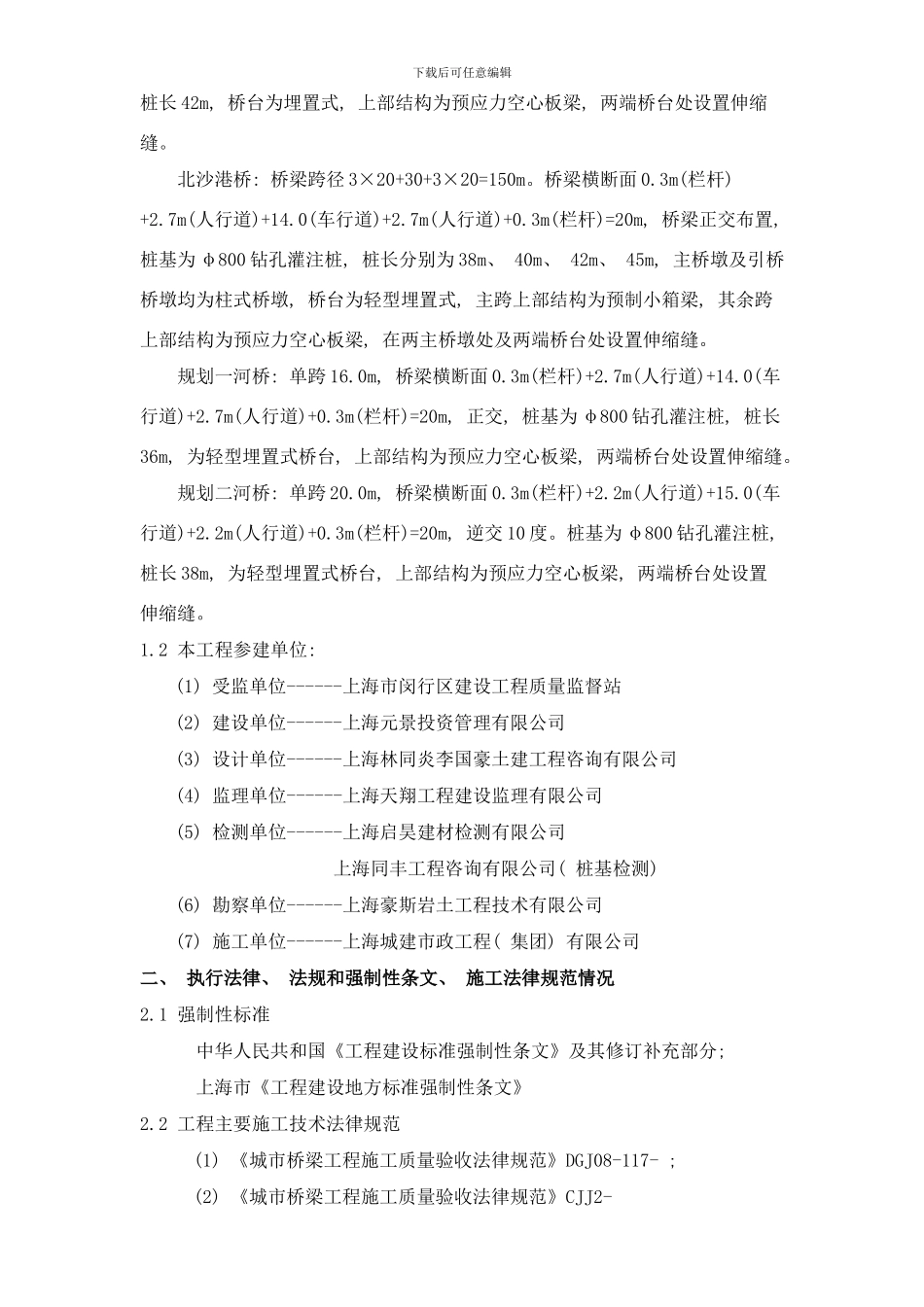

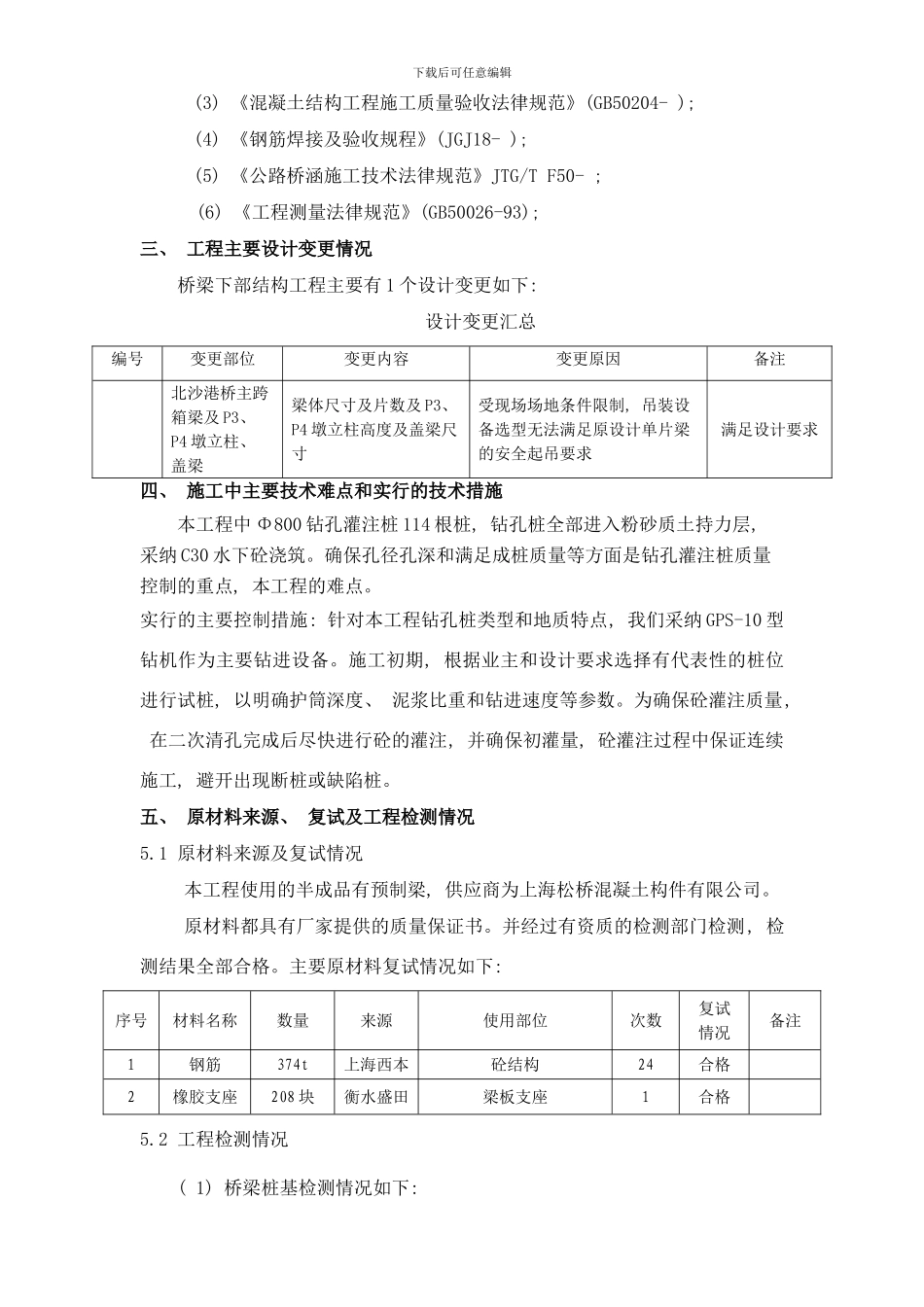

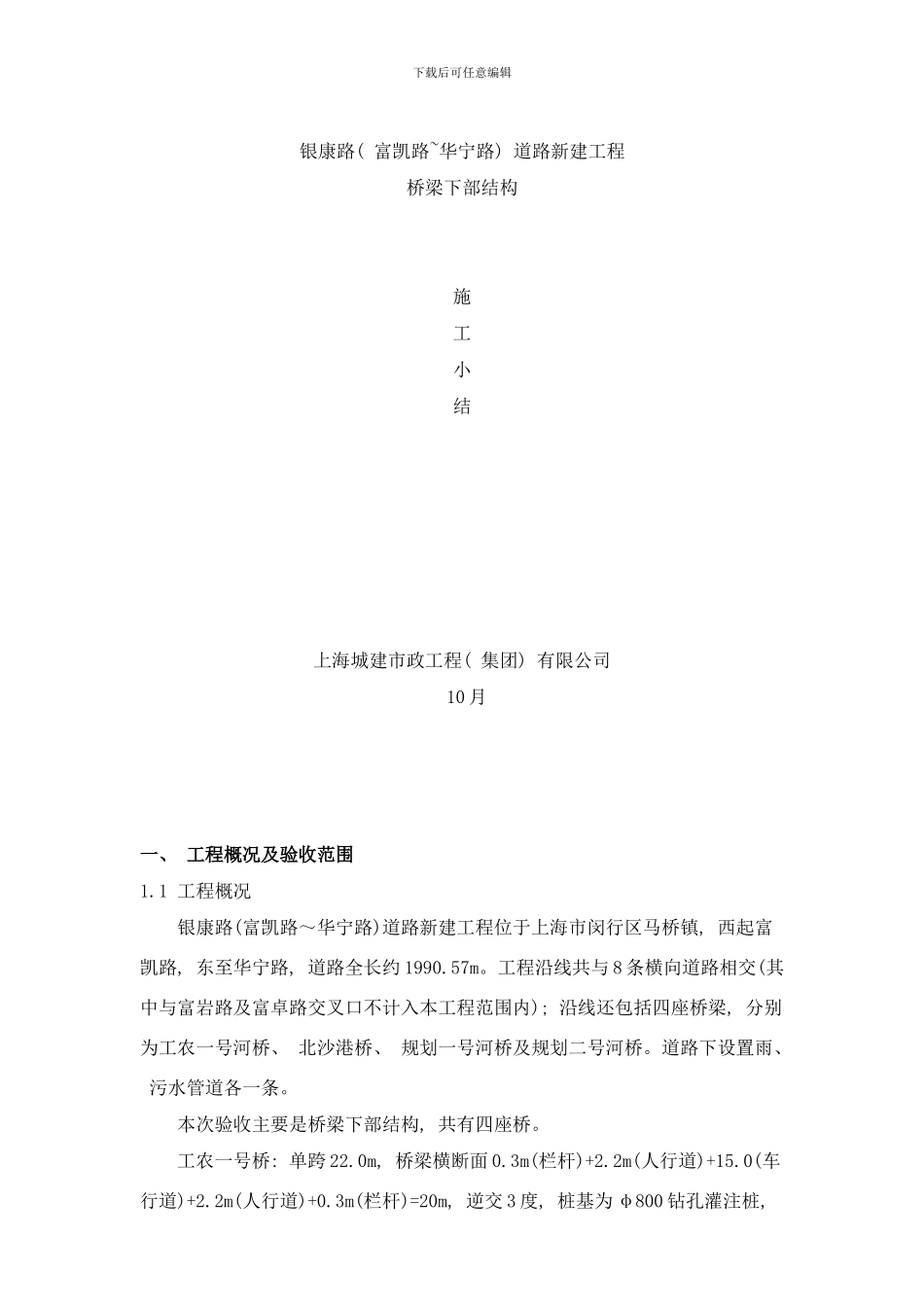

下载后可任意编辑银康路( 富凯路~华宁路) 道路新建工程桥梁下部结构施工小结上海城建市政工程( 集团) 有限公司 10 月一、 工程概况及验收范围1.1 工程概况银康路(富凯路～华宁路)道路新建工程位于上海市闵行区马桥镇, 西起富凯路, 东至华宁路, 道路全长约 1990.57m。工程沿线共与 8 条横向道路相交(其中与富岩路及富卓路交叉口不计入本工程范围内); 沿线还包括四座桥梁, 分别为工农一号河桥、 北沙港桥、 规划一号河桥及规划二号河桥。道路下设置雨、 污水管道各一条。本次验收主要是桥梁下部结构, 共有四座桥。工农一号桥: 单跨 22.0m, 桥梁横断面 0.3m(栏杆)+2.2m(人行道)+15.0(车行道)+2.2m(人行道)+0.3m(栏杆)=20m, 逆交 3 度, 桩基为 φ800 钻孔灌注桩, 下载后可任意编辑桩长 42m, 桥台为埋置式, 上部结构为预应力空心板梁, 两端桥台处设置伸缩缝。北沙港桥: 桥梁跨径 3×20+30+3×20=150m。桥梁横断面 0.3m(栏杆)+2.7m(人行道)+14.0(车行道)+2.7m(人行道)+0.3m(栏杆)=20m, 桥梁正交布置, 桩基为 φ800 钻孔灌注桩, 桩长分别为 38m、 40m、 42m、 45m, 主桥墩及引桥桥墩均为柱式桥墩, 桥台为轻型埋置式, 主跨上部结构为预制小箱梁, 其余跨上部结构为预应力空心板梁, 在两主桥墩处及两端桥台处设置伸缩缝。规划一河桥: 单跨 16.0m, 桥梁横断面 0.3m(栏杆)+2.7m(人行道)+14.0(车行道)+2.7m(人行道)+0.3m(栏杆)=20m, 正交, 桩基为 φ800 钻孔灌注桩, 桩长36m, 为轻型埋置式桥台, 上部结构为预应力空心板梁, 两端桥台处设置伸缩缝。规划二河桥: 单跨 20.0m, 桥梁横断面 0.3m(栏杆)+2.2m(人行道)+15.0(车行道)+2.2m(人行道)+0.3m(栏杆)=20m, 逆交 10 度。桩基为 φ800 钻孔灌注桩, 桩长 38m, 为轻型埋置式桥台, 上部结构为预应力空心板梁, 两端桥台处设置伸缩缝。1.2 本工程参建单位: (1) 受监单位------上海市闵行区建设工程质量监督站(2) 建设单位------上海元景投资管理有限公司(3) 设计单位------上海林同炎李国豪土建工程咨询有限公司(4) 监理单位------上海天翔工程建设监理有限公司(5) 检测单位------上海启昊建材检测有限公司 上海同丰工程咨询有限公司( 桩基检测) (6) 勘察单位------上海豪斯岩土工程技术有限公司(7) 施工单位------上海城建市政工程( 集团) 有限公司二、 执行法律、 法规和强制性条文、 施工法律规范情况2.1 强制性标...
