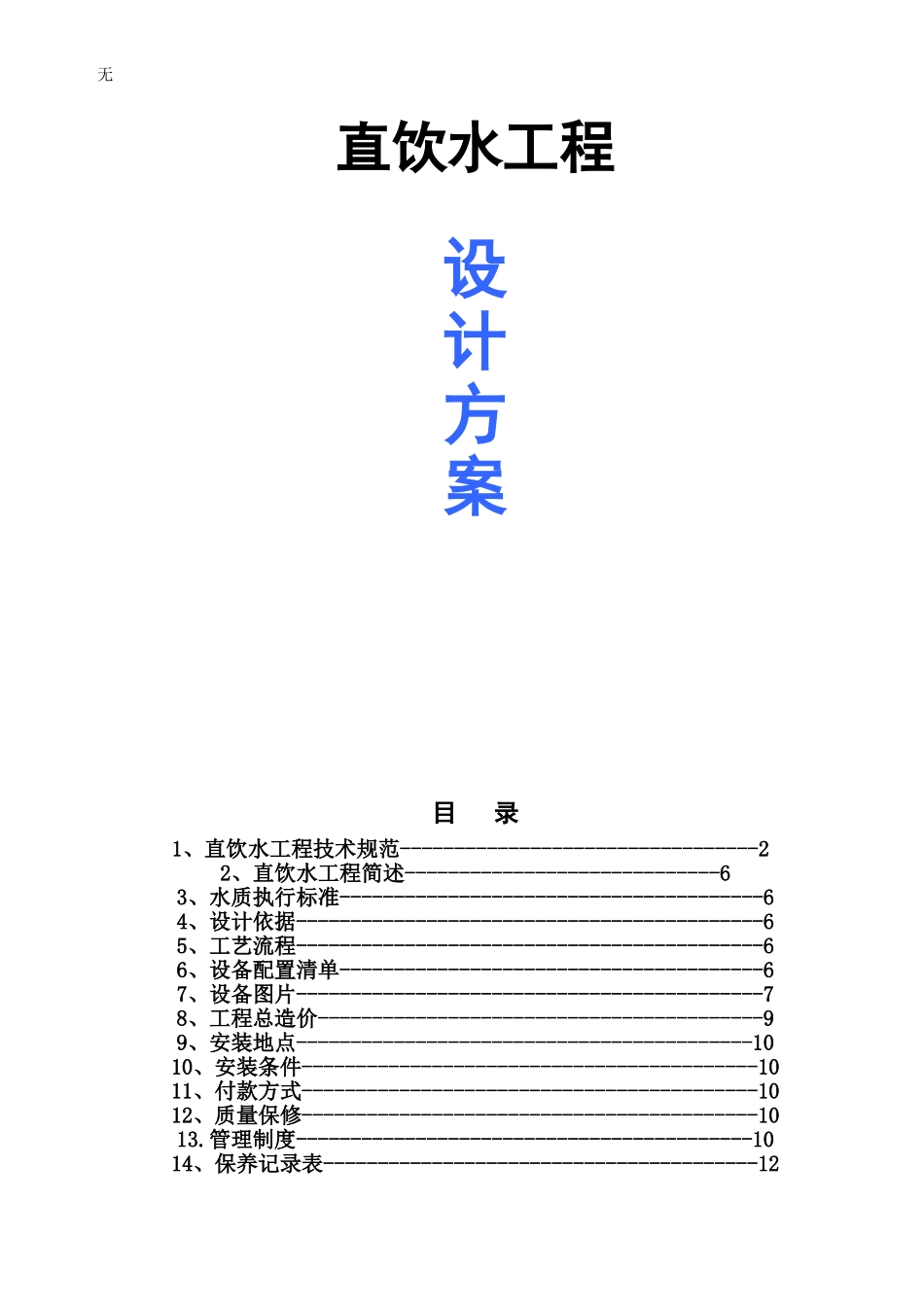

无直饮水工程设计方案目录1、直饮水工程技术规范---------------------------------22、直饮水工程简述-----------------------------63、水质执行标准---------------------------------------64、设计依据-------------------------------------------65、工艺流程-------------------------------------------66、设备配置清单---------------------------------------67、设备图片-------------------------------------------78、工程总造价-----------------------------------------99、安装地点------------------------------------------1010、安装条件------------------------------------------1011、付款方式------------------------------------------1012、质量保修------------------------------------------1013.管理制度------------------------------------------1014、保养记录表----------------------------------------12无一、直饮水工程技术规范为了确保直饮水工程顺利实施，使工程设计达到科学、经济、合理，依据管道直饮水系统设计要求，符合标准的管道直饮水，制订科学的工艺流程和严格的施工规范，符合国家直饮水标准要求。1水质、水量和水压1.0.1管道直饮水是以城市自来水或符合生活饮用水水质标准的其他水源为原水经深度净化后制成的优质饮用水（产品水），用管道输送至用户饮水龙头处，其水质应不低于现行建设部颁发的《饮用净水标准》GJ94-2005及卫生部《生活饮用水水质规范》或制水企业承诺的更高级的水质标准。1.0.3用水量标准宜采用1、住宅为3-5L/人.天；2、办公楼为2-3L/人.天；3、学校为1-2L/人.天4、亦可根据用户要求确定。1.0.4管道饮用水龙头额定流量为0.04L/S~0.08L/S。1.0.5饮用水龙头出水水压要求，其自由水头不小于0.03MPa。2水处理2.0.1不同水质的原水应采用不同处理工艺，处理工艺要有广泛性有实用性。处理水量宜留有发展余地。2.0.2工艺流程的选择除依据原水水质，处理后达到水质指标外，还应满足水处理技术的先进和合理性。处理方案的选择应经技术经济比较确定。2.0.3处理工艺系统要求合理优化紧凑节能、占地面积小、自动化程度高、管理操作简便、运行安全可靠和制水成本低。2.0.4深度净化水处理主要设备应采用反渗透RO水处理设备。2.0.5主处理工艺采用膜技术，膜处理工艺的选择应根据处理后的水质标准和原水水质不同进行选择。2.0.6膜处理应用中特别应重视前期预处理及后处理和膜的防污染的清洗。1、前期预处理有机械过滤器、活性炭处理器、精密过滤器（保安过滤器）2、后处理指膜处理后运行的消毒灭菌作用。3、膜处理、前期处理和后处理应优化组合，必须做到处理后的水质满足安全直饮要求。2.0.8消毒灭菌采用臭氧机。2.0.9消毒灭菌设备应安全可靠，便于管理和维护。无2.0.10根据原水和供水水质达标情况，选择优化组合工艺。3系统设计3.0.1系统的选择应根据建筑物性质、规模、高度以及建筑总体规划等条件确定建筑物内部和外部供配水的型式。3.0.2供水方式宜选择调速泵供水系统；3.0.3净水机房宜设在建筑物内或单建净水机房。机房应靠近用水量大的用户或位置适中。3.0.4为保证供水安全卫生，各系统的室内外配水管网应布置为环状，并应保证供应足够的水量和水压。3.0.6高层建筑物竖向分区压力≤0.32MPa；3.0.7集中供水系统可在净水机房内设分区供水泵或设不同性质建筑物的供水泵，亦可在建筑物内设减压阀分区供水。3.0.8室内管网的高区和低区，或连接循环回水干管的管网回水管，高低区的回水管上需设置减压稳压阀。3.0.9管道直饮水系统设计应达到动态循环，室内外循环管道宜设计为同程式。3.0.13供水管网应设必要的阀门（维修）。在管网最远端设排水阀。3.0.19管路应避免靠近热水管道或热源。3.0.20材料、管件和计量水表的选择1、管材理化性要稳定，即主要成分及添加剂不溶于水中；耐压和耐冲击不变形、内表面光滑、水流阻力小、价格适中；施工安装方便；2、管材必须选用有省级以上的技术监督部门质量检验合格证和卫生部涉水卫生安全产品卫生许可批件的产品，优先选用食品级无规共聚聚丙稀材料（PP-R）或薄壁不锈钢管（埋地材...
