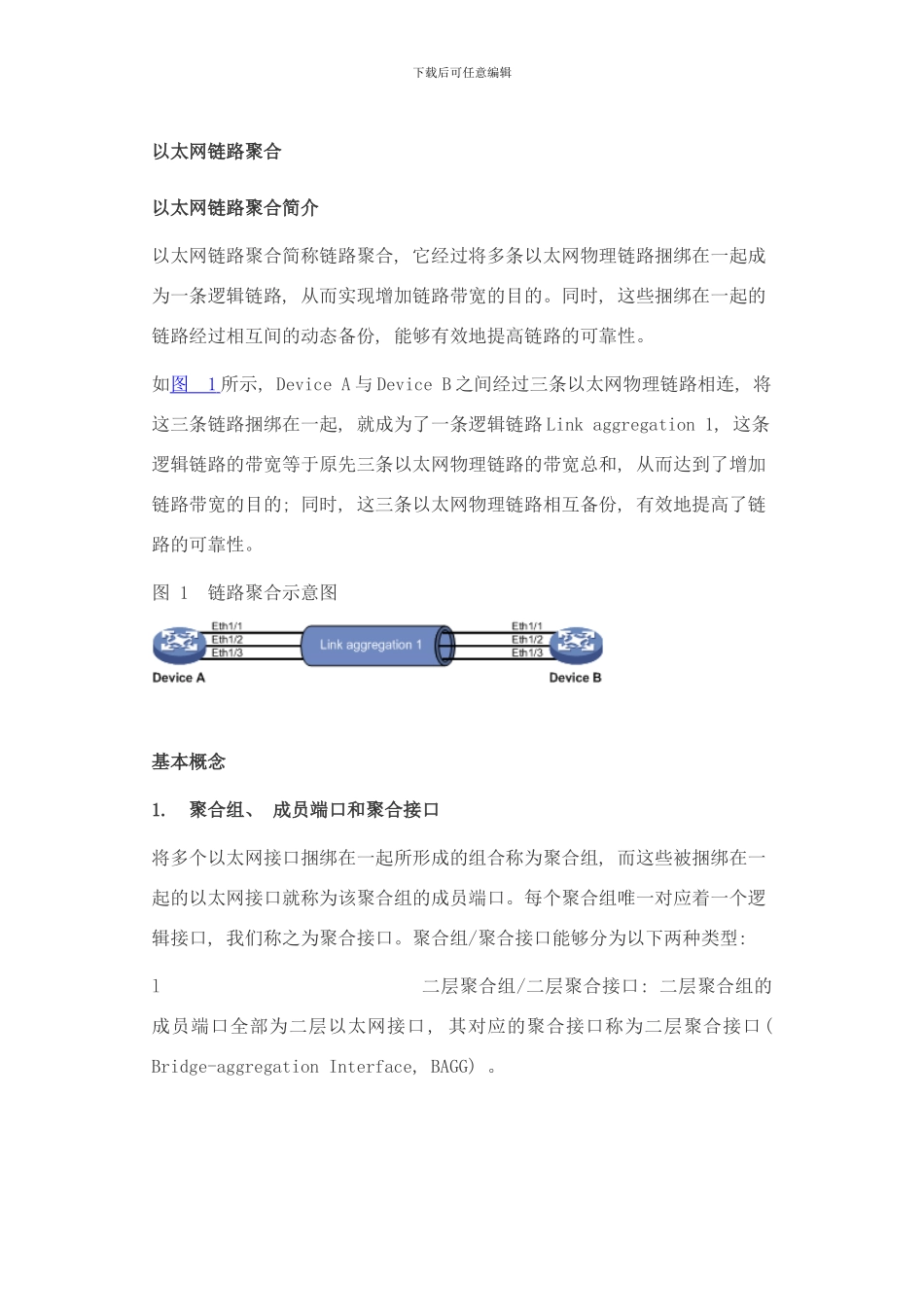

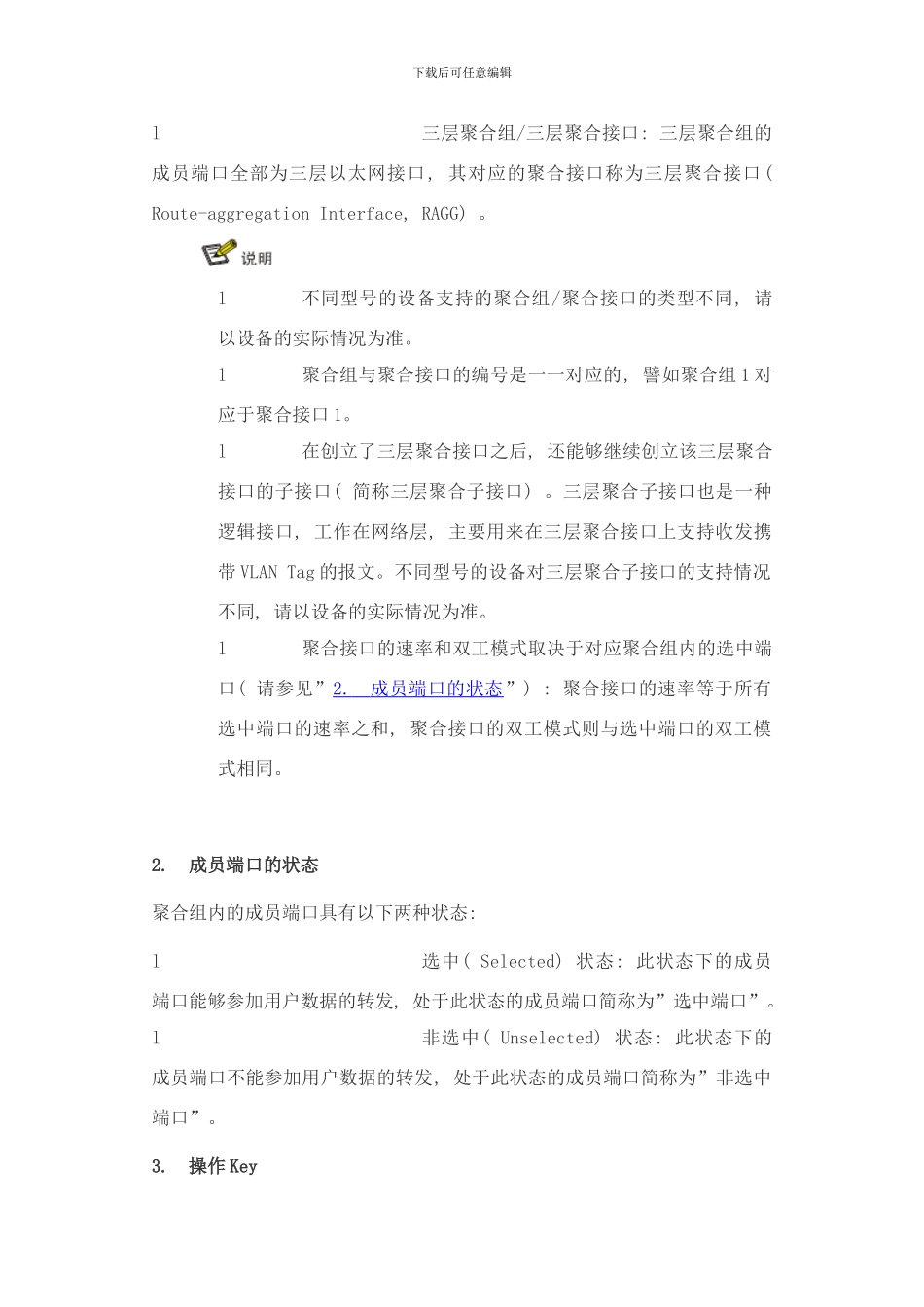

下载后可任意编辑以太网链路聚合技术介绍目 录以太网链路聚合以太网链路聚合简介基本概念静态聚合模式动态聚合模式聚合负载分担类型 下载后可任意编辑以太网链路聚合以太网链路聚合简介以太网链路聚合简称链路聚合, 它经过将多条以太网物理链路捆绑在一起成为一条逻辑链路, 从而实现增加链路带宽的目的。同时, 这些捆绑在一起的链路经过相互间的动态备份, 能够有效地提高链路的可靠性。如图 1 所示, Device A 与 Device B 之间经过三条以太网物理链路相连, 将这三条链路捆绑在一起, 就成为了一条逻辑链路 Link aggregation 1, 这条逻辑链路的带宽等于原先三条以太网物理链路的带宽总和, 从而达到了增加链路带宽的目的; 同时, 这三条以太网物理链路相互备份, 有效地提高了链路的可靠性。图 1 链路聚合示意图 基本概念1. 聚合组、 成员端口和聚合接口将多个以太网接口捆绑在一起所形成的组合称为聚合组, 而这些被捆绑在一起的以太网接口就称为该聚合组的成员端口。每个聚合组唯一对应着一个逻辑接口, 我们称之为聚合接口。聚合组/聚合接口能够分为以下两种类型: l 二层聚合组/二层聚合接口: 二层聚合组的成员端口全部为二层以太网接口, 其对应的聚合接口称为二层聚合接口( Bridge-aggregation Interface, BAGG) 。下载后可任意编辑l 三层聚合组/三层聚合接口: 三层聚合组的成员端口全部为三层以太网接口, 其对应的聚合接口称为三层聚合接口( Route-aggregation Interface, RAGG) 。l 不同型号的设备支持的聚合组/聚合接口的类型不同, 请以设备的实际情况为准。l 聚合组与聚合接口的编号是一一对应的, 譬如聚合组 1 对应于聚合接口 1。l 在创立了三层聚合接口之后, 还能够继续创立该三层聚合接口的子接口( 简称三层聚合子接口) 。三层聚合子接口也是一种逻辑接口, 工作在网络层, 主要用来在三层聚合接口上支持收发携带 VLAN Tag 的报文。不同型号的设备对三层聚合子接口的支持情况不同, 请以设备的实际情况为准。l 聚合接口的速率和双工模式取决于对应聚合组内的选中端口( 请参见”2. 成员端口的状态 ”) : 聚合接口的速率等于所有选中端口的速率之和, 聚合接口的双工模式则与选中端口的双工模式相同。 2. 成员端口的状态聚合组内的成员端口具有以下两种状态: l 选中( Selected) 状态: 此状态下的成员端口能够参加用户数据的转发, 处于此状态的成员端口简称为”选中端...
