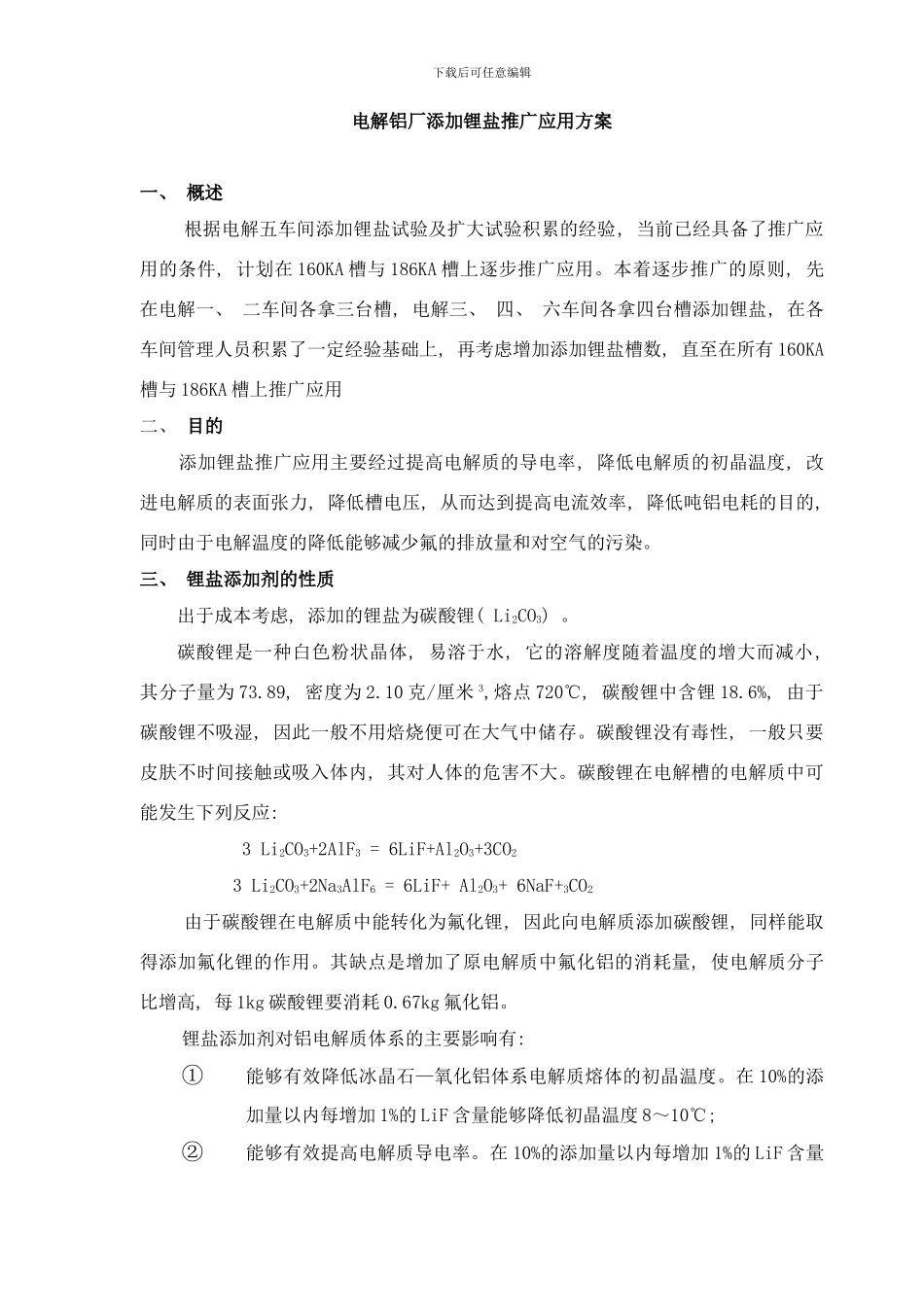

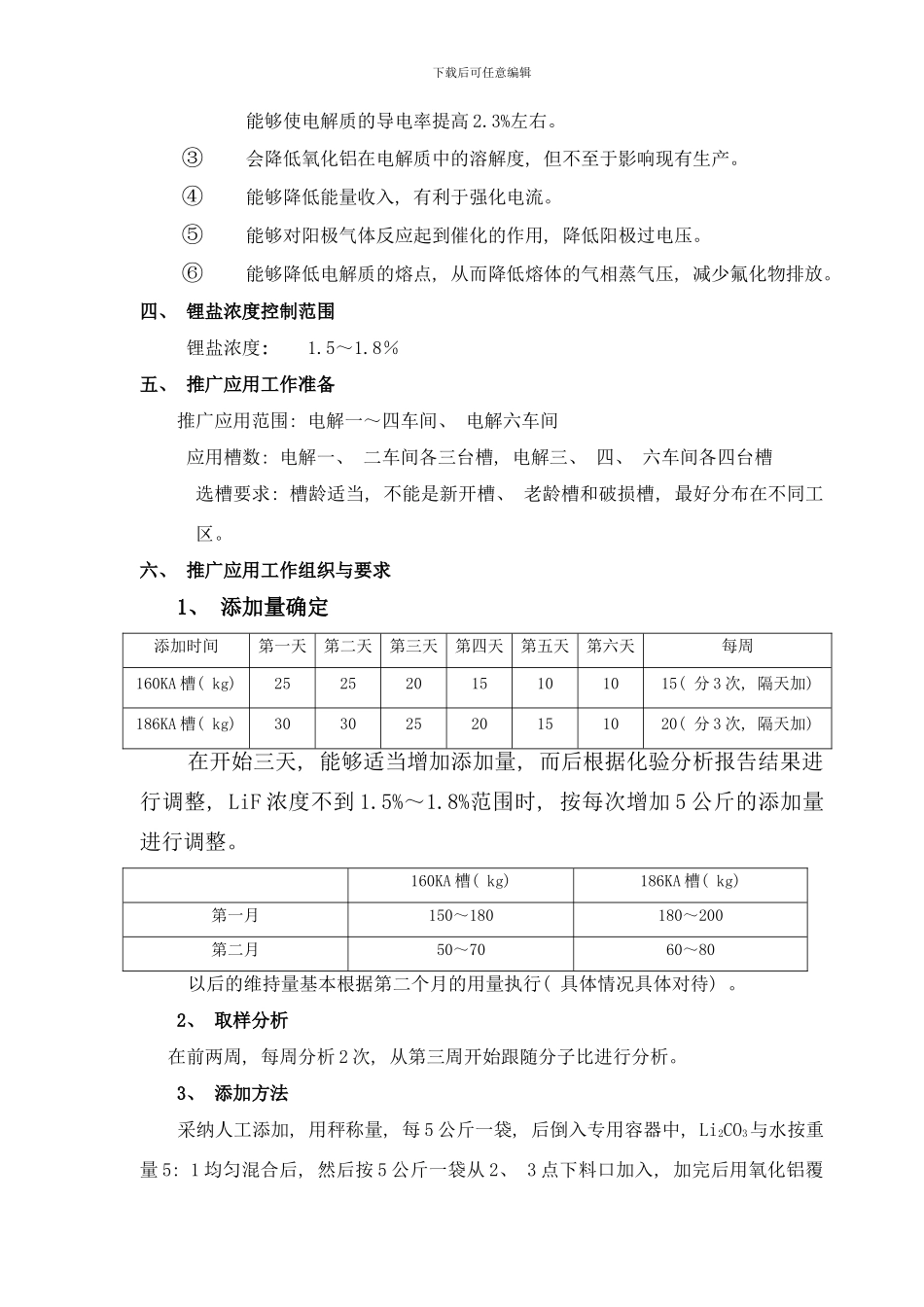

下载后可任意编辑电解铝厂添加锂盐推广应用方案一、 概述根据电解五车间添加锂盐试验及扩大试验积累的经验, 当前已经具备了推广应用的条件, 计划在 160KA 槽与 186KA 槽上逐步推广应用。本着逐步推广的原则, 先在电解一、 二车间各拿三台槽, 电解三、 四、 六车间各拿四台槽添加锂盐, 在各车间管理人员积累了一定经验基础上, 再考虑增加添加锂盐槽数, 直至在所有 160KA槽与 186KA 槽上推广应用二、 目的 添加锂盐推广应用主要经过提高电解质的导电率, 降低电解质的初晶温度, 改进电解质的表面张力, 降低槽电压, 从而达到提高电流效率, 降低吨铝电耗的目的, 同时由于电解温度的降低能够减少氟的排放量和对空气的污染。三、 锂盐添加剂的性质出于成本考虑, 添加的锂盐为碳酸锂( Li2CO3) 。碳酸锂是一种白色粉状晶体, 易溶于水, 它的溶解度随着温度的增大而减小, 其分子量为 73.89, 密度为 2.10 克/厘米 3,熔点 720℃, 碳酸锂中含锂 18.6%, 由于碳酸锂不吸湿, 因此一般不用焙烧便可在大气中储存。碳酸锂没有毒性, 一般只要皮肤不时间接触或吸入体内, 其对人体的危害不大。碳酸锂在电解槽的电解质中可能发生下列反应: 3 Li2CO3+2AlF3 = 6LiF+Al2O3+3CO2 3 Li2CO3+2Na3AlF6 = 6LiF+ Al2O3+ 6NaF+3CO2由于碳酸锂在电解质中能转化为氟化锂, 因此向电解质添加碳酸锂, 同样能取得添加氟化锂的作用。其缺点是增加了原电解质中氟化铝的消耗量, 使电解质分子比增高, 每 1kg 碳酸锂要消耗 0.67kg 氟化铝。锂盐添加剂对铝电解质体系的主要影响有: ①能够有效降低冰晶石—氧化铝体系电解质熔体的初晶温度。在 10%的添加量以内每增加 1%的 LiF 含量能够降低初晶温度 8～10℃; ②能够有效提高电解质导电率。在 10%的添加量以内每增加 1%的 LiF 含量下载后可任意编辑能够使电解质的导电率提高 2.3%左右。③会降低氧化铝在电解质中的溶解度, 但不至于影响现有生产。④能够降低能量收入, 有利于强化电流。⑤能够对阳极气体反应起到催化的作用, 降低阳极过电压。⑥能够降低电解质的熔点, 从而降低熔体的气相蒸气压, 减少氟化物排放。四、 锂盐浓度控制范围 锂盐浓度: 1.5～1.8％五、 推广应用工作准备 推广应用范围: 电解一～四车间、 电解六车间应用槽数: 电解一、 二车间各三台槽, 电解三、 四、 六车间各四台槽选槽要求: 槽龄适当, 不能是新开槽、 老龄槽和破损槽,...
