锚栓组合件安装手册样本

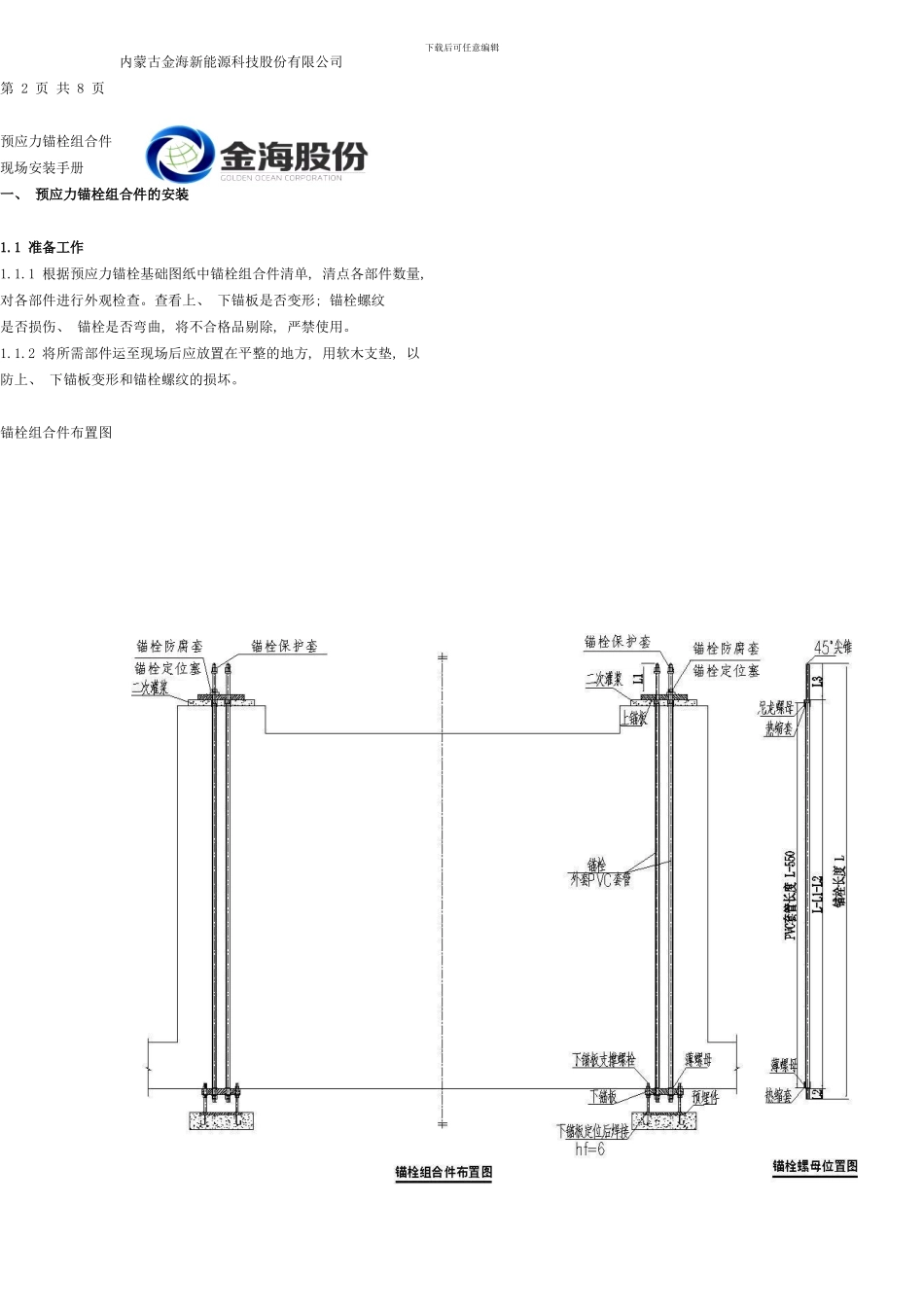

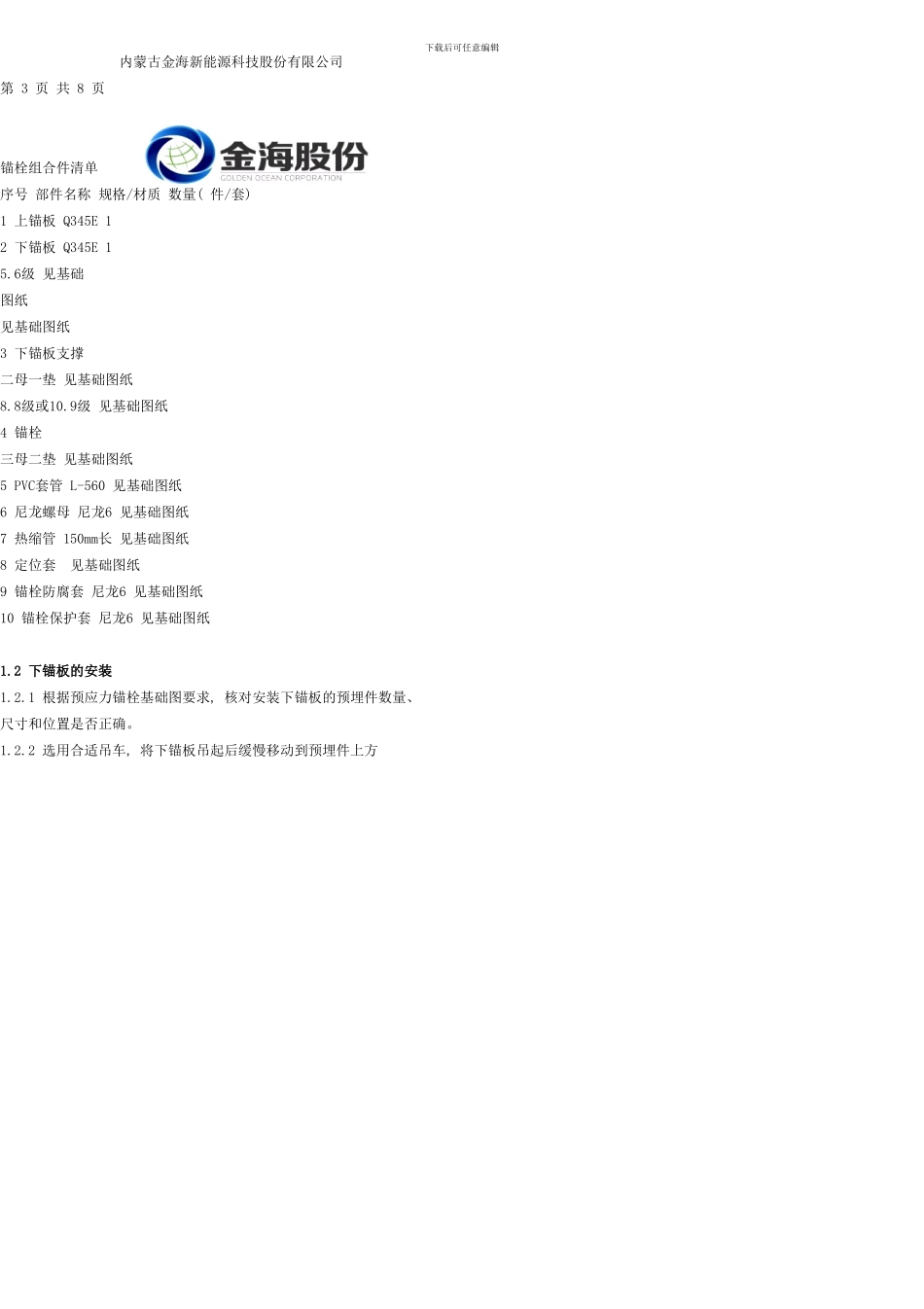

下载后可任意编辑 内蒙古金海新能源科技股份有限公司 第 1 页 共 8 页 预应力锚栓组合件 安 装 手 册 -03-01发布 -03-05实施 内蒙古金海新能源科技股份有限公司 发布 下载后可任意编辑 内蒙古金海新能源科技股份有限公司 第 2 页 共 8 页 预应力锚栓组合件 现场安装手册 一、 预应力锚栓组合件的安装 1.1 准备工作 1.1.1 根据预应力锚栓基础图纸中锚栓组合件清单, 清点各部件数量, 对各部件进行外观检查。查看上、 下锚板是否变形; 锚栓螺纹是否损伤、 锚栓是否弯曲, 将不合格品剔除, 严禁使用。 1.1.2 将所需部件运至现场后应放置在平整的地方, 用软木支垫, 以防上、 下锚板变形和锚栓螺纹的损坏。 锚栓组合件布置图 下载后可任意编辑 内蒙古金海新能源科技股份有限公司 第 3 页 共 8 页 锚栓组合件清单 序号 部件名称 规格/材质 数量( 件/套) 1 上锚板 Q345E 1 2 下锚板 Q345E 1 5.6级 见基础 图纸 见基础图纸 3 下锚板支撑 二母一垫 见基础图纸 8.8级或10.9级 见基础图纸 4 锚栓 三母二垫 见基础图纸 5 PVC套管 L-560 见基础图纸 6 尼龙螺母 尼龙6 见基础图纸 7 热缩管 150mm长 见基础图纸 8 定位套 见基础图纸 9 锚栓防腐套 尼龙6 见基础图纸 10 锚栓保护套 尼龙6 见基础图纸 1.2 下锚板的安装 1.2.1 根据预应力锚栓基础图要求, 核对安装下锚板的预埋件数量、 尺寸和位置是否正确。 1.2.2 选用合适吊车, 将下锚板吊起后缓慢移动到预埋件上方下载后可任意编辑 内蒙古金海新能源科技股份有限公司 第 4 页 共 8 页 300mm处停住, 先将下锚板支撑螺栓对应穿入下锚板上的螺孔内, 下锚板上下各放一个螺母, 在下锚板下面的螺母上加一垫片。内外支撑螺栓对准预埋件后, 吊车将下锚板放置在预埋件上。下锚板上平面到预埋件的距离根据基础图纸设计要求。下锚板的中心对应基础中心, 允许最大偏差为5mm。 1.2.3 将下锚板支撑螺栓与对应的预埋件焊接牢固, 焊脚高度不小于6mm。 1.2.4 调节支撑螺栓, 使下锚板达到图纸设计标高, 且下锚板的水平度不超过3mm。 1.3 锚栓准备工作 1.3.1 基础锚栓: 根据图纸要求选出调整锚栓数量, 在调整锚栓的上端( 锥头端) 拧入尼龙调节螺母( 不允许用钢螺母) , 锚栓顶端( 锥度大的端面) 至尼龙螺母上平面的距离为L3mm。 1.3.2 其余全部锚栓摆放整齐, 并在锚栓的下端( ...
