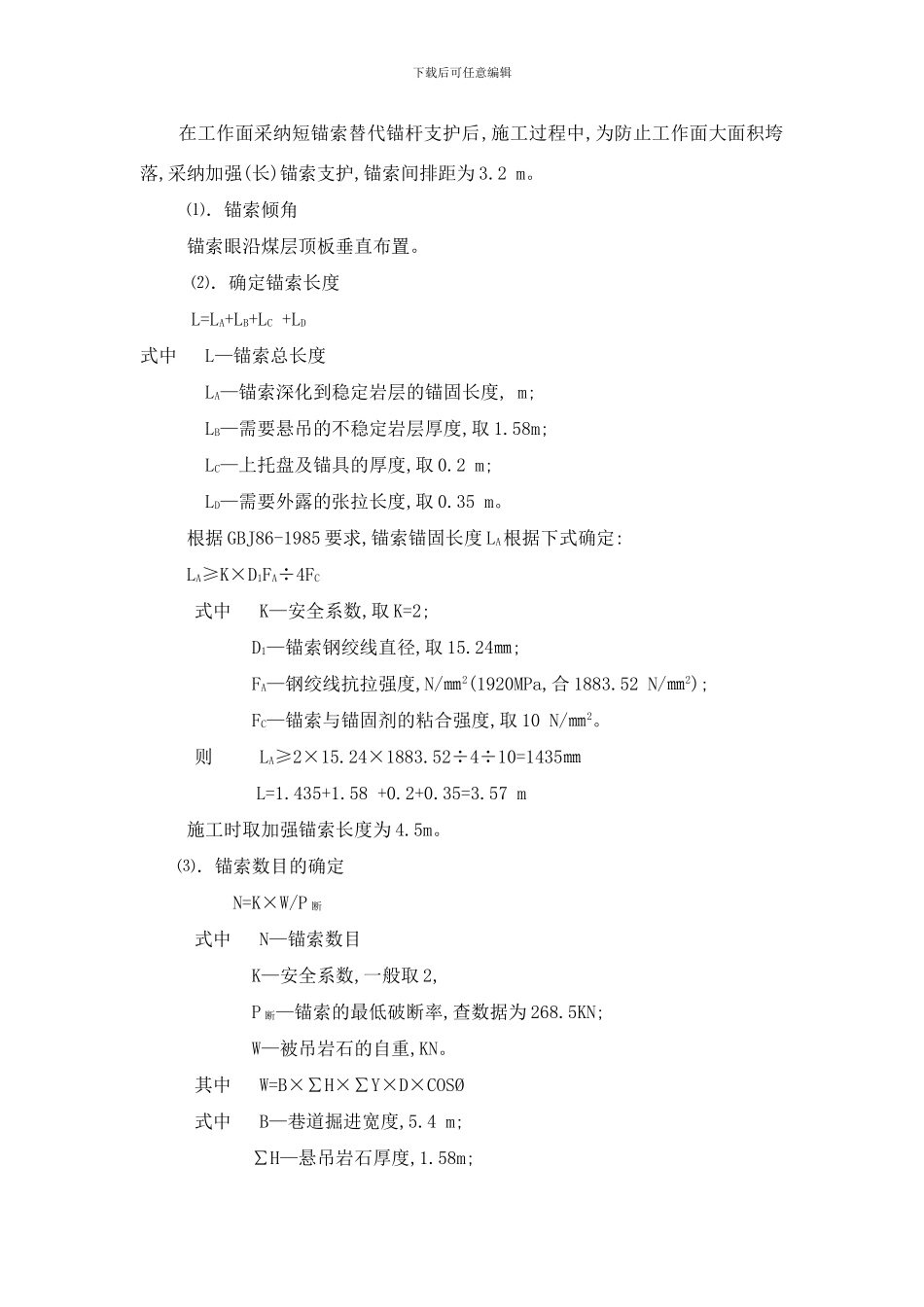

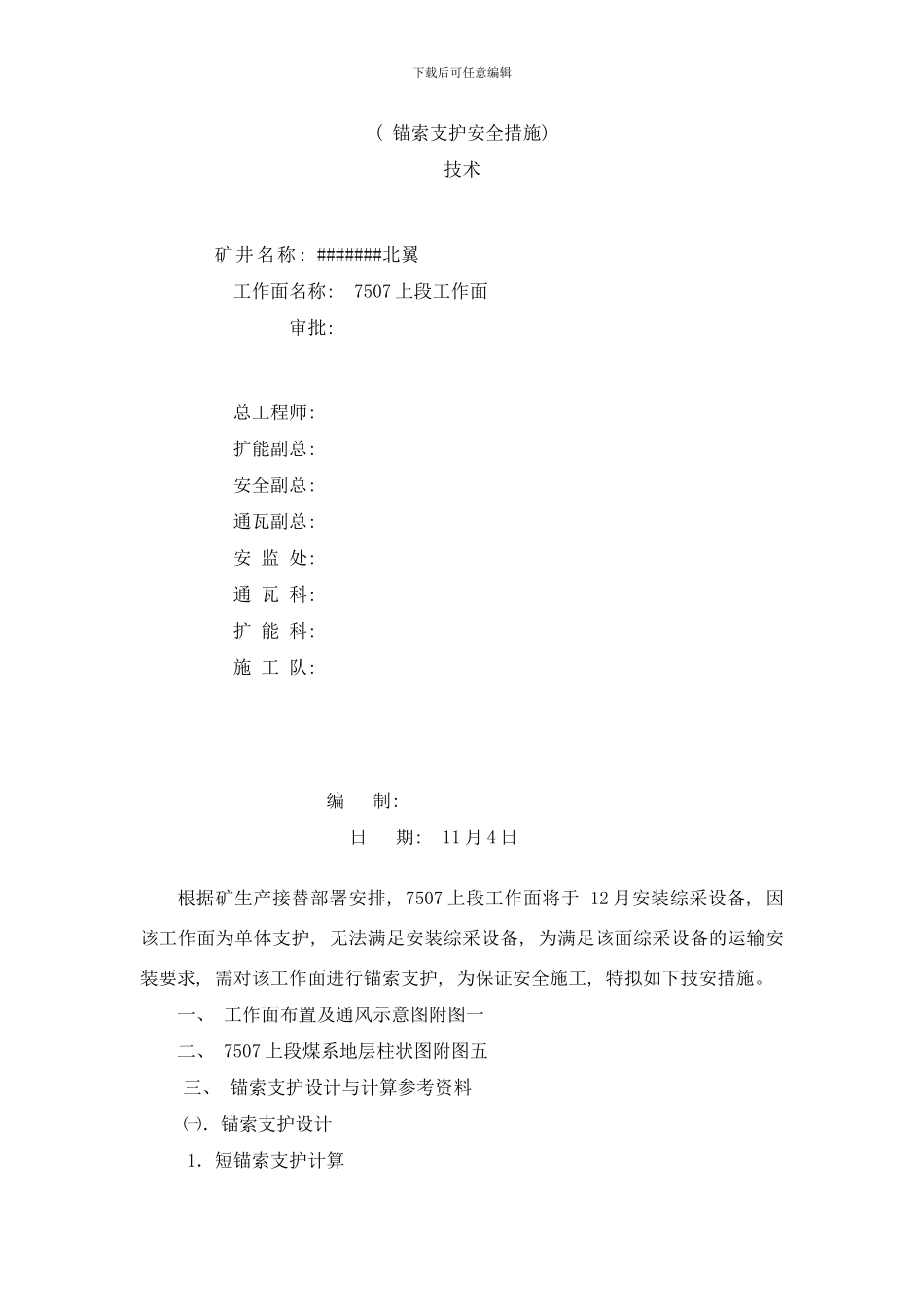

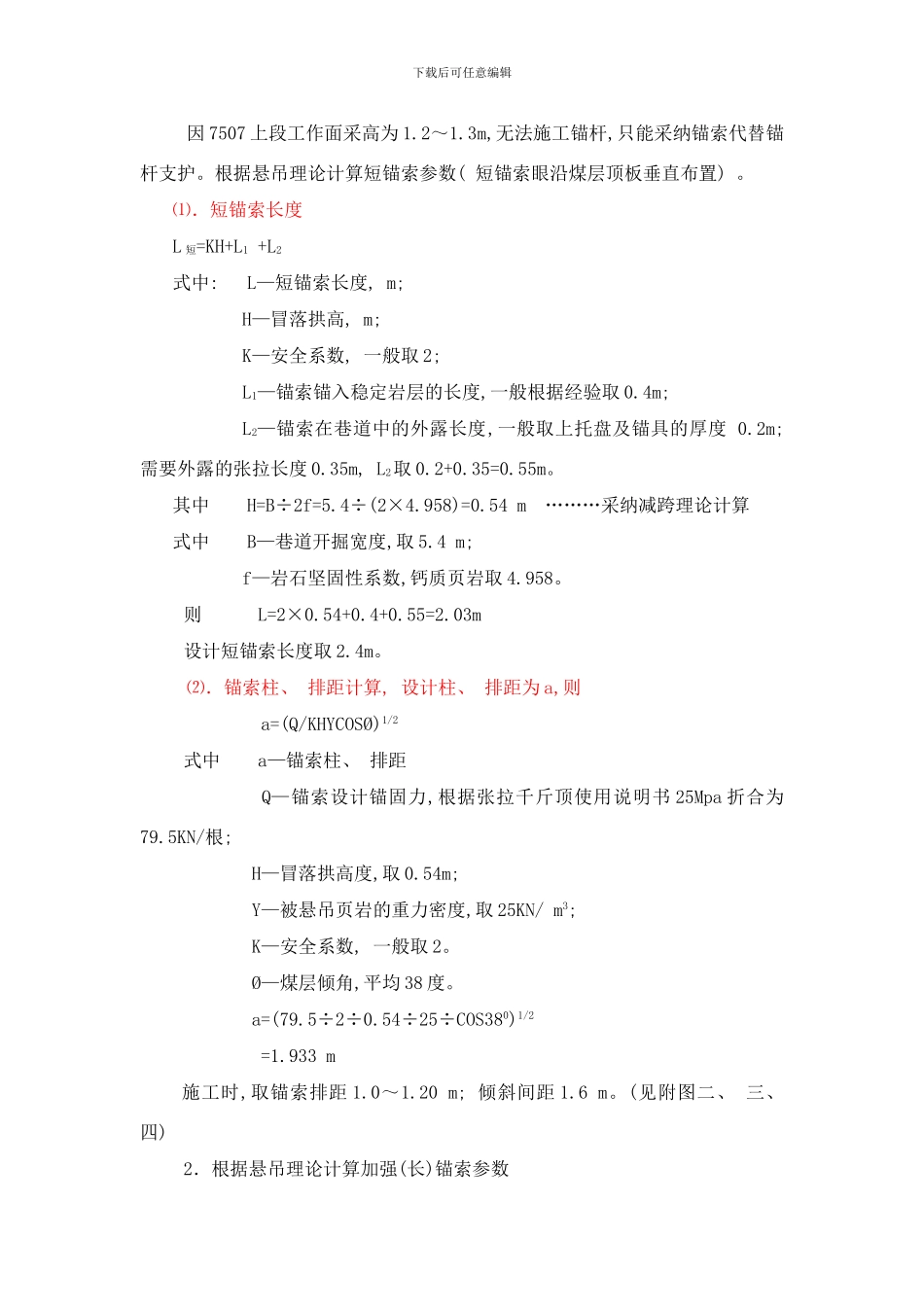

下载后可任意编辑( 锚索支护安全措施) 技术矿井名称: #######北翼工作面名称: 7507 上段工作面审批: 总工程师: 扩能副总: 安全副总: 通瓦副总: 安 监 处: 通 瓦 科: 扩 能 科: 施 工 队: 编 制: 日 期: 11 月 4 日根据矿生产接替部署安排, 7507 上段工作面将于 12 月安装综采设备, 因该工作面为单体支护, 无法满足安装综采设备, 为满足该面综采设备的运输安装要求, 需对该工作面进行锚索支护, 为保证安全施工, 特拟如下技安措施。一、 工作面布置及通风示意图附图一二、 7507 上段煤系地层柱状图附图五三、 锚索支护设计与计算参考资料㈠．锚索支护设计1．短锚索支护计算下载后可任意编辑因 7507 上段工作面采高为 1.2～1.3m,无法施工锚杆,只能采纳锚索代替锚杆支护。根据悬吊理论计算短锚索参数( 短锚索眼沿煤层顶板垂直布置) 。⑴．短锚索长度L 短=KH+L1 +L2式中: L—短锚索长度, m; H—冒落拱高, m; K—安全系数, 一般取 2; L1—锚索锚入稳定岩层的长度,一般根据经验取 0.4m; L2—锚索在巷道中的外露长度,一般取上托盘及锚具的厚度 0.2m; 需要外露的张拉长度 0.35m, L2取 0.2+0.35=0.55m。其中 H=B÷2f=5.4÷(2×4.958)=0.54 m ………采纳减跨理论计算式中 B—巷道开掘宽度,取 5.4 m; f—岩石坚固性系数,钙质页岩取 4.958。则 L=2×0.54+0.4+0.55=2.03m 设计短锚索长度取 2.4m。⑵．锚索柱、 排距计算, 设计柱、 排距为 a,则 a=(Q/KHYCOSØ)1/2式中 a—锚索柱、 排距 Q—锚索设计锚固力,根据张拉千斤顶使用说明书 25Mpa 折合为79.5KN/根; H—冒落拱高度,取 0.54m; Y—被悬吊页岩的重力密度,取 25KN/ m3; K—安全系数, 一般取 2。Ø—煤层倾角,平均 38 度。a=(79.5÷2÷0.54÷25÷COS380)1/2=1.933 m 施工时,取锚索排距 1.0～1.20 m; 倾斜间距 1.6 m。(见附图二、 三、 四)2．根据悬吊理论计算加强(长)锚索参数下载后可任意编辑 在工作面采纳短锚索替代锚杆支护后,施工过程中,为防止工作面大面积垮落,采纳加强(长)锚索支护,锚索间排距为 3.2 m。⑴．锚索倾角 锚索眼沿煤层顶板垂直布置。⑵．确定锚索长度L=LA+LB+LC +LD式中 L—锚索总长度 LA—锚索深化到稳定岩层的锚固长度, m; LB—需要悬吊的不稳定岩层厚度,取 1.58m; LC—上托盘及锚具的厚度,取 0.2 m; LD—需要外露的张拉长度,取 0.35 m。根据 GBJ86-1985 要...
