长兴岛安全监理方案规划样本

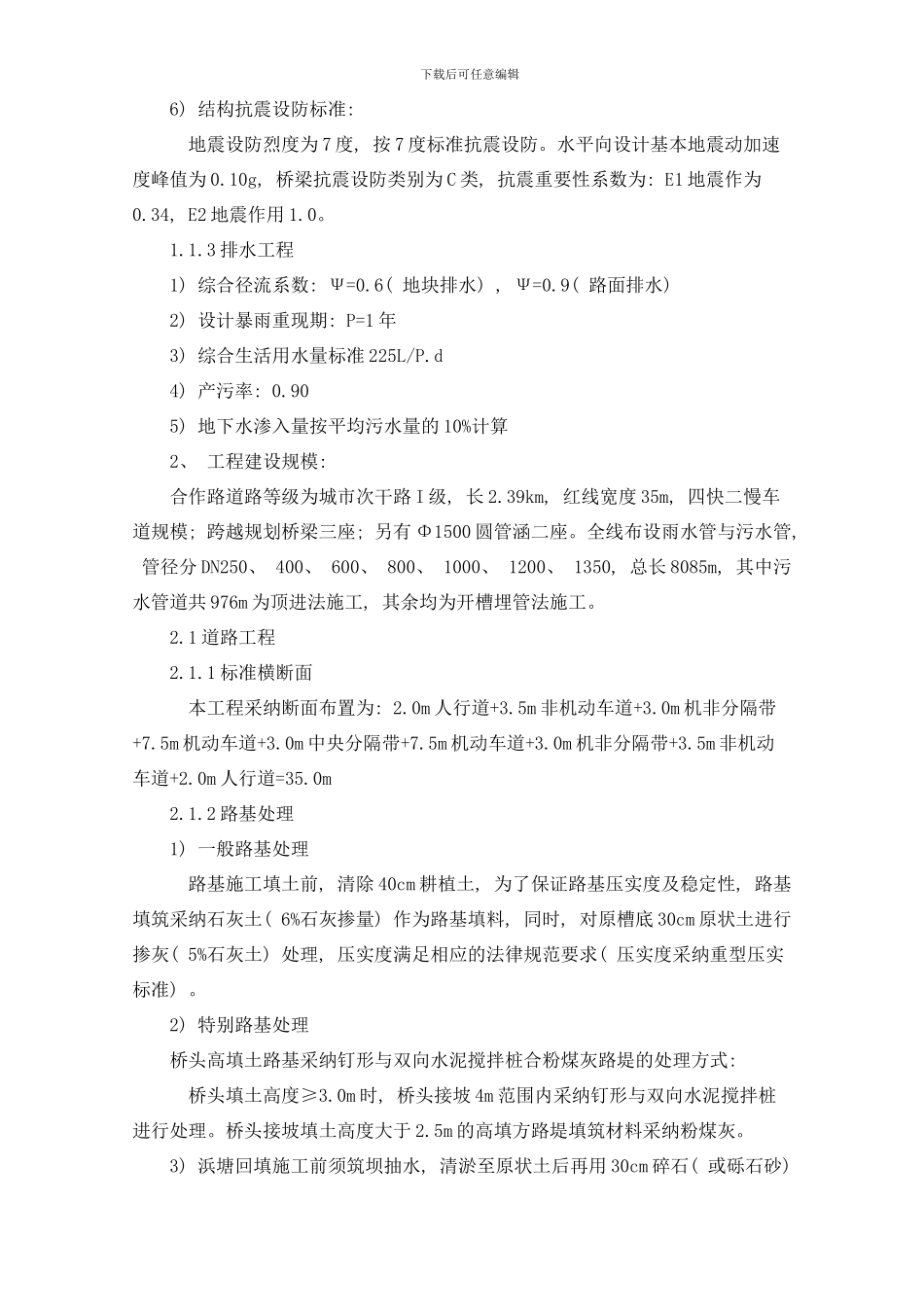

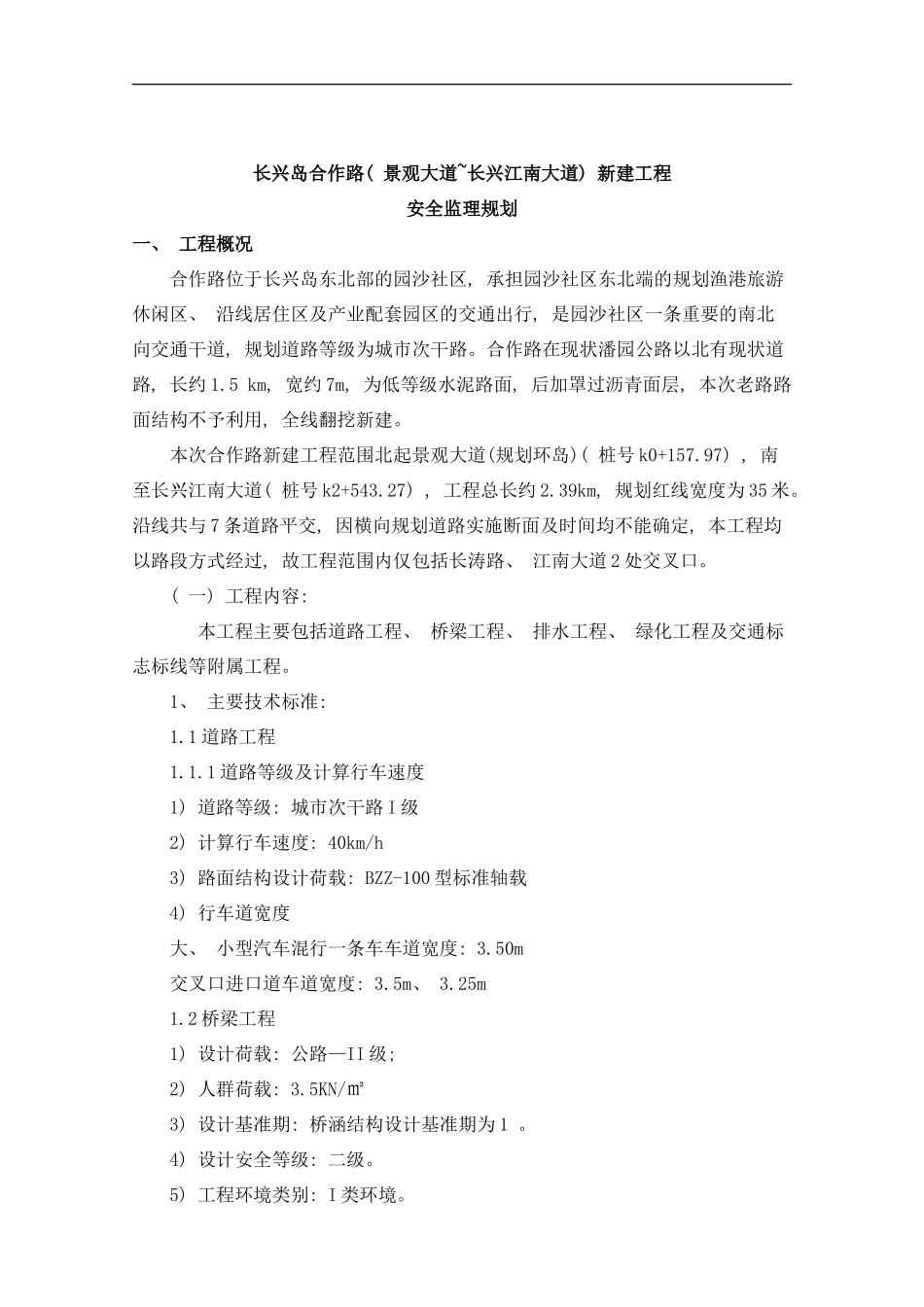

长兴岛合作路( 景观大道~长兴江南大道) 新建工程安全监理规划一、 工程概况合作路位于长兴岛东北部的园沙社区, 承担园沙社区东北端的规划渔港旅游休闲区、 沿线居住区及产业配套园区的交通出行, 是园沙社区一条重要的南北向交通干道, 规划道路等级为城市次干路。合作路在现状潘园公路以北有现状道路, 长约 1.5 km, 宽约 7m, 为低等级水泥路面, 后加罩过沥青面层, 本次老路路面结构不予利用, 全线翻挖新建。本次合作路新建工程范围北起景观大道(规划环岛)( 桩号 k0+157.97) , 南至长兴江南大道( 桩号 k2+543.27) , 工程总长约 2.39km, 规划红线宽度为 35 米。沿线共与 7 条道路平交, 因横向规划道路实施断面及时间均不能确定, 本工程均以路段方式经过, 故工程范围内仅包括长涛路、 江南大道 2 处交叉口。( 一) 工程内容: 本工程主要包括道路工程、 桥梁工程、 排水工程、 绿化工程及交通标志标线等附属工程。1、 主要技术标准: 1.1 道路工程1.1.1 道路等级及计算行车速度1) 道路等级: 城市次干路 I 级2) 计算行车速度: 40km/h3) 路面结构设计荷载: BZZ-100 型标准轴载4) 行车道宽度大、 小型汽车混行一条车车道宽度: 3.50m交叉口进口道车道宽度: 3.5m、 3.25m1.2 桥梁工程1) 设计荷载: 公路—II 级; 2) 人群荷载: 3.5KN/㎡3) 设计基准期: 桥涵结构设计基准期为 1 。4) 设计安全等级: 二级。5) 工程环境类别: I 类环境。下载后可任意编辑6) 结构抗震设防标准: 地震设防烈度为 7 度, 按 7 度标准抗震设防。水平向设计基本地震动加速度峰值为 0.10g, 桥梁抗震设防类别为 C 类, 抗震重要性系数为: E1 地震作为0.34, E2 地震作用 1.0。1.1.3 排水工程1) 综合径流系数: Ψ=0.6( 地块排水) , Ψ=0.9( 路面排水) 2) 设计暴雨重现期: P=1 年3) 综合生活用水量标准 225L/P.d4) 产污率: 0.905) 地下水渗入量按平均污水量的 10%计算2、 工程建设规模: 合作路道路等级为城市次干路 I 级, 长 2.39km, 红线宽度 35m, 四快二慢车道规模; 跨越规划桥梁三座; 另有 Φ1500 圆管涵二座。全线布设雨水管与污水管, 管径分 DN250、 400、 600、 800、 1000、 1200、 1350, 总长 8085m, 其中污水管道共 976m 为顶进法施工, 其余均为开槽埋管法施工。2.1 道路工程2.1.1 标准横断面 本工程采纳断面布置为: 2.0m 人行道+3.5m...
