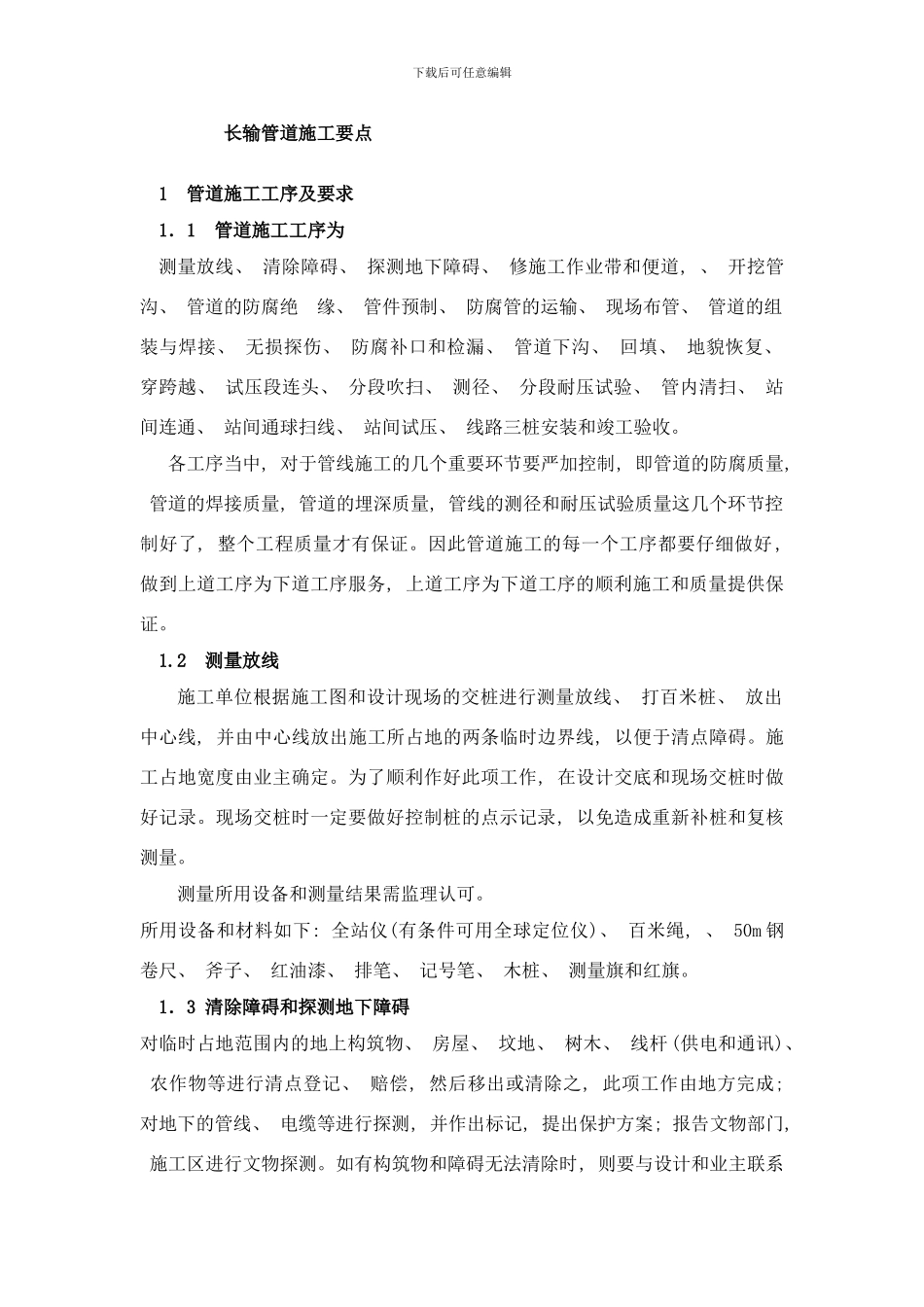

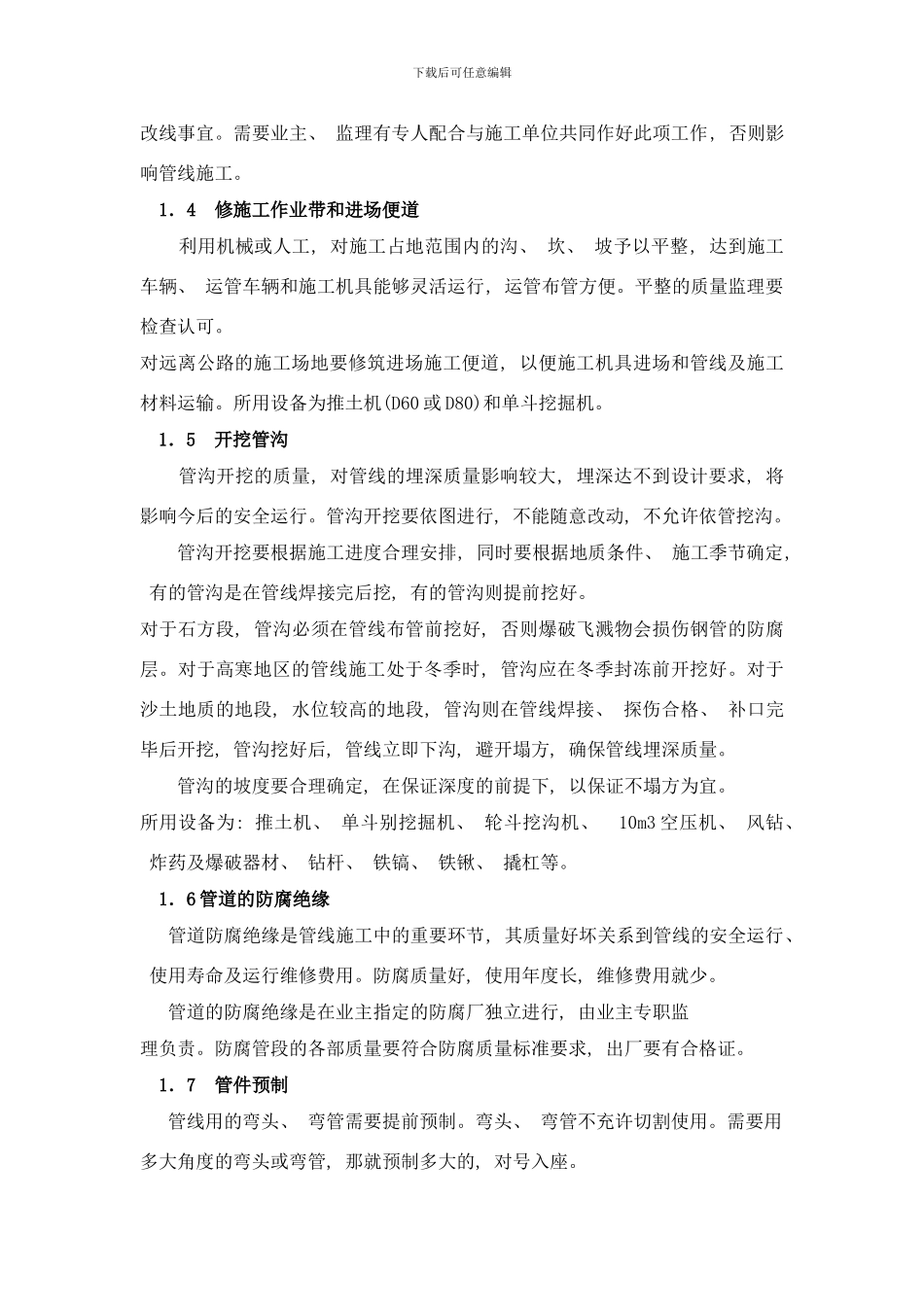

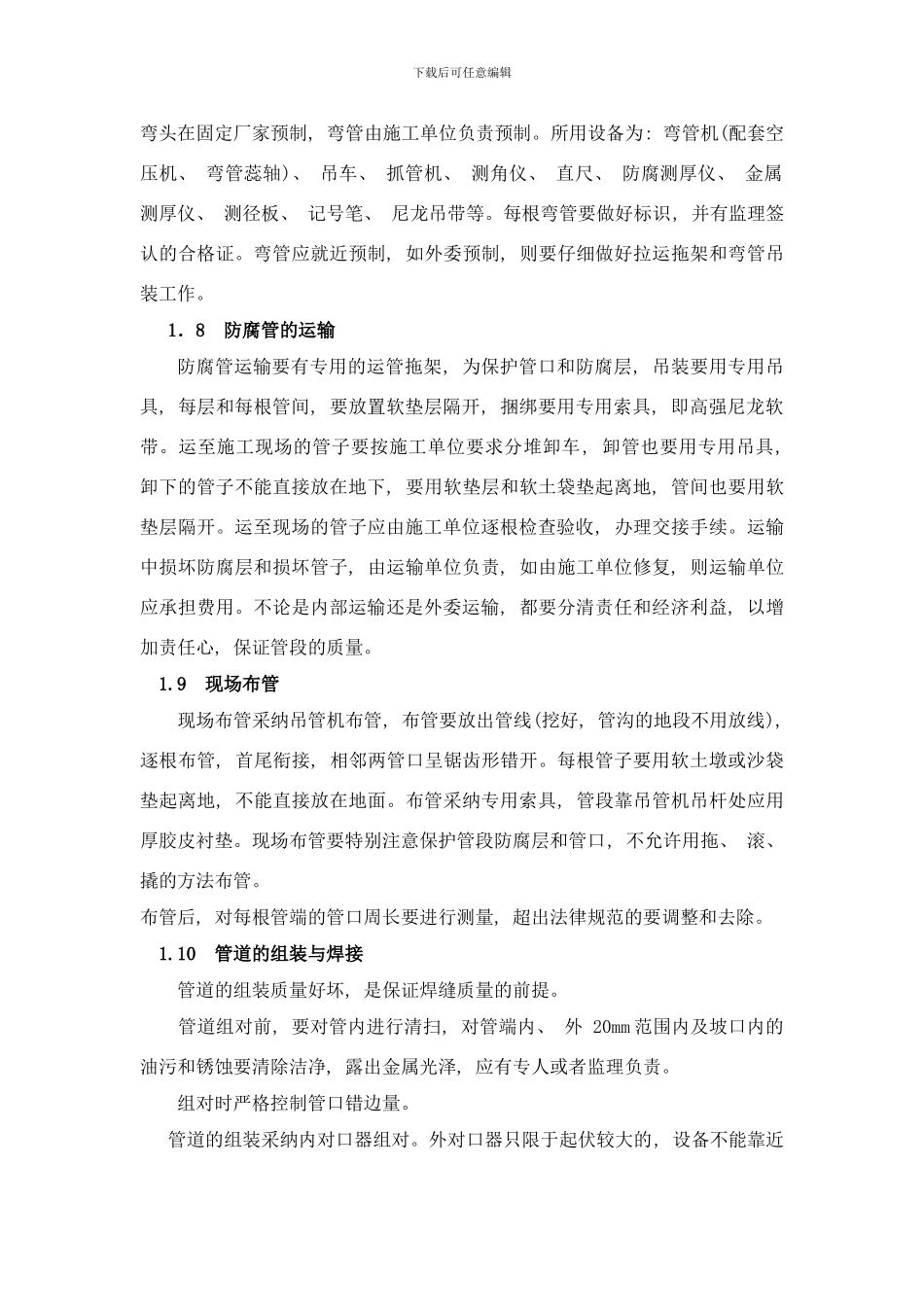

下载后可任意编辑长输管道施工要点 1 管道施工工序及要求 1．1 管道施工工序为测量放线、 清除障碍、 探测地下障碍、 修施工作业带和便道, 、 开挖管沟、 管道的防腐绝 缘、 管件预制、 防腐管的运输、 现场布管、 管道的组装与焊接、 无损探伤、 防腐补口和检漏、 管道下沟、 回填、 地貌恢复、 穿跨越、 试压段连头、 分段吹扫、 测径、 分段耐压试验、 管内清扫、 站间连通、 站间通球扫线、 站间试压、 线路三桩安装和竣工验收。各工序当中, 对于管线施工的几个重要环节要严加控制, 即管道的防腐质量, 管道的焊接质量, 管道的埋深质量, 管线的测径和耐压试验质量这几个环节控制好了, 整个工程质量才有保证。因此管道施工的每一个工序都要仔细做好 , 做到上道工序为下道工序服务, 上道工序为下道工序的顺利施工和质量提供保证。 1.2 测量放线施工单位根据施工图和设计现场的交桩进行测量放线、 打百米桩、 放出中心线, 并由中心线放出施工所占地的两条临时边界线, 以便于清点障碍。施工占地宽度由业主确定。为了顺利作好此项工作, 在设计交底和现场交桩时做好记录。现场交桩时一定要做好控制桩的点示记录, 以免造成重新补桩和复核测量。 测量所用设备和测量结果需监理认可。所用设备和材料如下: 全站仪(有条件可用全球定位仪)、 百米绳, 、 50m 钢卷尺、 斧子、 红油漆、 排笔、 记号笔、 木桩、 测量旗和红旗。 1．3 清除障碍和探测地下障碍 对临时占地范围内的地上构筑物、 房屋、 坟地、 树木、 线杆(供电和通讯)、 农作物等进行清点登记、 赔偿, 然后移出或清除之, 此项工作由地方完成; 对地下的管线、 电缆等进行探测, 并作出标记, 提出保护方案; 报告文物部门, 施工区进行文物探测。如有构筑物和障碍无法清除时, 则要与设计和业主联系下载后可任意编辑改线事宜。需要业主、 监理有专人配合与施工单位共同作好此项工作, 否则影响管线施工。 1．4 修施工作业带和进场便道 利用机械或人工, 对施工占地范围内的沟、 坎、 坡予以平整, 达到施工车辆、 运管车辆和施工机具能够灵活运行, 运管布管方便。平整的质量监理要检查认可。对远离公路的施工场地要修筑进场施工便道, 以便施工机具进场和管线及施工材料运输。所用设备为推土机(D60 或 D80)和单斗挖掘机。1．5 开挖管沟 管沟开挖的质量, 对管线的埋深质量影响较大, 埋深达不到设计要求, ...
