长输管道类检测工艺样本

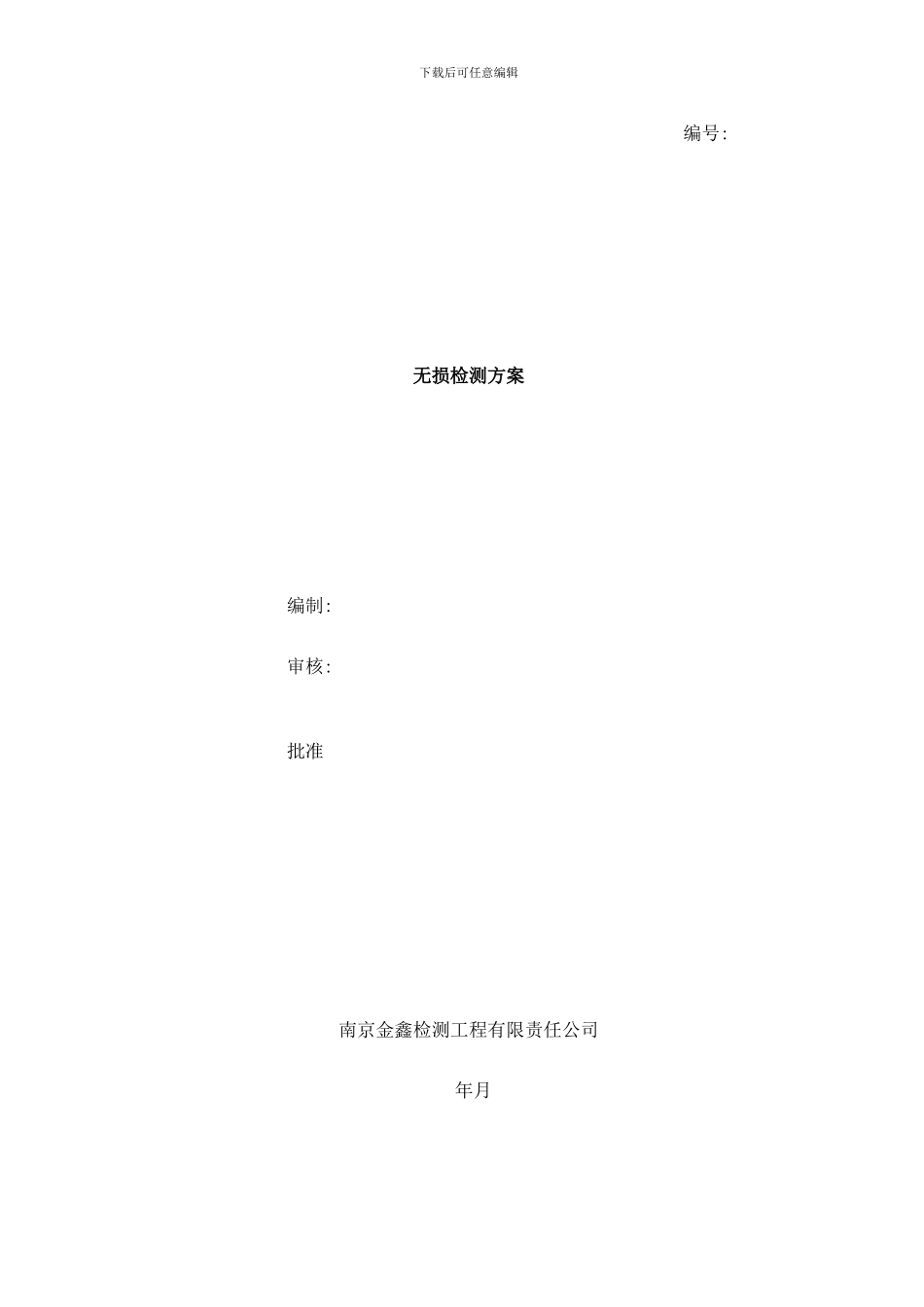

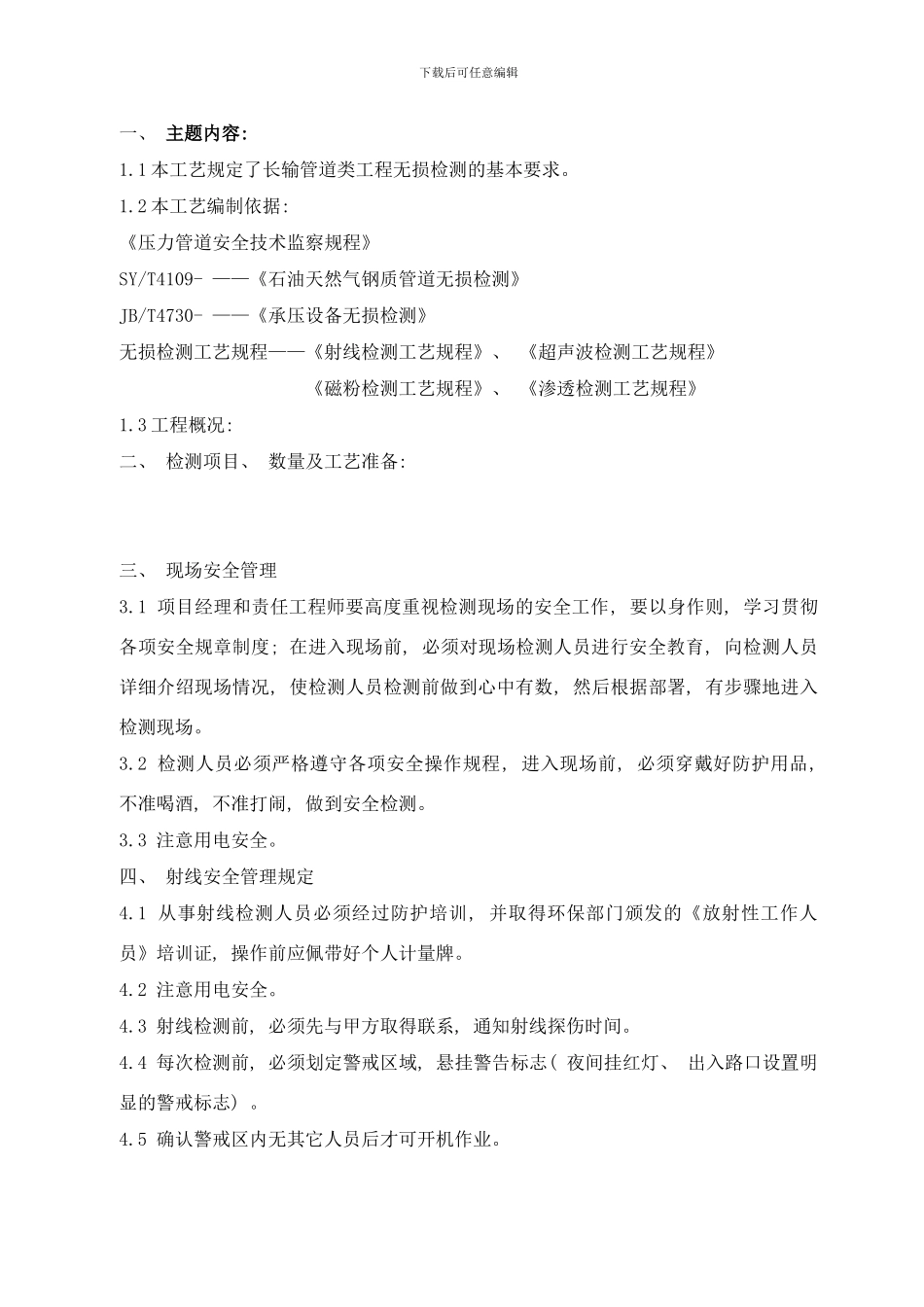

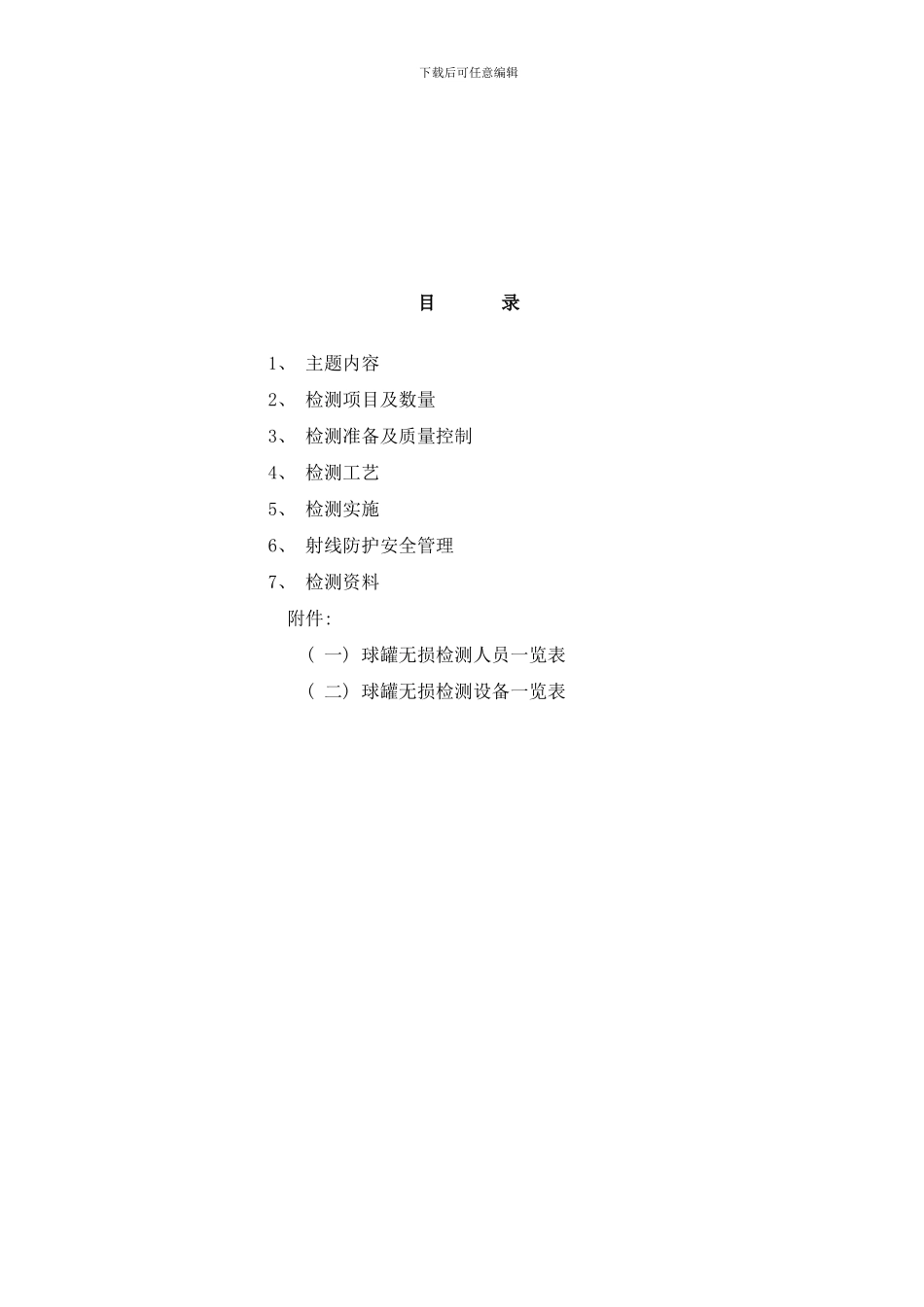

下载后可任意编辑 编号: 无损检测方案编制: 审核: 批准南京金鑫检测工程有限责任公司 年月下载后可任意编辑目 录1、 主题内容2、 检测项目及数量3、 检测准备及质量控制4、 检测工艺5、 检测实施6、 射线防护安全管理7、 检测资料 附件: ( 一) 球罐无损检测人员一览表 ( 二) 球罐无损检测设备一览表 下载后可任意编辑一、 主题内容: 1.1 本工艺规定了长输管道类工程无损检测的基本要求。1.2 本工艺编制依据: 《压力管道安全技术监察规程》SY/T4109- ——《石油天然气钢质管道无损检测》JB/T4730- ——《承压设备无损检测》无损检测工艺规程——《射线检测工艺规程》、 《超声波检测工艺规程》《磁粉检测工艺规程》、 《渗透检测工艺规程》1.3 工程概况: 二、 检测项目、 数量及工艺准备: 三、 现场安全管理3.1 项目经理和责任工程师要高度重视检测现场的安全工作, 要以身作则, 学习贯彻各项安全规章制度; 在进入现场前, 必须对现场检测人员进行安全教育, 向检测人员详细介绍现场情况, 使检测人员检测前做到心中有数, 然后根据部署, 有步骤地进入检测现场。3.2 检测人员必须严格遵守各项安全操作规程, 进入现场前, 必须穿戴好防护用品, 不准喝酒, 不准打闹, 做到安全检测。3.3 注意用电安全。四、 射线安全管理规定4.1 从事射线检测人员必须经过防护培训, 并取得环保部门颁发的《放射性工作人员》培训证, 操作前应佩带好个人计量牌。4.2 注意用电安全。4.3 射线检测前, 必须先与甲方取得联系, 通知射线探伤时间。4.4 每次检测前, 必须划定警戒区域, 悬挂警告标志( 夜间挂红灯、 出入路口设置明显的警戒标志) 。4.5 确认警戒区内无其它人员后才可开机作业。下载后可任意编辑4.6 操作人员应尽量利用现场建筑物屏蔽射线, 使所受的辐射剂量尽可能达到最小。五、 设备、 器材和人员配备5.1 设备、 器材配备 射线机( 或管道爬行器) 、 移动式发电机、 超声波探伤仪、 磁粉探伤仪、 工业用 X 光胶片、 显定影药品、 电脑、 合格套装渗透剂、 超声波探头、 超声波探伤耦合剂、 磁膏、 射线探伤用观片灯、 暗室设备、 射线检测警示标志、 底片密度计、 超声波探伤试块、 磁粉探伤灵敏度试片、 渗透探伤灵敏度试片及射线探伤辅助物品( 铅字、 透度计等) 等。5.2 人员配备 检测责任师( 至少项目中每项检测项目有一人, 可兼项) 、 项目负责人、 检测...
