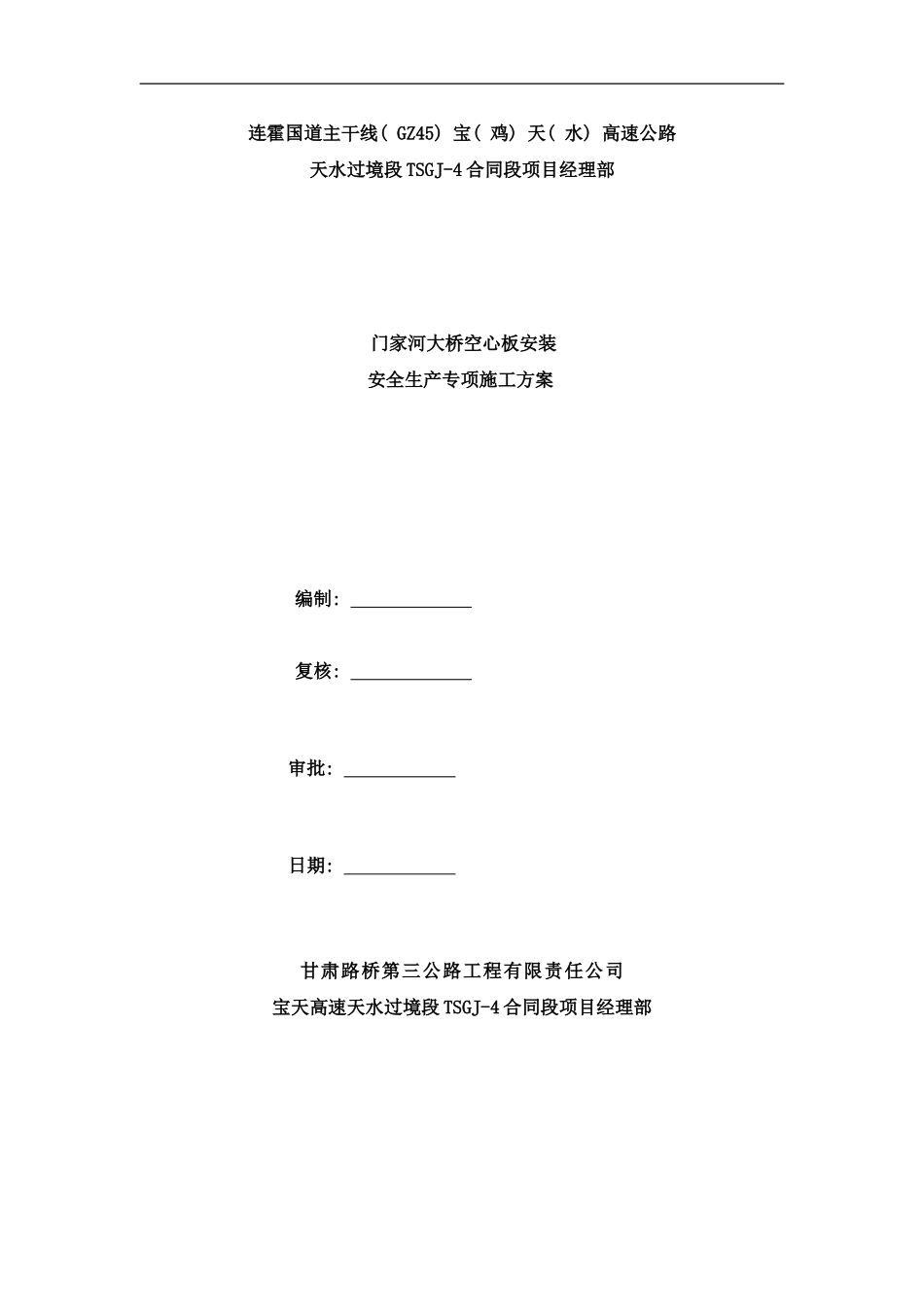

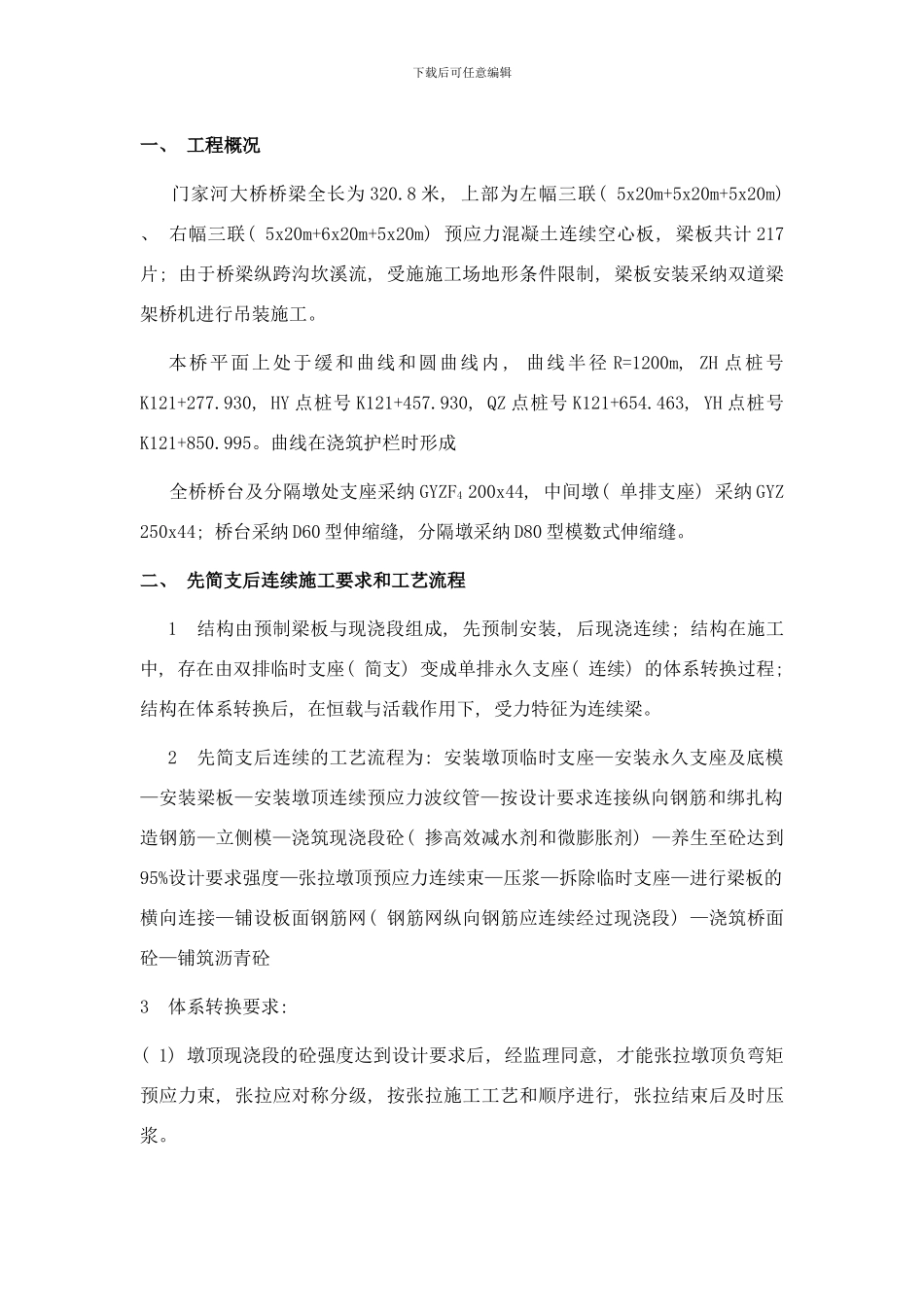

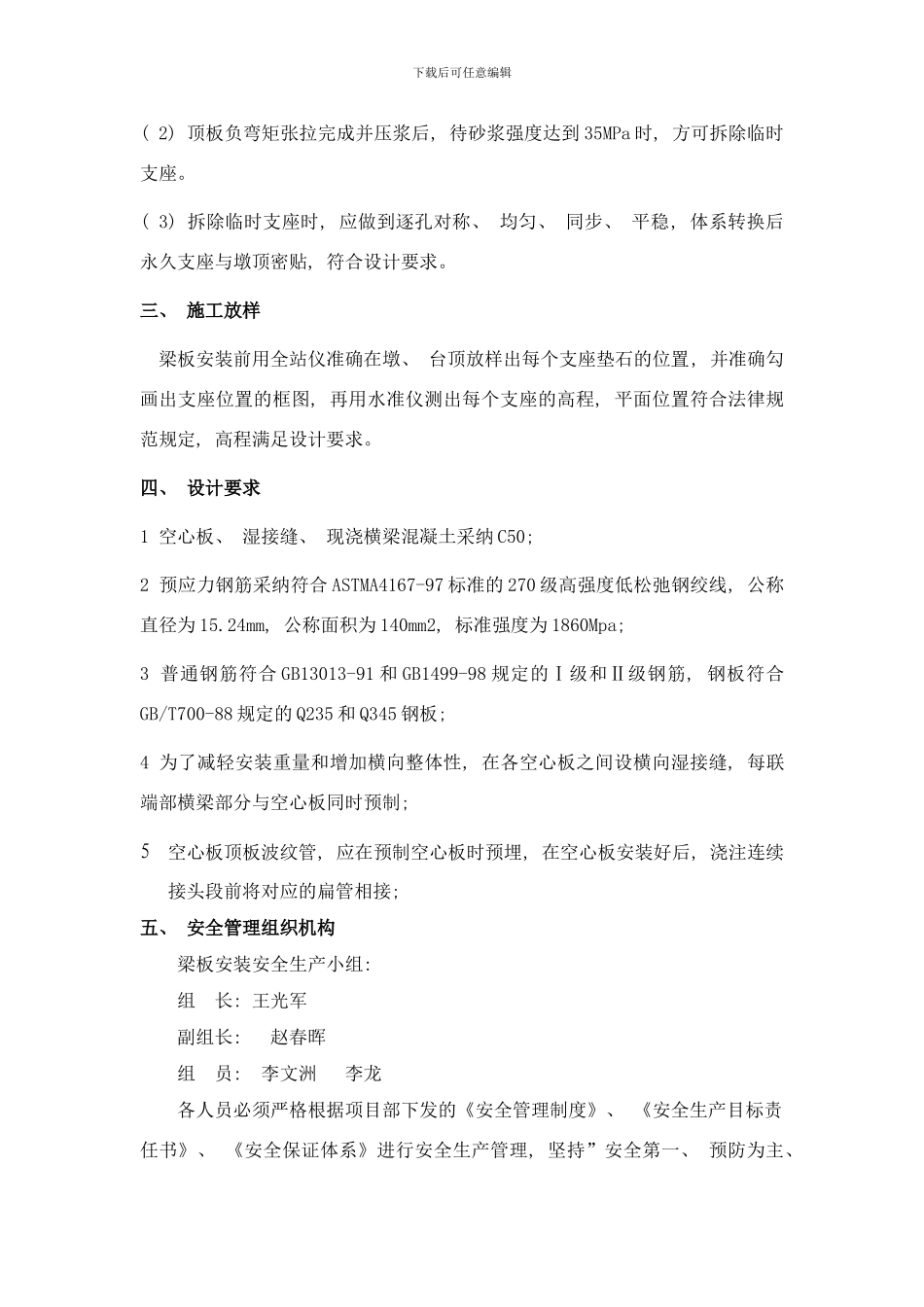

连霍国道主干线( GZ45) 宝( 鸡) 天( 水) 高速公路天水过境段 TSGJ-4 合同段项目经理部门家河大桥空心板安装安全生产专项施工方案编制: 复核: 审批: 日期: 甘肃路桥第三公路工程有限责任公司宝天高速天水过境段 TSGJ-4 合同段项目经理部下载后可任意编辑一、 工程概况 门家河大桥桥梁全长为 320.8 米, 上部为左幅三联( 5x20m+5x20m+5x20m) 、 右幅三联( 5x20m+6x20m+5x20m) 预应力混凝土连续空心板, 梁板共计 217片; 由于桥梁纵跨沟坎溪流, 受施施工场地形条件限制, 梁板安装采纳双道梁架桥机进行吊装施工。本桥平面上处于缓和曲线和圆曲线内 , 曲线半径 R=1200m, ZH 点桩号K121+277.930, HY 点桩号 K121+457.930, QZ 点桩号 K121+654.463, YH 点桩号K121+850.995。曲线在浇筑护栏时形成 全桥桥台及分隔墩处支座采纳 GYZF4 200x44, 中间墩( 单排支座) 采纳 GYZ 250x44; 桥台采纳 D60 型伸缩缝, 分隔墩采纳 D80 型模数式伸缩缝。二、 先简支后连续施工要求和工艺流程 1 结构由预制梁板与现浇段组成, 先预制安装, 后现浇连续; 结构在施工中, 存在由双排临时支座( 简支) 变成单排永久支座( 连续) 的体系转换过程; 结构在体系转换后, 在恒载与活载作用下, 受力特征为连续梁。2 先简支后连续的工艺流程为: 安装墩顶临时支座—安装永久支座及底模—安装梁板—安装墩顶连续预应力波纹管—按设计要求连接纵向钢筋和绑扎构造钢筋—立侧模—浇筑现浇段砼( 掺高效减水剂和微膨胀剂) —养生至砼达到95%设计要求强度—张拉墩顶预应力连续束—压浆—拆除临时支座—进行梁板的横向连接—铺设板面钢筋网( 钢筋网纵向钢筋应连续经过现浇段) —浇筑桥面砼—铺筑沥青砼3 体系转换要求: ( 1) 墩顶现浇段的砼强度达到设计要求后, 经监理同意, 才能张拉墩顶负弯矩预应力束, 张拉应对称分级, 按张拉施工工艺和顺序进行, 张拉结束后及时压浆。下载后可任意编辑( 2) 顶板负弯矩张拉完成并压浆后, 待砂浆强度达到 35MPa 时, 方可拆除临时支座。( 3) 拆除临时支座时, 应做到逐孔对称、 均匀、 同步、 平稳, 体系转换后永久支座与墩顶密贴, 符合设计要求。三、 施工放样梁板安装前用全站仪准确在墩、 台顶放样出每个支座垫石的位置, 并准确勾画出支座位置的框图, 再用水准仪测出每个支座的高程, 平面位置符合法律规范规定, 高程满足设计要求。四、 设计要求1 空心...
