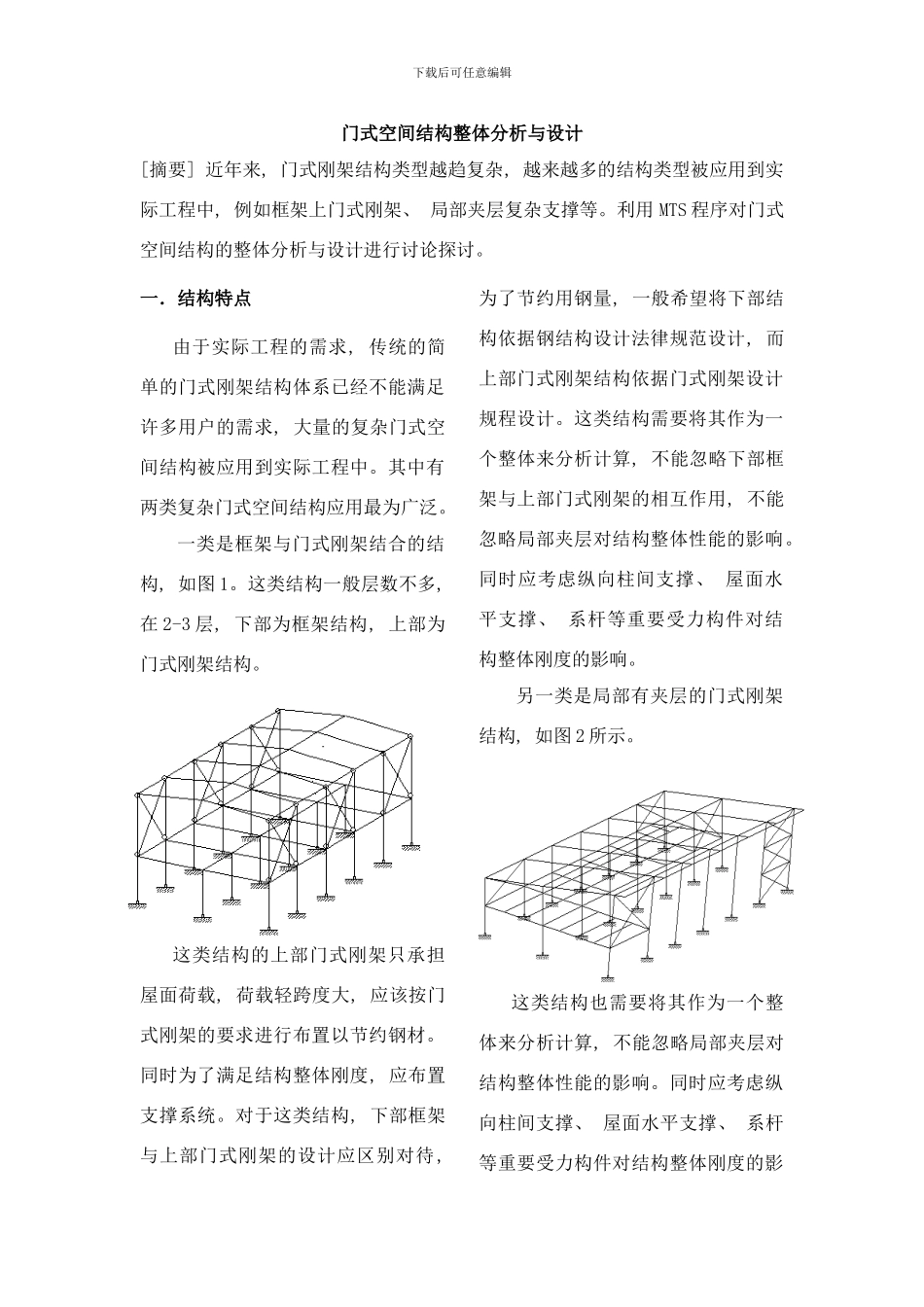

下载后可任意编辑门式空间结构整体分析与设计[摘要] 近年来, 门式刚架结构类型越趋复杂, 越来越多的结构类型被应用到实际工程中, 例如框架上门式刚架、 局部夹层复杂支撑等。利用 MTS 程序对门式空间结构的整体分析与设计进行讨论探讨。一．结构特点由于实际工程的需求, 传统的简单的门式刚架结构体系已经不能满足许多用户的需求, 大量的复杂门式空间结构被应用到实际工程中。其中有两类复杂门式空间结构应用最为广泛。一类是框架与门式刚架结合的结构, 如图 1。这类结构一般层数不多, 在 2-3 层, 下部为框架结构, 上部为门式刚架结构。图 1 框架上门式刚架结构图这类结构的上部门式刚架只承担屋面荷载, 荷载轻跨度大, 应该按门式刚架的要求进行布置以节约钢材。同时为了满足结构整体刚度, 应布置支撑系统。对于这类结构, 下部框架与上部门式刚架的设计应区别对待, 为了节约用钢量, 一般希望将下部结构依据钢结构设计法律规范设计, 而上部门式刚架结构依据门式刚架设计规程设计。这类结构需要将其作为一个整体来分析计算, 不能忽略下部框架与上部门式刚架的相互作用, 不能忽略局部夹层对结构整体性能的影响。同时应考虑纵向柱间支撑、 屋面水平支撑、 系杆等重要受力构件对结构整体刚度的影响。另一类是局部有夹层的门式刚架结构, 如图 2 所示。图 2 局部有夹层门式刚架结构这类结构也需要将其作为一个整体来分析计算, 不能忽略局部夹层对结构整体性能的影响。同时应考虑纵向柱间支撑、 屋面水平支撑、 系杆等重要受力构件对结构整体刚度的影下载后可任意编辑响。二．MTS 软件的设计计算对上述两类结构, MTS 软件提供了三维整体分析计算的解决方案。能够合理的反映实际结构的整体作用, 而且具有以下几个鲜亮的特点。1. 三维模型输入利用 MTS 软件的空间厂房－门式刚架模块能够快速建立三维实际模型。设计人员不但能够输入整体三维模型的梁、 柱构件, 还能够输入柱间支撑、 屋面支撑、 系杆。为了方便设计人员快速建立整体三维模型, MTS 提供快捷生成单榀刚架, 而后用户能够经过复制、 添加删除构件来快速生成整体三维模型。2. 能够自选择不同规程进行设计对上述两类结构, 往往出于节约用钢量, 希望能够弹性选择设计法律规范进行合计。例如对于下部框架( 或者夹层) 能够依据钢结构设计法律规范设计; 而对于上部门式刚架结构依据门式刚架设计规程设计。在 MTS软件中, 设计人员只需在后...
