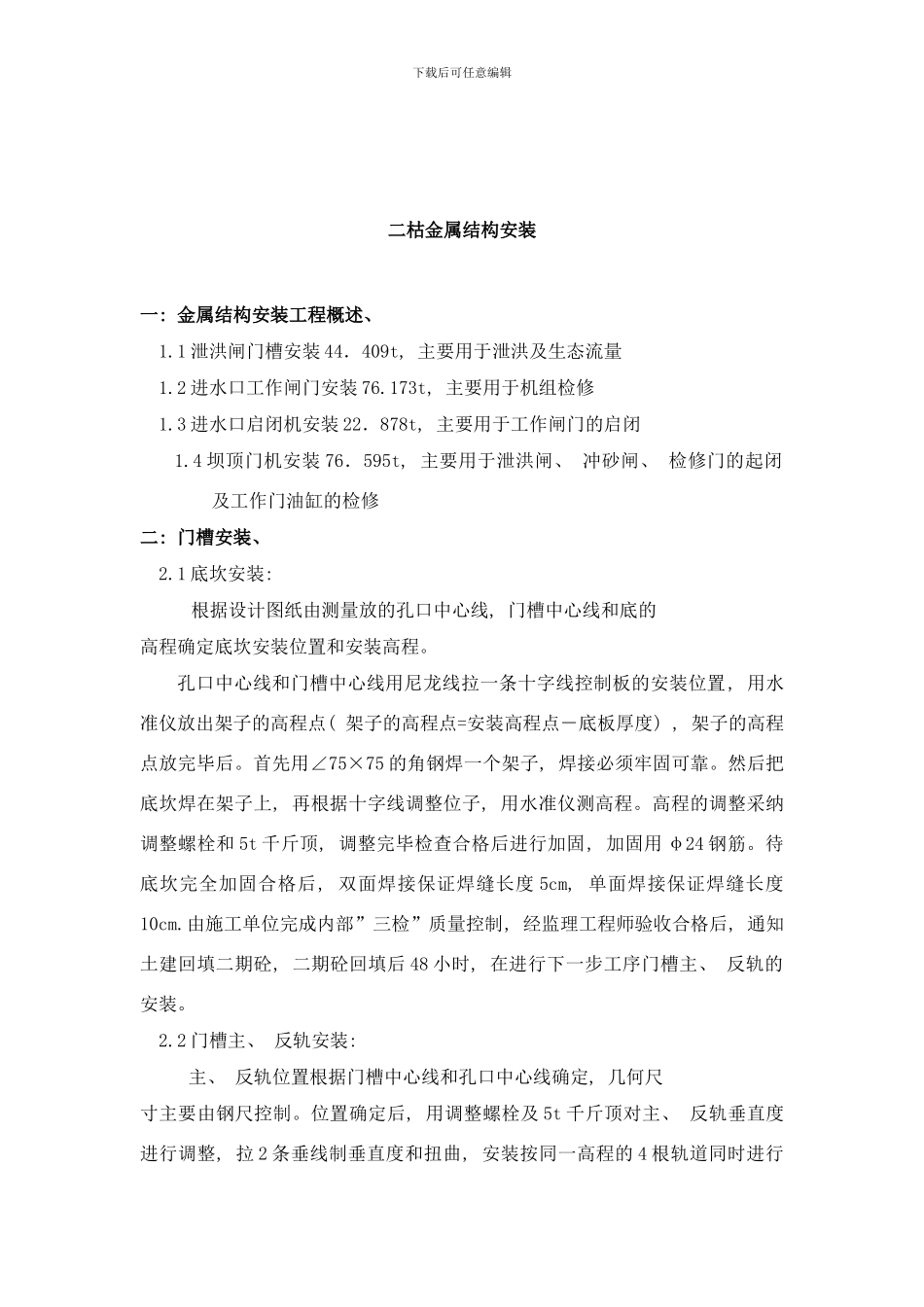

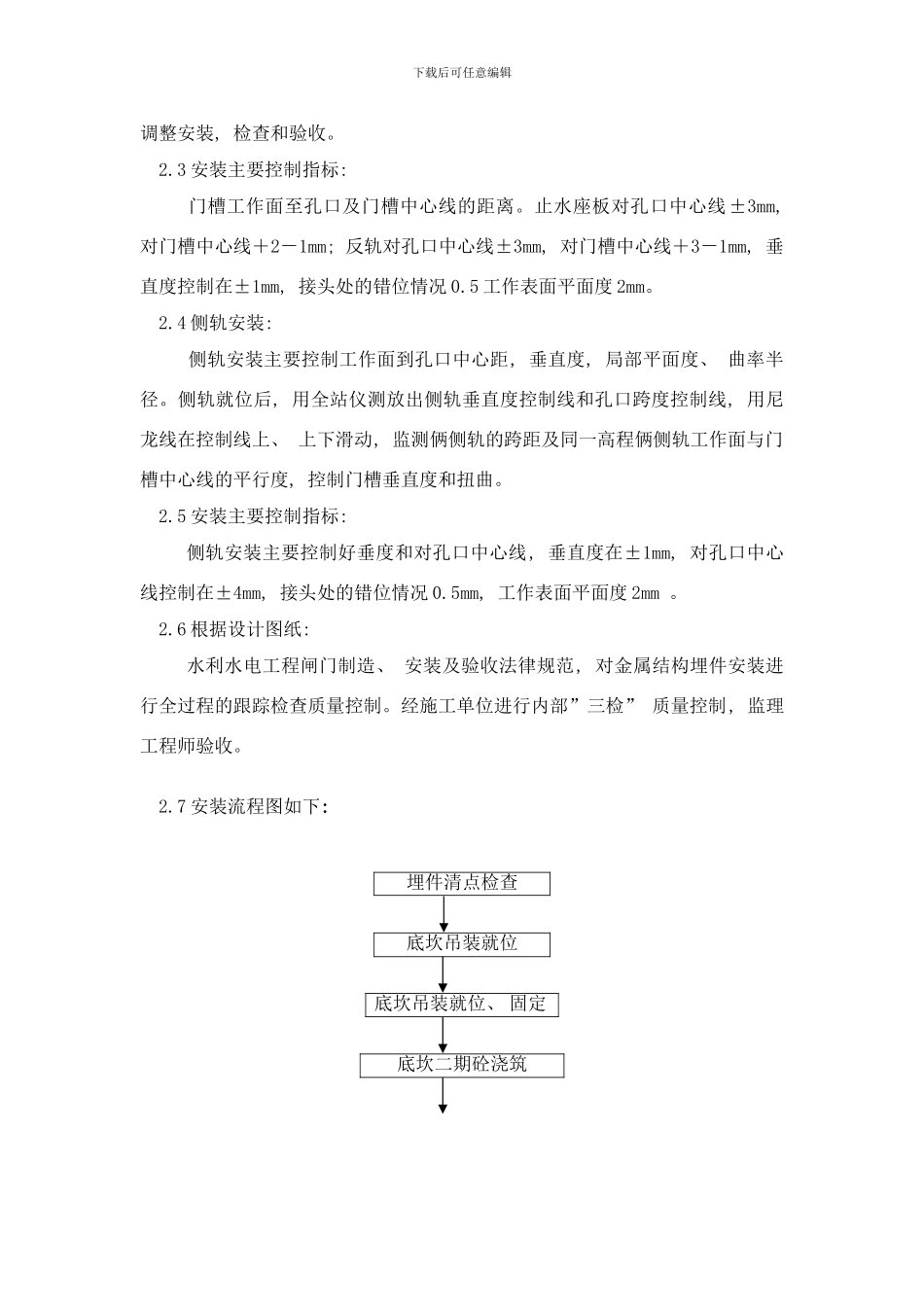

下载后可任意编辑二枯金属结构安装一: 金属结构安装工程概述、 1.1 泄洪闸门槽安装 44．409t, 主要用于泄洪及生态流量1.2 进水口工作闸门安装 76.173t, 主要用于机组检修1.3 进水口启闭机安装 22．878t, 主要用于工作闸门的启闭1.4 坝顶门机安装 76．595t, 主要用于泄洪闸、 冲砂闸、 检修门的起闭及工作门油缸的检修二: 门槽安装、 2.1 底坎安装: 根据设计图纸由测量放的孔口中心线, 门槽中心线和底的高程确定底坎安装位置和安装高程。孔口中心线和门槽中心线用尼龙线拉一条十字线控制板的安装位置, 用水准仪放出架子的高程点( 架子的高程点=安装高程点－底板厚度) , 架子的高程点放完毕后。首先用∠75×75 的角钢焊一个架子, 焊接必须牢固可靠。然后把底坎焊在架子上, 再根据十字线调整位子, 用水准仪测高程。高程的调整采纳调整螺栓和 5t 千斤顶, 调整完毕检查合格后进行加固, 加固用 φ24 钢筋。待底坎完全加固合格后, 双面焊接保证焊缝长度 5cm, 单面焊接保证焊缝长度10cm.由施工单位完成内部”三检”质量控制, 经监理工程师验收合格后, 通知土建回填二期砼, 二期砼回填后 48 小时, 在进行下一步工序门槽主、 反轨的安装。2.2 门槽主、 反轨安装: 主、 反轨位置根据门槽中心线和孔口中心线确定, 几何尺寸主要由钢尺控制。位置确定后, 用调整螺栓及 5t 千斤顶对主、 反轨垂直度进行调整, 拉 2 条垂线制垂直度和扭曲, 安装按同一高程的 4 根轨道同时进行下载后可任意编辑调整安装, 检查和验收。2.3 安装主要控制指标: 门槽工作面至孔口及门槽中心线的距离。止水座板对孔口中心线±3mm, 对门槽中心线＋2－1mm; 反轨对孔口中心线±3mm, 对门槽中心线＋3－1mm, 垂直度控制在±1mm, 接头处的错位情况 0.5 工作表面平面度 2mm。2.4 侧轨安装: 侧轨安装主要控制工作面到孔口中心距, 垂直度, 局部平面度、 曲率半径。侧轨就位后, 用全站仪测放出侧轨垂直度控制线和孔口跨度控制线, 用尼龙线在控制线上、 上下滑动, 监测俩侧轨的跨距及同一高程俩侧轨工作面与门槽中心线的平行度, 控制门槽垂直度和扭曲。2.5 安装主要控制指标: 侧轨安装主要控制好垂度和对孔口中心线, 垂直度在±1mm, 对孔口中心线控制在±4mm, 接头处的错位情况 0.5mm, 工作表面平面度 2mm 。2.6 根据设计图纸: 水利水电工程闸门制造、 安装及验收法律规范, 对金属结构埋件安装进行全...
