闭路电视系统设计方案样本

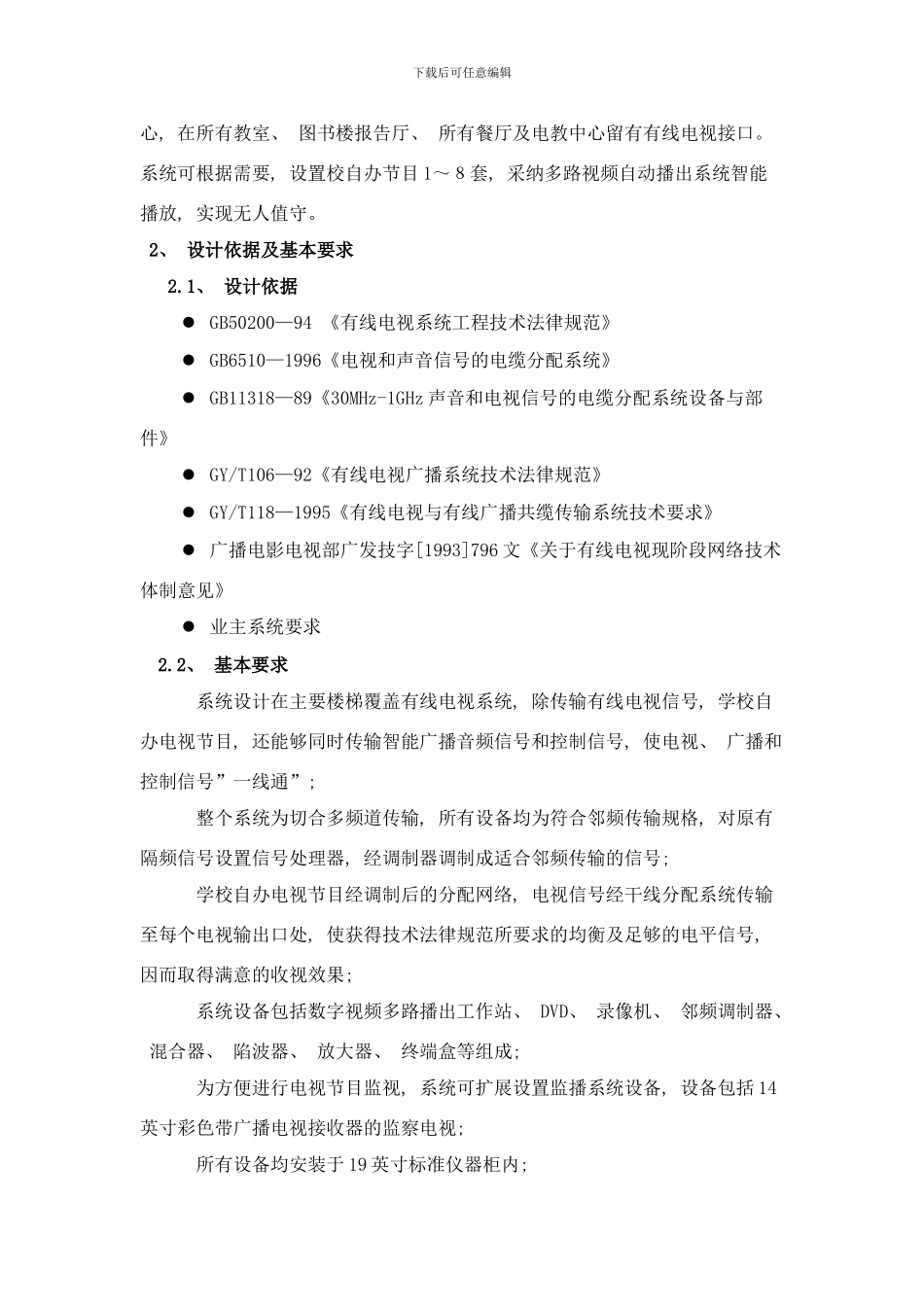

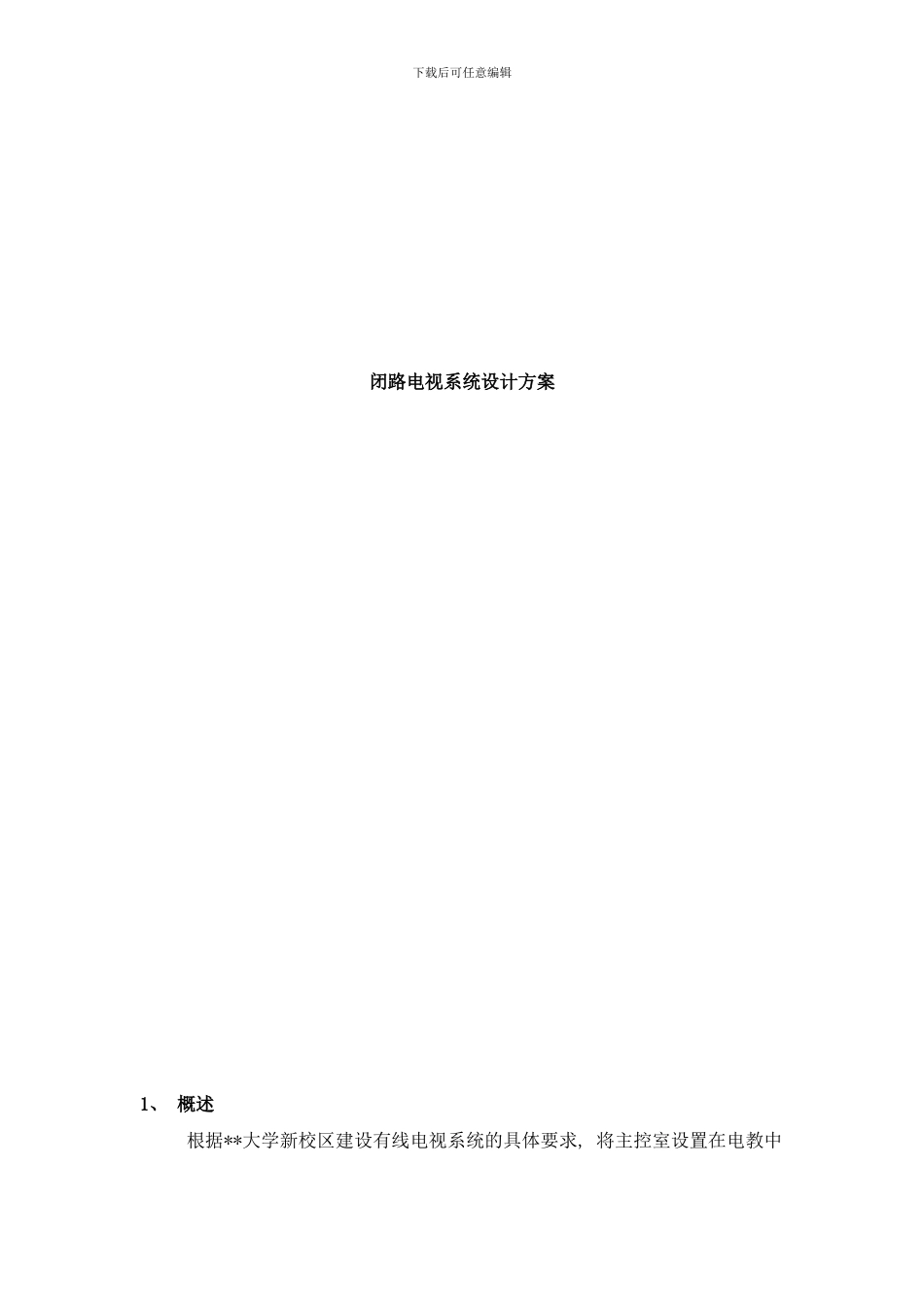

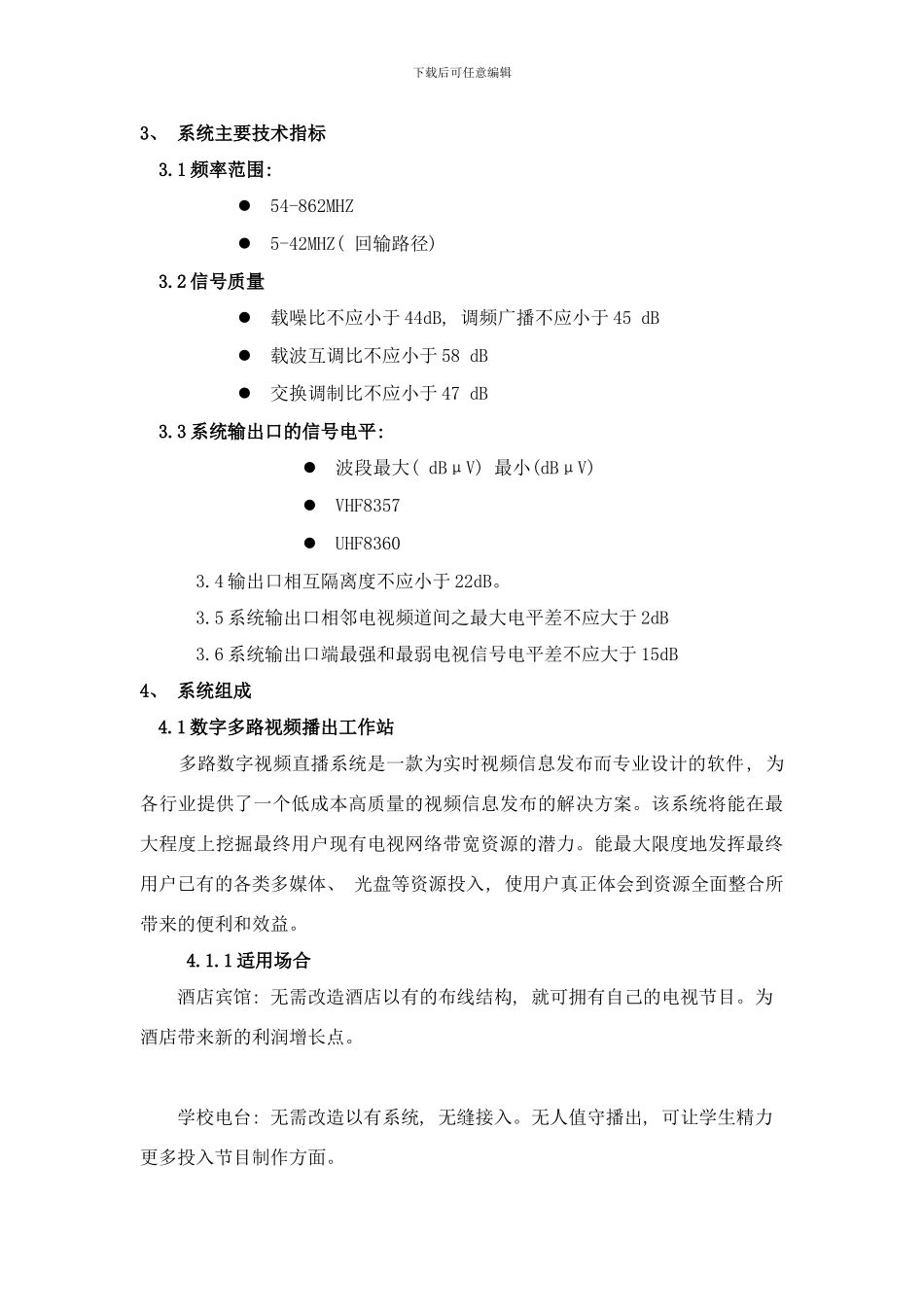

下载后可任意编辑闭路电视系统设计方案1、 概述 根据**大学新校区建设有线电视系统的具体要求, 将主控室设置在电教中下载后可任意编辑心, 在所有教室、 图书楼报告厅、 所有餐厅及电教中心留有有线电视接口。系统可根据需要, 设置校自办节目 1～８套, 采纳多路视频自动播出系统智能播放, 实现无人值守。 2、 设计依据及基本要求 2.1、 设计依据 GB50200—94 《有线电视系统工程技术法律规范》 GB6510—1996《电视和声音信号的电缆分配系统》 GB11318—89《30MHz-1GHz 声音和电视信号的电缆分配系统设备与部件》 GY/T106—92《有线电视广播系统技术法律规范》 GY/T118—1995《有线电视与有线广播共缆传输系统技术要求》 广播电影电视部广发技字[1993]796 文《关于有线电视现阶段网络技术体制意见》 业主系统要求2.2、 基本要求 系统设计在主要楼梯覆盖有线电视系统, 除传输有线电视信号, 学校自办电视节目, 还能够同时传输智能广播音频信号和控制信号, 使电视、 广播和控制信号”一线通”; 整个系统为切合多频道传输, 所有设备均为符合邻频传输规格, 对原有隔频信号设置信号处理器, 经调制器调制成适合邻频传输的信号; 学校自办电视节目经调制后的分配网络, 电视信号经干线分配系统传输至每个电视输出口处, 使获得技术法律规范所要求的均衡及足够的电平信号, 因而取得满意的收视效果; 系统设备包括数字视频多路播出工作站、 DVD、 录像机、 邻频调制器、 混合器、 陷波器、 放大器、 终端盒等组成; 为方便进行电视节目监视, 系统可扩展设置监播系统设备, 设备包括 14英寸彩色带广播电视接收器的监察电视; 所有设备均安装于 19 英寸标准仪器柜内; 下载后可任意编辑3、 系统主要技术指标 3.1 频率范围: 54-862MHZ5-42MHZ( 回输路径) 3.2 信号质量载噪比不应小于 44dB, 调频广播不应小于 45 dB载波互调比不应小于 58 dB交换调制比不应小于 47 dB 3.3 系统输出口的信号电平: 波段最大( dBμV) 最小(dBμV)VHF8357UHF8360 3.4 输出口相互隔离度不应小于 22dB。 3.5 系统输出口相邻电视频道间之最大电平差不应大于 2dB 3.6 系统输出口端最强和最弱电视信号电平差不应大于 15dB4、 系统组成4.1 数字多路视频播出工作站 多路数字视频直播系统是一款为实时视频信息发布而专业设计的软件, 为各行业提供了一个低成本高质量的视频信息...
