间歇式立式袋装机设计说明书ZHL样本VIP专享

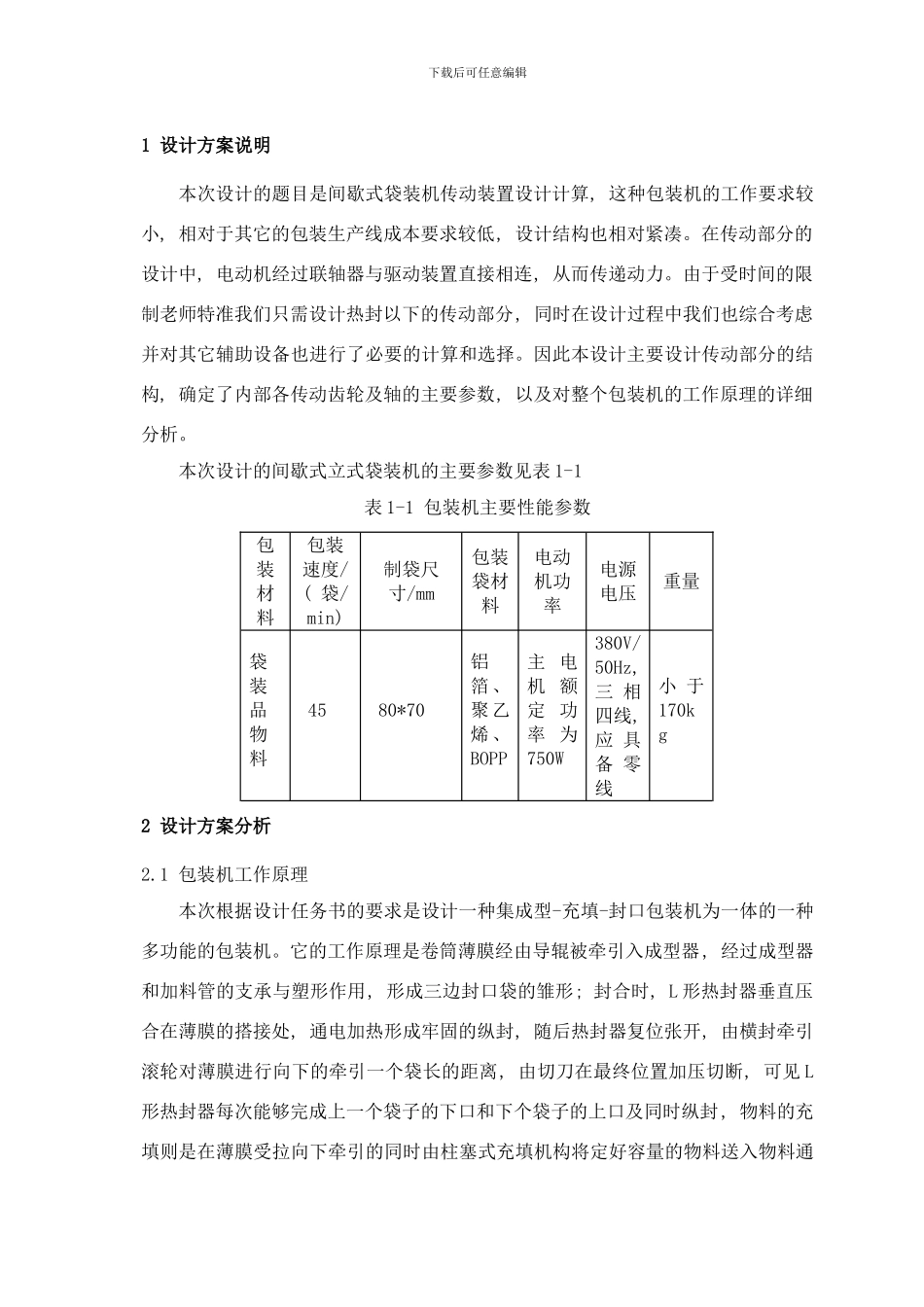

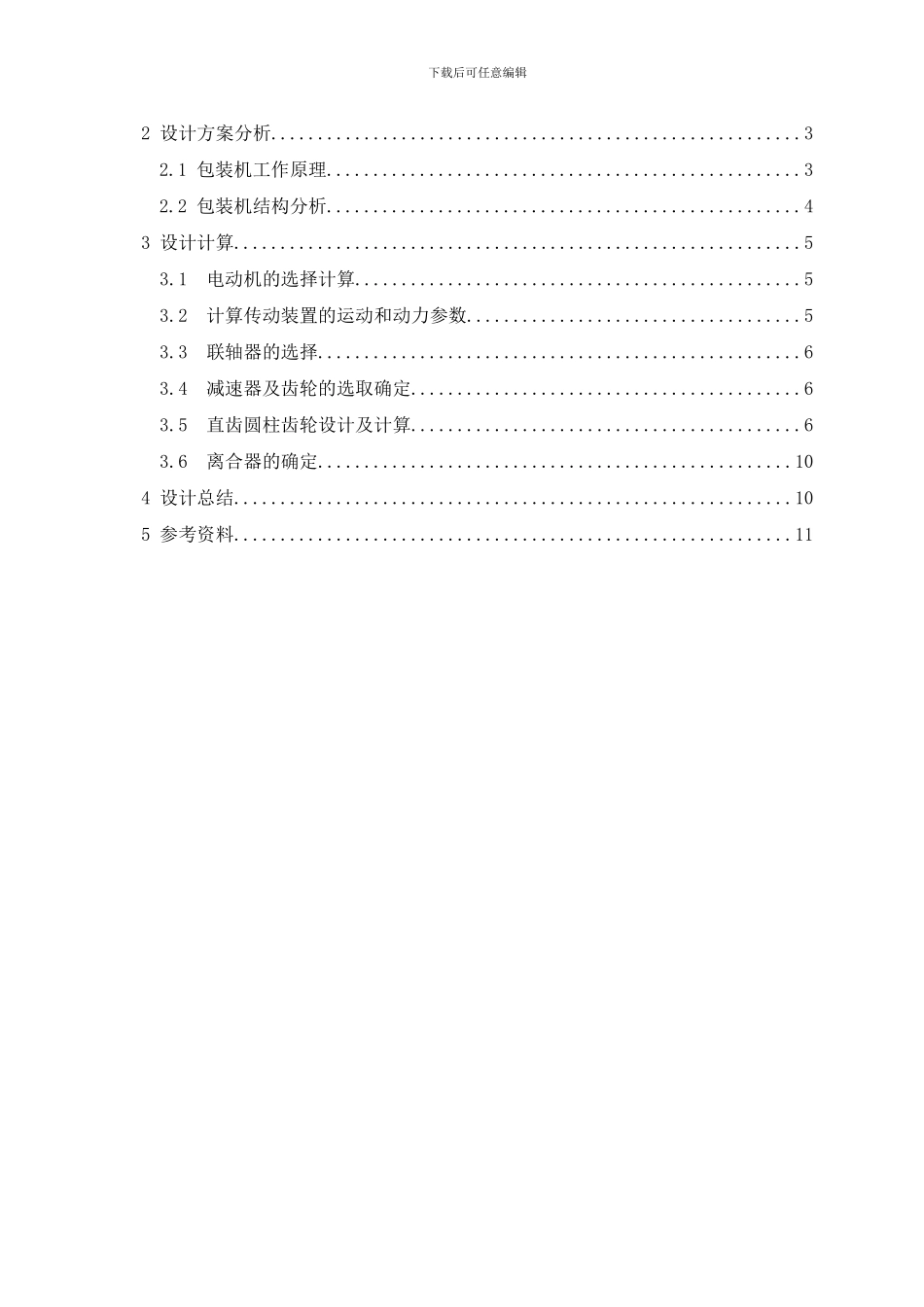

下载后可任意编辑包装机械设计课程设计说明书题 目: 间歇式袋装机传动装置设计 学生姓名: 罗钱 学 号: 15210224 专业班级: 包装 1102 班 指导老师: 徐 雪 萌 9 月 15 日目录1 设计方案说明.........................................................3下载后可任意编辑2 设计方案分析.........................................................32.1 包装机工作原理...................................................32.2 包装机结构分析...................................................43 设计计算.............................................................53.1 电动机的选择计算................................................53.2 计算传动装置的运动和动力参数....................................5 3.3 联轴器的选择....................................................6 3.4 减速器及齿轮的选取确定..........................................6 3.5 直齿圆柱齿轮设计及计算..........................................6 3.6 离合器的确定...................................................104 设计总结............................................................105 参考资料............................................................11下载后可任意编辑1 设计方案说明本次设计的题目是间歇式袋装机传动装置设计计算, 这种包装机的工作要求较小, 相对于其它的包装生产线成本要求较低, 设计结构也相对紧凑。在传动部分的设计中, 电动机经过联轴器与驱动装置直接相连, 从而传递动力。由于受时间的限制老师特准我们只需设计热封以下的传动部分, 同时在设计过程中我们也综合考虑并对其它辅助设备也进行了必要的计算和选择。因此本设计主要设计传动部分的结构, 确定了内部各传动齿轮及轴的主要参数, 以及对整个包装机的工作原理的详细分析。 本次设计的间歇式立式袋装机的主要参数见表 1-1表 1-1 包装机主要性能参数包装材料包装速度/( 袋/min) 制袋尺寸/mm包装袋材料电动机功率电源电压重量袋装品物料4580*70铝箔、 聚乙烯、 BOPP主 电机 额定 功率 为750W380V/50Hz, 三 相四线, 应 具备 零线小 于170kg2 设计方案分析2.1 包装机工作原理本次根据设计任务书的要求是设计一种集成型-充填-封口包装机为一体的一种多功能的包装机。它的工作原理...
