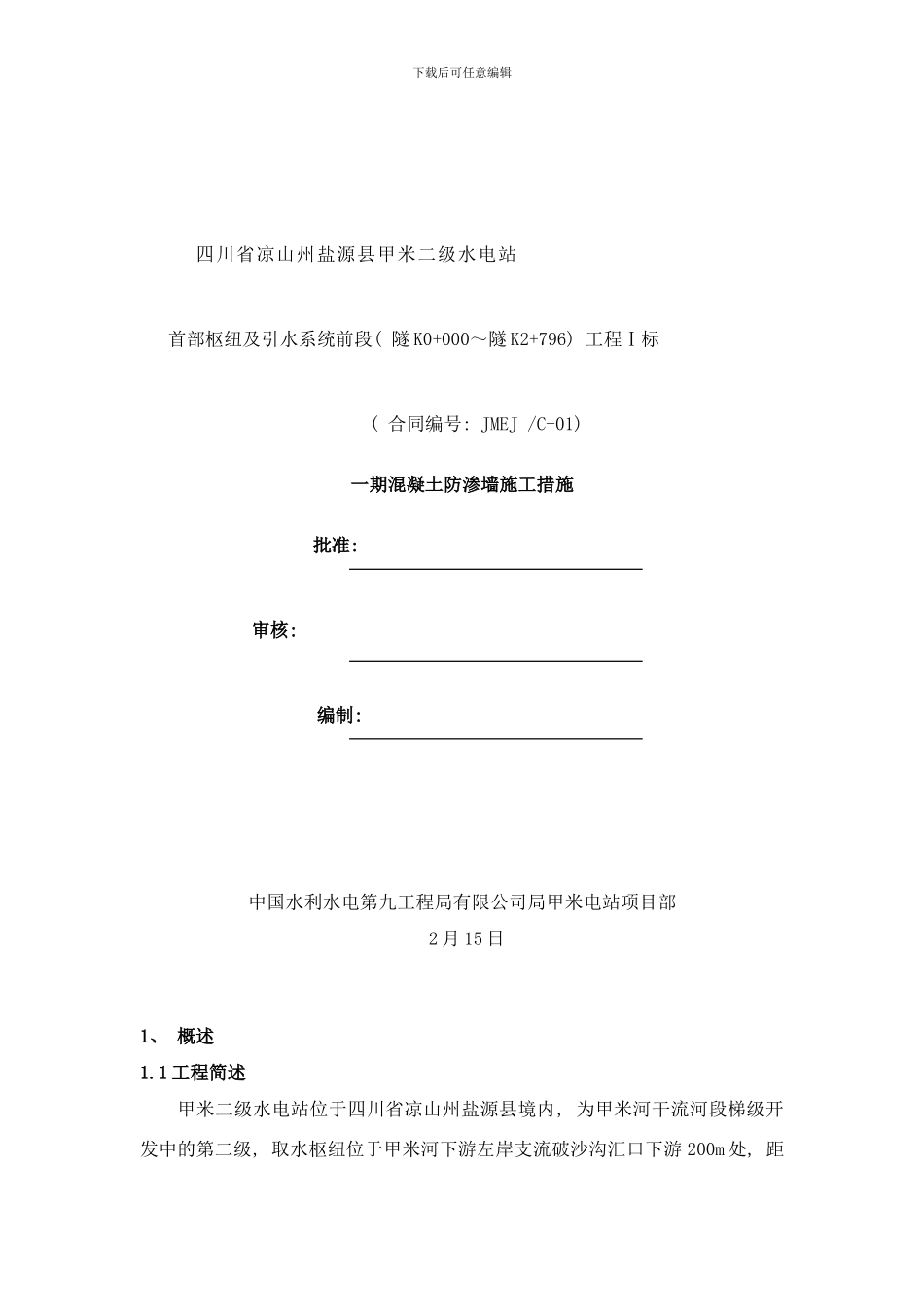

下载后可任意编辑四川省凉山州盐源县甲米二级水电站首部枢纽及引水系统前段( 隧 K0+000~隧 K2+796) 工程Ⅰ标( 合同编号: JMEJ /C-01) 一期混凝土防渗墙施工措施批准: 审核: 编制: 中国水利水电第九工程局有限公司局甲米电站项目部 2 月 15 日1、 概述1.1 工程简述甲米二级水电站位于四川省凉山州盐源县境内, 为甲米河干流河段梯级开发中的第二级, 取水枢纽位于甲米河下游左岸支流破沙沟汇口下游 200m 处, 距下载后可任意编辑县城约 70km; 厂址位于卧罗桥水电站水库库尾右岸河漫滩( 距河口 1.5km) , 距县城约 76km。电站正常蓄水位 2054.4m, 装机 24MW, 多年平均发电量 10167万 kw·h, 具有日调节能力, 综合经济指标优越。省道 307( 盐源~泸沽湖) 公路沿甲米河左岸而行, 交通方便。工程等别为Ⅳ等小( 1) 工程, 永久性主要建筑物 4 级, 次要建筑物 5 级, 临时建筑物 5 级。闸址地理坐标: 东经 101°01′, 北纬 27°30′, 控制集水面积 4271km2。电站采纳引水式开发, 为单一发电工程, 无供水、 灌溉、 防洪等要求。电站由首部枢纽、 引水系统及厂区枢纽等组成。首部枢纽为常规闸坝, 主要水工建筑物从左至右依次为: 左岸挡水坝段、 5 孔泄洪闸、 1 孔冲沙闸、 取水口、 右岸挡水坝段。闸坝基础防渗采纳混凝土防渗墙结合帷幕灌浆, 左右岸基岩防渗部位采纳帷幕灌浆。1.2 闸址工程地质闸址位于破沙沟汇口下游 200m, 在地貌上属高山峡谷侵蚀堆积地貌单元。河谷呈不对称的”V”型, 河道较顺直, 两岸漫滩、 阶地不发育。两岸山体雄厚, 冲沟不发育, 临河坡高大于 100m。两岸地形较陡, 自然坡度一般为 40°~65°, 局部坡脚稍缓。闸址区出露基岩为三叠系中统盐塘组( T2y) 灰色粉砂岩、 长石石英砂岩夹 泥 质 灰 岩 , 岩 层 产 状 N65 ~ 75°E/NW∠60 ~ 70° 。 闸 坝 河 床 覆 盖 层 厚9.5~10.5m, 主要由漂( 块) 卵( 碎) 砾石、 块碎石和粉砂质土组成, 粗颗粒物质含量较高, 表层结构较松散, 架空现象较普遍, 底部( 地面以下 5.7~7.4) 稍密, 可满足闸基的承载能力和变形的要求。闸坝河床渗透系数为中等~强透水性, 需进行防渗处理措施。1.3 一期防渗墙工程施工情况闸首一期防渗墙施工( 0+050.0~0+020.0) , 轴线全长30.0m, 共8个槽段( 1号槽段至8号槽段) , 共264.0, 防渗墙顶部高程EL2037.0, 底部高程EL2028.2,...
