防雷工程专项施工方案样本

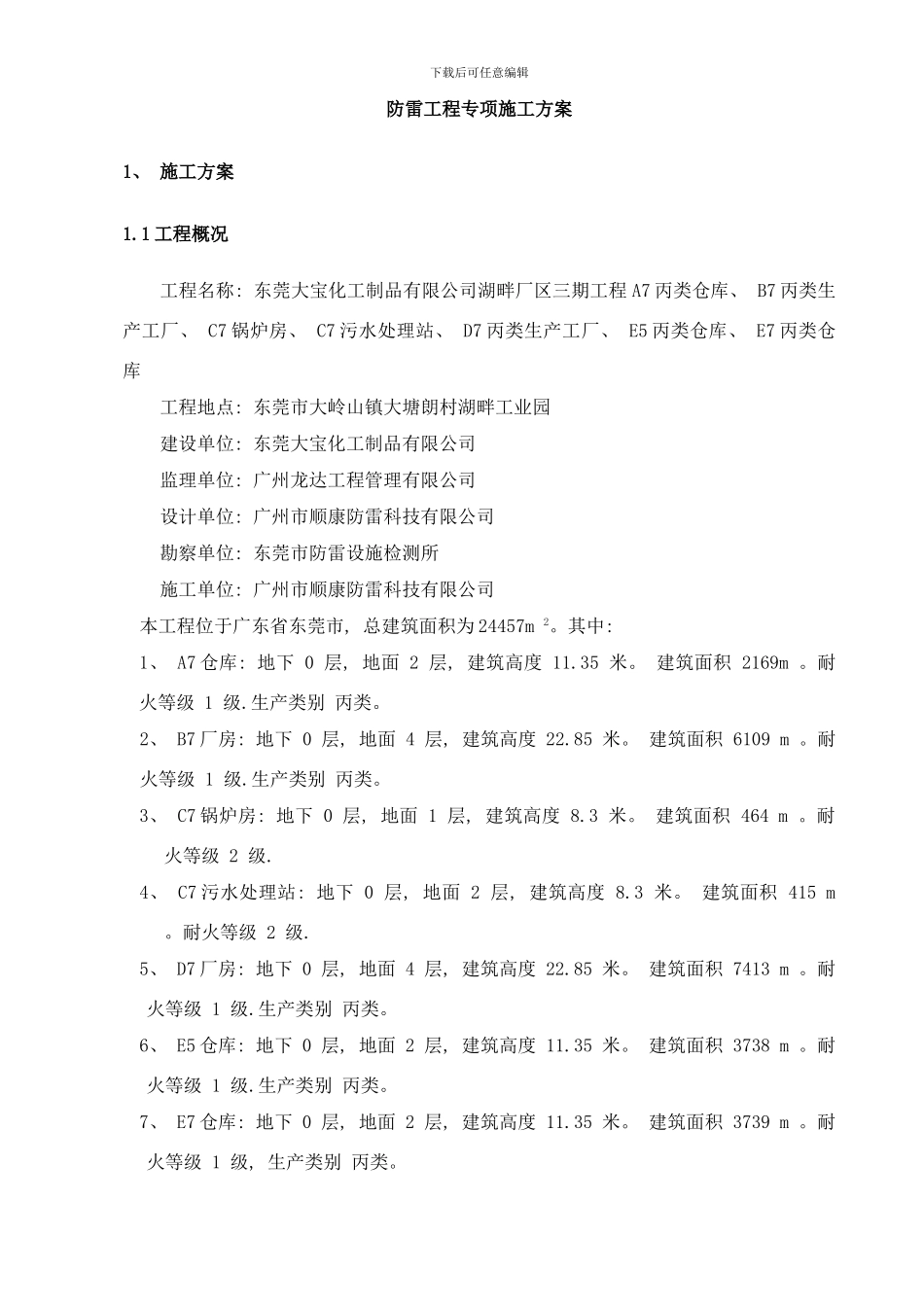

下载后可任意编辑防雷工程专项施工方案1、 施工方案1.1 工程概况工程名称: 东莞大宝化工制品有限公司湖畔厂区三期工程 A7 丙类仓库、 B7 丙类生产工厂、 C7 锅炉房、 C7 污水处理站、 D7 丙类生产工厂、 E5 丙类仓库、 E7 丙类仓库工程地点: 东莞市大岭山镇大塘朗村湖畔工业园建设单位: 东莞大宝化工制品有限公司监理单位: 广州龙达工程管理有限公司设计单位: 广州市顺康防雷科技有限公司勘察单位: 东莞市防雷设施检测所 施工单位: 广州市顺康防雷科技有限公司 本工程位于广东省东莞市, 总建筑面积为 24457m 2。其中: 1、 A7 仓库: 地下 0 层, 地面 2 层, 建筑高度 11.35 米。 建筑面积 2169m 。耐火等级 1 级.生产类别 丙类。2、 B7 厂房: 地下 0 层, 地面 4 层, 建筑高度 22.85 米。 建筑面积 6109 m 。耐火等级 1 级.生产类别 丙类。3、 C7 锅炉房: 地下 0 层, 地面 1 层, 建筑高度 8.3 米。 建筑面积 464 m 。耐火等级 2 级.4、 C7 污水处理站: 地下 0 层, 地面 2 层, 建筑高度 8.3 米。 建筑面积 415 m 。耐火等级 2 级.5、 D7 厂房: 地下 0 层, 地面 4 层, 建筑高度 22.85 米。 建筑面积 7413 m 。耐火等级 1 级.生产类别 丙类。6、 E5 仓库: 地下 0 层, 地面 2 层, 建筑高度 11.35 米。 建筑面积 3738 m 。耐火等级 1 级.生产类别 丙类。7、 E7 仓库: 地下 0 层, 地面 2 层, 建筑高度 11.35 米。 建筑面积 3739 m 。耐火等级 1 级, 生产类别 丙类。下载后可任意编辑1.2 编制依据●工程施工招标文件●《建筑安装物防雷设计法律规范》GB5007—94●《建筑安装工程施工质量验收统一标准》GB50300— ●《建筑电气工程质量检验评定统一标准》GB50303— ●《建筑稳防雷》ICE61024●《建筑物、 构筑物防雷设施安装》D562●《电气装置安装工程接地装置施工及验收法律规范》GB50169—921.3 施工工艺及技术措施1.3.1 准备阶段 看图→图纸会审→编制施工技术方案→提出材料/辅助加工计划→验收入库和保管→施工机具的准备。1.3.2 实施阶段基础接地体施工→接地端子施工→接地电阻测试端子施工→接地电阻测量→引下线施工→天面避雷带、 避雷针施工→施工检查→接地电阻测量→避雷器安装→资料整理归类。1.3.3 施工工艺及技术措施●基础接地体利用图中所标位置的柱子内的两角主钢...
