防雷电磁兼容机接地作业指导书样本

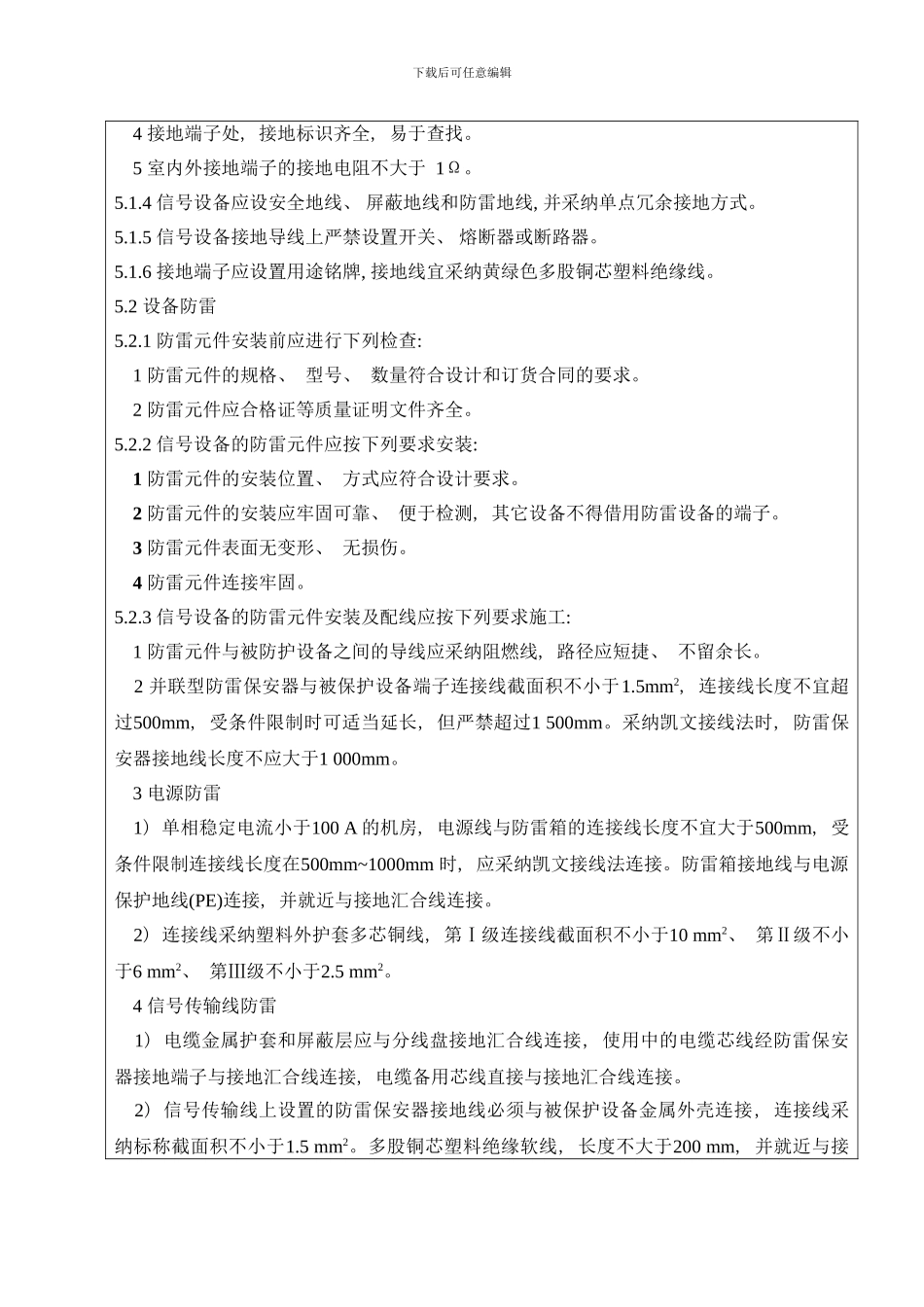

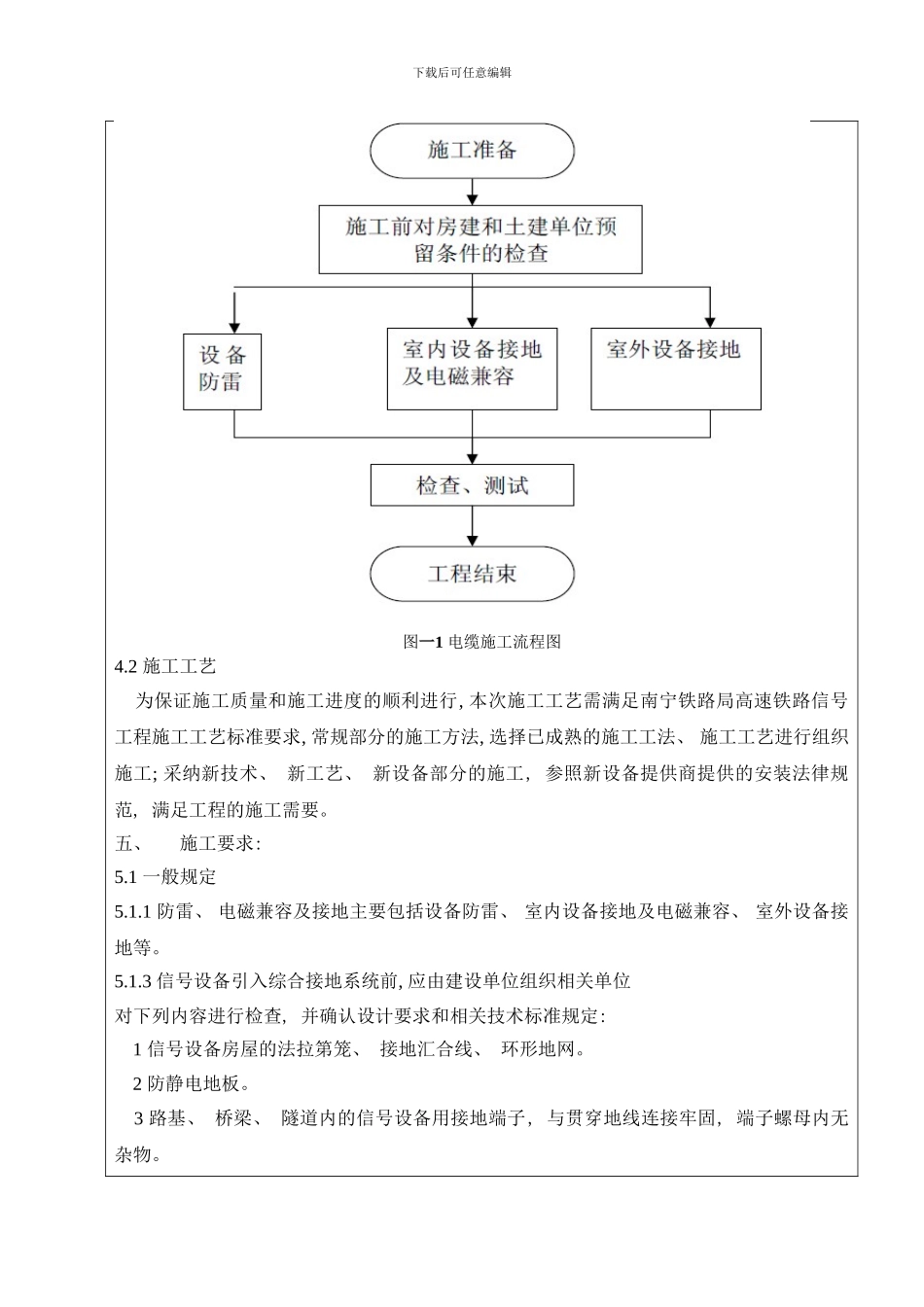

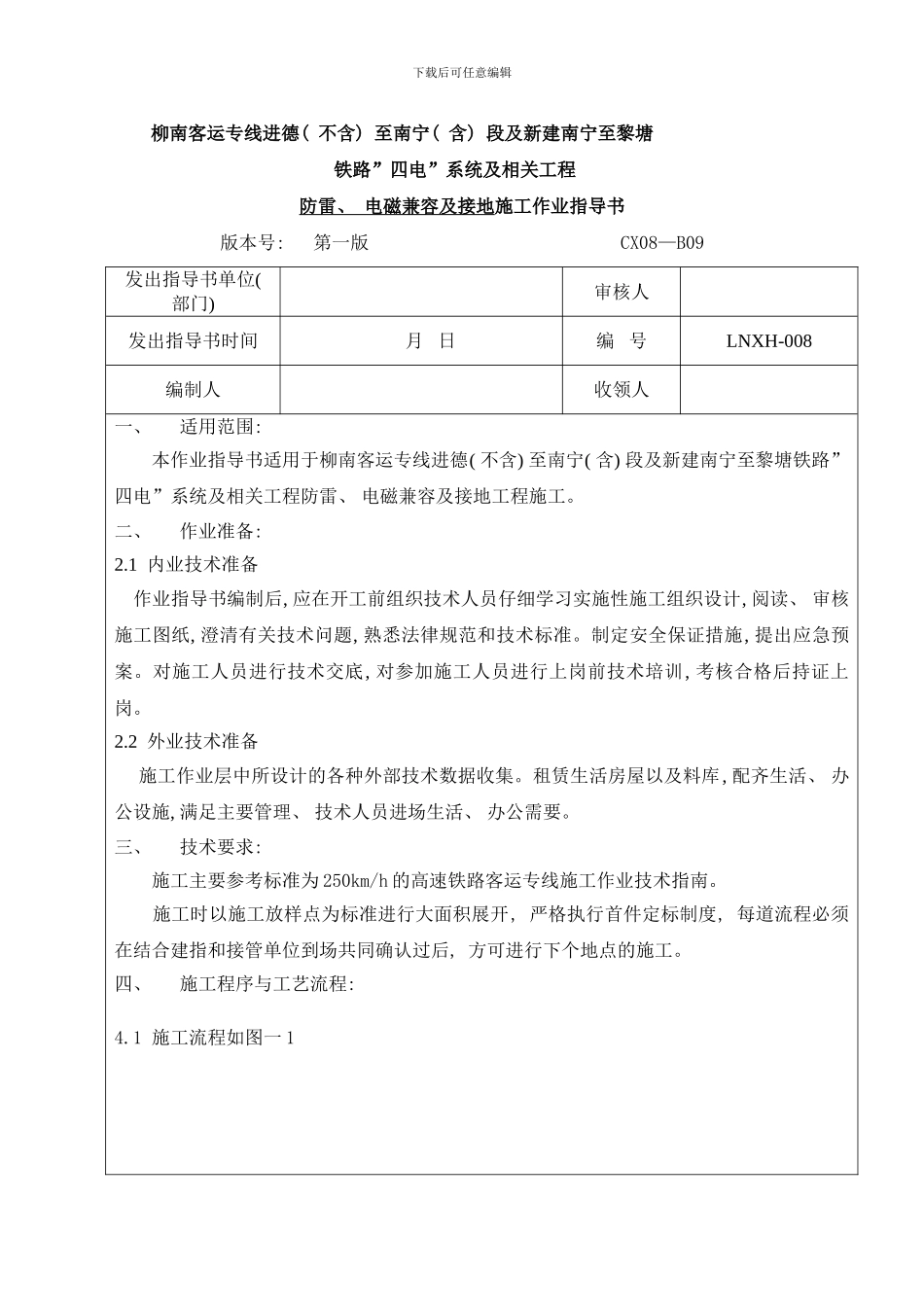

下载后可任意编辑 柳南客运专线进德( 不含) 至南宁( 含) 段及新建南宁至黎塘铁路”四电”系统及相关工程防雷、 电磁兼容及接地施工作业指导书版本号: 第一版 CX08—B09发出指导书单位( 部门) 审核人发出指导书时间 月 日编 号LNXH-008编制人收领人一、适用范围: 本作业指导书适用于柳南客运专线进德( 不含) 至南宁( 含) 段及新建南宁至黎塘铁路”四电”系统及相关工程防雷、 电磁兼容及接地工程施工。二、作业准备: 2.1 内业技术准备 作业指导书编制后, 应在开工前组织技术人员仔细学习实施性施工组织设计, 阅读、 审核施工图纸, 澄清有关技术问题, 熟悉法律规范和技术标准。制定安全保证措施, 提出应急预案。对施工人员进行技术交底, 对参加施工人员进行上岗前技术培训, 考核合格后持证上岗。2.2 外业技术准备 施工作业层中所设计的各种外部技术数据收集。租赁生活房屋以及料库, 配齐生活、 办公设施, 满足主要管理、 技术人员进场生活、 办公需要。三、技术要求: 施工主要参考标准为 250km/h 的高速铁路客运专线施工作业技术指南。 施工时以施工放样点为标准进行大面积展开, 严格执行首件定标制度, 每道流程必须在结合建指和接管单位到场共同确认过后, 方可进行下个地点的施工。四、施工程序与工艺流程: 4.1 施工流程如图一 1下载后可任意编辑图一1 电缆施工流程图4.2 施工工艺 为保证施工质量和施工进度的顺利进行, 本次施工工艺需满足南宁铁路局高速铁路信号工程施工工艺标准要求, 常规部分的施工方法, 选择已成熟的施工工法、 施工工艺进行组织施工; 采纳新技术、 新工艺、 新设备部分的施工, 参照新设备提供商提供的安装法律规范, 满足工程的施工需要。五、施工要求: 5.1 一般规定5.1.1 防雷、 电磁兼容及接地主要包括设备防雷、 室内设备接地及电磁兼容、 室外设备接地等。5.1.3 信号设备引入综合接地系统前, 应由建设单位组织相关单位对下列内容进行检查, 并确认设计要求和相关技术标准规定: 1 信号设备房屋的法拉第笼、 接地汇合线、 环形地网。 2 防静电地板。 3 路基、 桥梁、 隧道内的信号设备用接地端子, 与贯穿地线连接牢固, 端子螺母内无杂物。下载后可任意编辑 4 接地端子处, 接地标识齐全, 易于查找。 5 室内外接地端子的接地电阻不大于 1Ω。5.1.4 信号设备应设安全地线、 屏蔽地线和防雷地线, 并采纳单点冗余接地方式。5.1.5 信号...
