阳极板冲裁模设计模具毕业设计

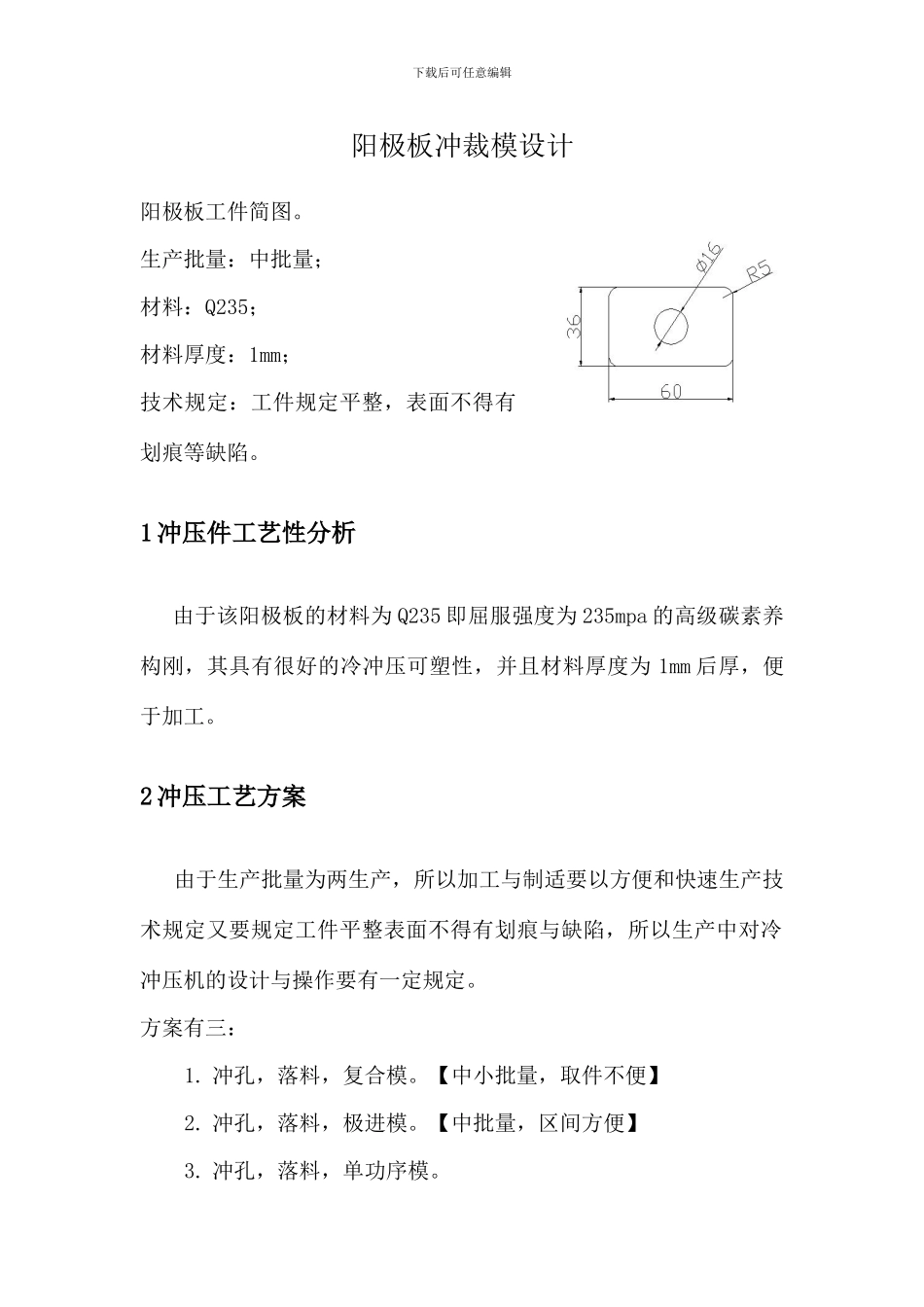

下载后可任意编辑阳极板冲裁模设计阳极板工件简图。生产批量：中批量；材料：Q235；材料厚度：1mm；技术规定：工件规定平整，表面不得有划痕等缺陷。1 冲压件工艺性分析由于该阳极板的材料为 Q235 即屈服强度为 235mpa 的高级碳素养构刚，其具有很好的冷冲压可塑性，并且材料厚度为 1mm 后厚，便于加工。2 冲压工艺方案由于生产批量为两生产，所以加工与制适要以方便和快速生产技术规定又要规定工件平整表面不得有划痕与缺陷，所以生产中对冷冲压机的设计与操作要有一定规定。方案有三：1. 冲孔，落料，复合模。【中小批量，取件不便】2. 冲孔，落料，极进模。【中批量，区间方便】3. 冲孔，落料，单功序模。下载后可任意编辑综上所述 2.方案方便快捷，故应采纳。3 重要设计计算1. 排样方式的拟定及其计算 设计落料——冲孔模，一方面要设计条料排样图。搭边取值 1.8mm 和 2mm，无则压装置时条料宽度 B 为B=【D+2（a+σ+c）】=65.4mm材料运用率为 78.4%。一张铜板能生产 390 个零件，总运用率为 75%。2．压力中心的拟定 零件为规则几何体，压力中心在几何中心。3. 冲压力的计算 冲裁力 ：F=tLσb =142.4 kN 卸料力: FQ= KF =0.05×142.4=7.12 kN 顶件力 ：FQ2= K2F =0.05×142.4=7.12 kN根据计算结果，冲压设备拟选 J23-25A。 4 模具总体设计1.模具类型的选择 由冲压工艺分析可知，采纳正装复合模。下载后可任意编辑2.定位方式的选择由于该模具采纳的是条料，控制材料的送进方向采纳倒料销，无测压装置。控制条料的步距采纳挡料销3.导向方式的选择 为了提高模具寿命和工件质量，方便安装调整，该复合采纳中间导柱的导向方式。5 重要零部件设计1.工作零件结构设计① 凹凸模 凹凸模外形按凸模设计，内孔按凹模设计。结合工件外形并考虑加工，将落料凸模设计成台阶式，最后精加工采纳刀具磨床加工，冲孔凹模设计台阶孔形式，其总长 L 可按教材公式计算 L=20+10+2+24=56mm② 冲孔凸模 所冲的孔为圆形，并且都不属于需要特别保护的小凸模，所以冲孔凸模采纳台阶式，一方面加工简朴，另一方面又便于装配与更换。下载后可任意编辑③ 凹模 凹模采纳整体凹模，均用线切割机床。安排凹模在模架上的位置时，将凹模中心与模柄中心重合。下载后可任意编辑 凹模厚度：H=Kb=0.28X60=1.68mm 凹模宽度: B=b1+(2.5~4)H=60+9.2X20=118mm 凹模长度：L=L1+2C=36+2X28=92mm2.卸料、顶料部件的设计 ① 卸料...
