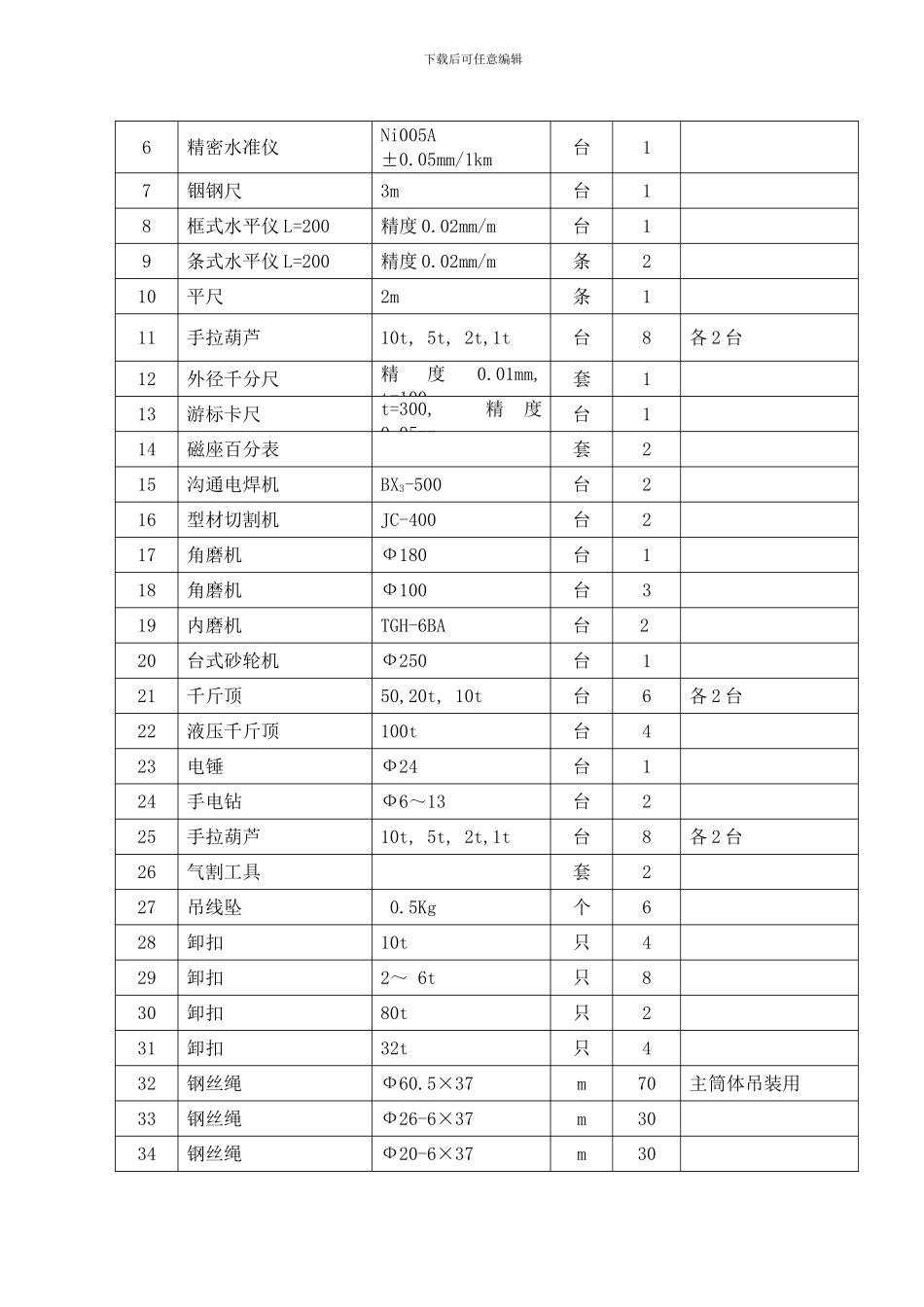

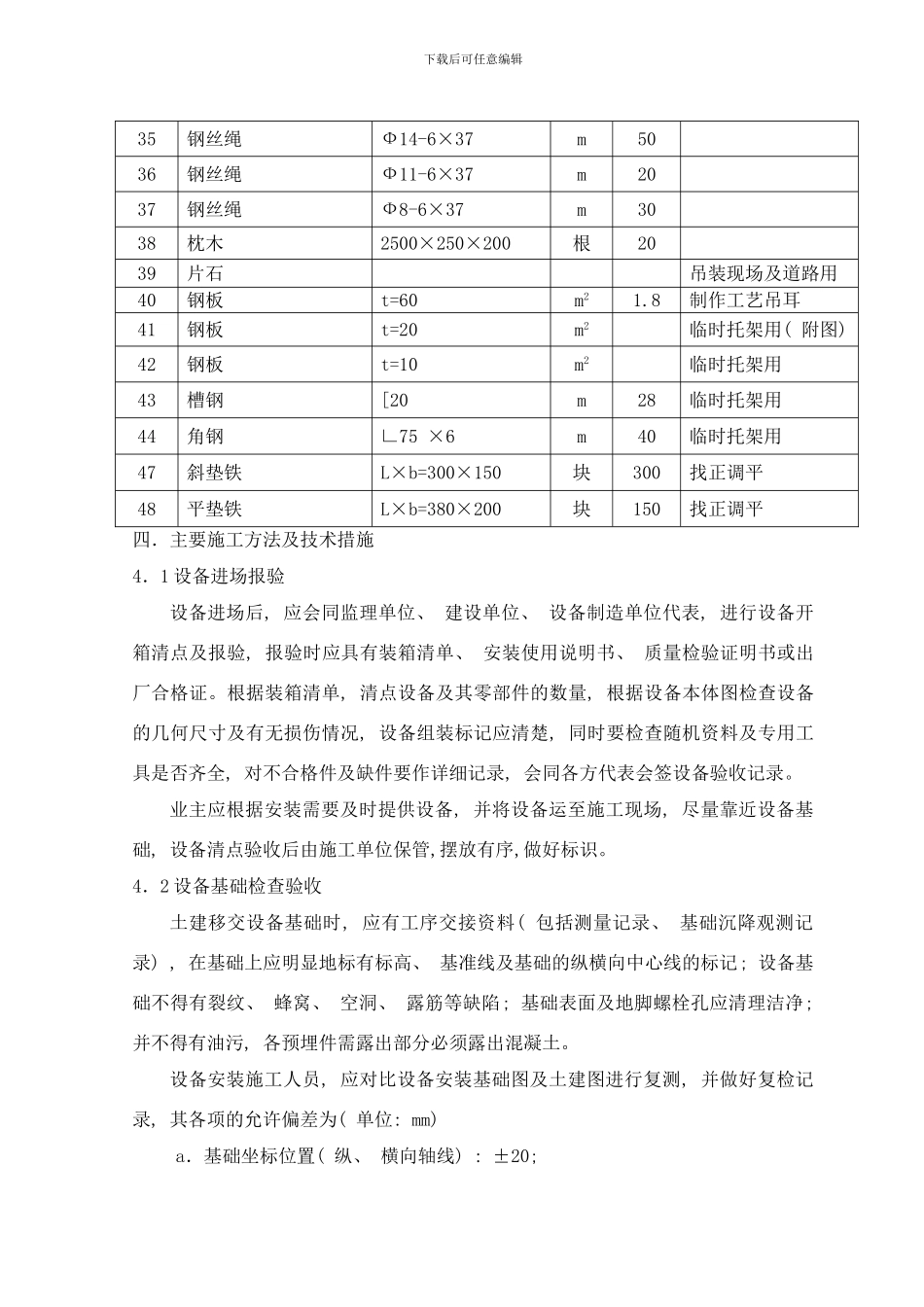

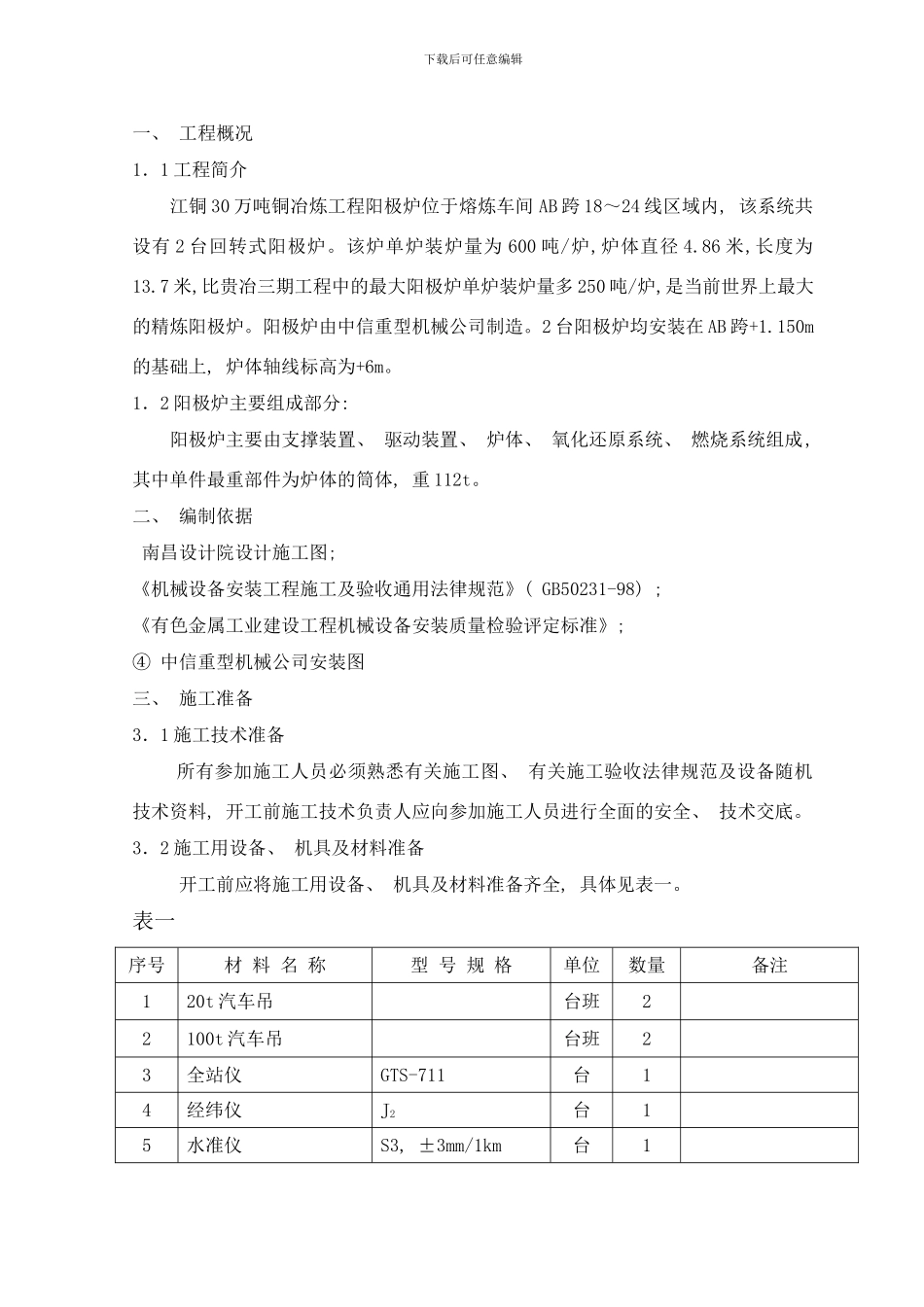

下载后可任意编辑一、 工程概况1．1 工程简介 江铜 30 万吨铜冶炼工程阳极炉位于熔炼车间 AB 跨 18～24 线区域内, 该系统共设有 2 台回转式阳极炉。该炉单炉装炉量为 600 吨/炉,炉体直径 4.86 米,长度为13.7 米,比贵冶三期工程中的最大阳极炉单炉装炉量多 250 吨/炉,是当前世界上最大的精炼阳极炉。阳极炉由中信重型机械公司制造。2 台阳极炉均安装在 AB 跨+1.150m的基础上, 炉体轴线标高为+6m。1．2 阳极炉主要组成部分: 阳极炉主要由支撑装置、 驱动装置、 炉体、 氧化还原系统、 燃烧系统组成, 其中单件最重部件为炉体的筒体, 重 112t。二、 编制依据 南昌设计院设计施工图; 《机械设备安装工程施工及验收通用法律规范》( GB50231-98) ;《有色金属工业建设工程机械设备安装质量检验评定标准》;④ 中信重型机械公司安装图三、 施工准备3．1 施工技术准备所有参加施工人员必须熟悉有关施工图、 有关施工验收法律规范及设备随机技术资料, 开工前施工技术负责人应向参加施工人员进行全面的安全、 技术交底。3．2 施工用设备、 机具及材料准备 开工前应将施工用设备、 机具及材料准备齐全, 具体见表一。 表一序号材 料 名 称型 号 规 格单位数量备注120t 汽车吊台班22100t 汽车吊台班23全站仪GTS-711台14经纬仪J2台15水准仪S3, ±3mm/1km台1下载后可任意编辑6精密水准仪Ni005A±0.05mm/1km台17铟钢尺3m台18框式水平仪 L=200精度 0.02mm/m台19条式水平仪 L=200精度 0.02mm/m条210平尺2m条111手拉葫芦10t, 5t, 2t,1t台8各 2 台12外径千分尺精度0.01mm, t=100套113游标卡尺t=300, 精度0.05mm台114磁座百分表套215沟通电焊机BX3-500台216型材切割机JC-400台217角磨机Ф180台118角磨机Ф100台319内磨机TGH-6BA台220台式砂轮机Ф250台121千斤顶50,20t, 10t台6各 2 台22液压千斤顶100t台423电锤Ф24台124手电钻Ф6～13台225手拉葫芦10t, 5t, 2t,1t台8各 2 台26气割工具套227吊线坠 0.5Kg 个628卸扣10t只429卸扣2～ 6t只830卸扣80t只231卸扣32t只432钢丝绳Ф60.5×37m70主筒体吊装用33钢丝绳Ф26-6×37m3034钢丝绳Ф20-6×37m30下载后可任意编辑35钢丝绳Ф14-6×37m5036钢丝绳Ф11-6×37m2037钢丝绳Ф8-6×37m3038枕木2500×250×200根2039片石吊装现场及道路用40钢板t=60m21.8制作工艺吊耳41钢板t=20m2临时托架用( 附图) 42钢板t=10m2临时托架用43槽钢[20m28临时托架用44...
