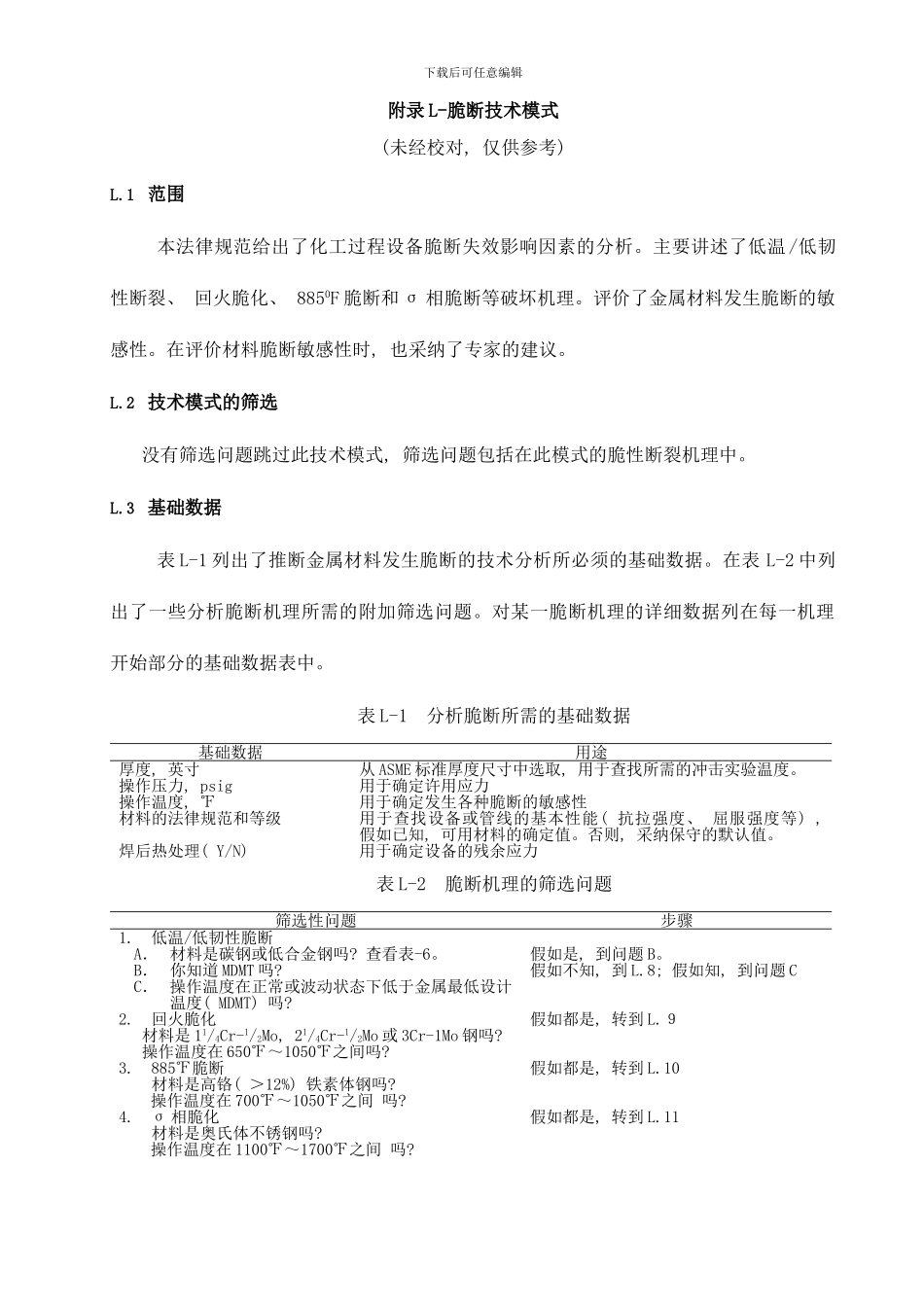

下载后可任意编辑附录 L-脆断技术模式(未经校对, 仅供参考)L.1 范围本法律规范给出了化工过程设备脆断失效影响因素的分析。主要讲述了低温 /低韧性断裂、 回火脆化、 8850F 脆断和 σ 相脆断等破坏机理。评价了金属材料发生脆断的敏感性。在评价材料脆断敏感性时, 也采纳了专家的建议。L.2 技术模式的筛选没有筛选问题跳过此技术模式, 筛选问题包括在此模式的脆性断裂机理中。L.3 基础数据表 L-1 列出了推断金属材料发生脆断的技术分析所必须的基础数据。在表 L-2 中列出了一些分析脆断机理所需的附加筛选问题。对某一脆断机理的详细数据列在每一机理开始部分的基础数据表中。表 L-1 分析脆断所需的基础数据基础数据用途厚度, 英寸从 ASME 标准厚度尺寸中选取, 用于查找所需的冲击实验温度。操作压力, psig用于确定许用应力操作温度, ℉用于确定发生各种脆断的敏感性材料的法律规范和等级用于查找设备或管线的基本性能( 抗拉强度、 屈服强度等) , 假如已知, 可用材料的确定值。否则, 采纳保守的默认值。焊后热处理( Y/N) 用于确定设备的残余应力表 L-2 脆断机理的筛选问题筛选性问题步骤1.低温/低韧性脆断A． 材料是碳钢或低合金钢吗? 查看表-6。B． 你知道 MDMT 吗? C． 操作温度在正常或波动状态下低于金属最低设计温度( MDMT) 吗? 假如是, 到问题 B。假如不知, 到 L.8; 假如知, 到问题 C2.回火脆化材料是 11/4Cr-1/2Mo, 21/4Cr-1/2Mo 或 3Cr-1Mo 钢吗? 操作温度在 650℉～1050℉之间吗? 假如都是, 转到 L.９3.885℉脆断材料是高铬( ＞12%) 铁素体钢吗? 操作温度在 700℉～1050℉之间 吗? 假如都是, 转到 L.104.σ 相脆化材料是奥氏体不锈钢吗? 操作温度在 1100℉～1700℉之间 吗? 假如都是, 转到 L.11下载后可任意编辑L.4 基本假设脆断必须是在材料的尺寸缺陷、 足够的应力和材料脆断敏感性等条件共同存在时才会发生。材料的脆断敏感性在工作环境下会发生改变。具体每一种脆断的可能性在相应的情况下进行了适当的修正技术模式子因数。L.5 确定技术模式子因数( TMSF) 每一种脆断机理都需确定技术模式子因数。下面就根据所需的图表分别加以讨论。L.6 脆断机理的筛选表 L-2 中列出的各类筛选问题可用于选择各种脆断机理。L.7 确定各种可能的脆断机理的敏感性每一脆断机理都讨论了设备可能发生这种类型破坏的敏感度。L.8 低温/低韧性断裂L.8.1 概述L.8.1....
