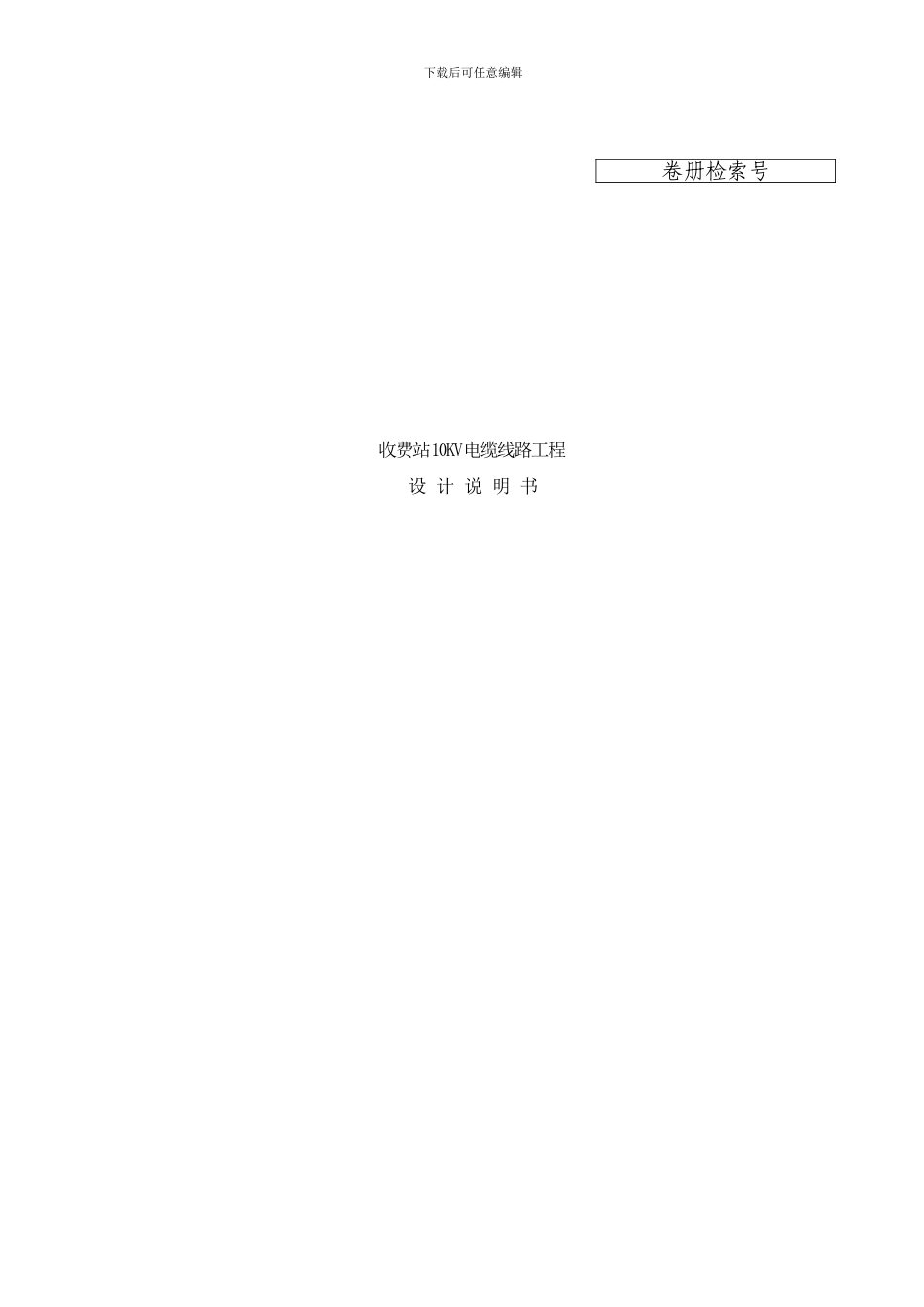

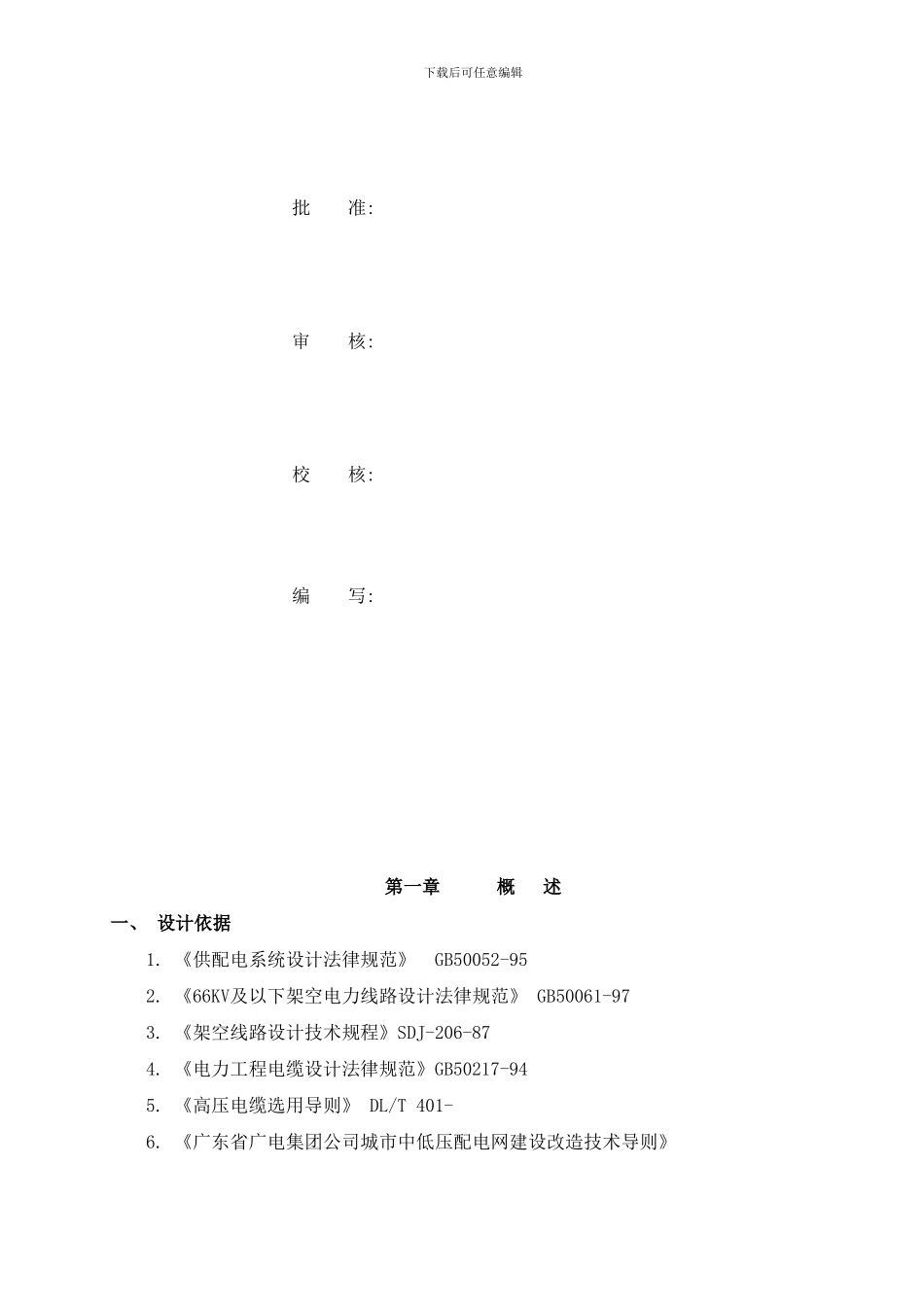

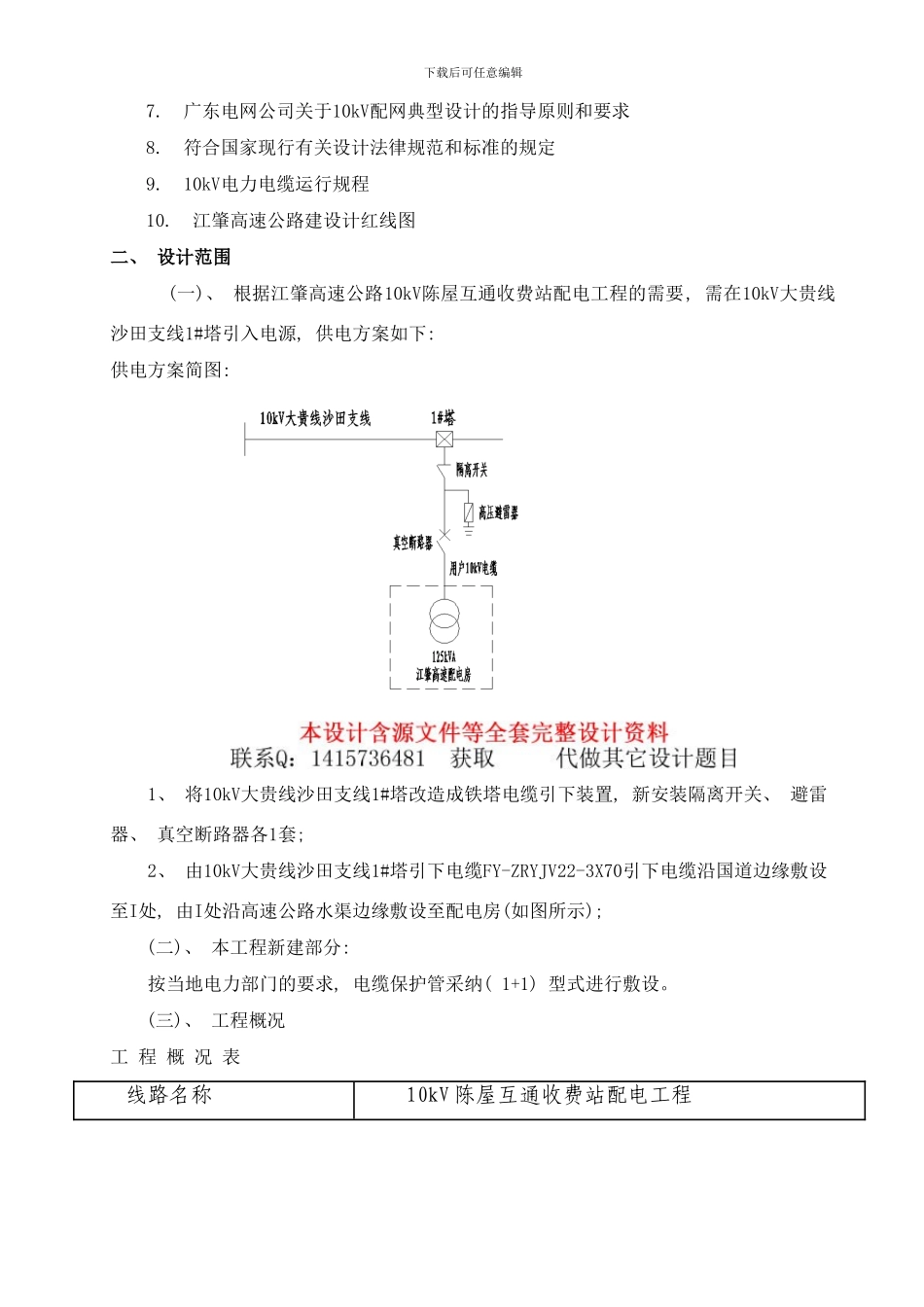

下载后可任意编辑收费站10KV电缆线路工程设 计 说 明 书卷册检索号下载后可任意编辑批 准: 审 核: 校 核: 编 写: 第一章 概 述一、 设计依据1. 《供配电系统设计法律规范》 GB50052-952. 《66KV及以下架空电力线路设计法律规范》 GB50061-973. 《架空线路设计技术规程》SDJ-206-874. 《电力工程电缆设计法律规范》GB50217-945. 《高压电缆选用导则》 DL/T 401- 6. 《广东省广电集团公司城市中低压配电网建设改造技术导则》下载后可任意编辑7. 广东电网公司关于10kV配网典型设计的指导原则和要求8. 符合国家现行有关设计法律规范和标准的规定9. 10kV电力电缆运行规程10. 江肇高速公路建设计红线图二、 设计范围 (一)、 根据江肇高速公路10kV陈屋互通收费站配电工程的需要, 需在10kV大贵线沙田支线1#塔引入电源, 供电方案如下: 供电方案简图: 1、 将10kV大贵线沙田支线1#塔改造成铁塔电缆引下装置, 新安装隔离开关、 避雷器、 真空断路器各1套; 2、 由10kV大贵线沙田支线1#塔引下电缆FY-ZRYJV22-3X70引下电缆沿国道边缘敷设至I处, 由I处沿高速公路水渠边缘敷设至配电房(如图所示);(二)、 本工程新建部分: 按当地电力部门的要求, 电缆保护管采纳( 1+1) 型式进行敷设。(三)、 工程概况工 程 概 况 表线路名称10kV 陈屋互通收费站配电工程下载后可任意编辑起 止 点大贵线沙田支线 1#塔-配电房设计电压10 千伏回 路 数单回路设计长度0.973 千米架空线路设计长度架空线路拆迁长度电缆拆迁长度转角次数敷设电缆长度1.001 千米/单回路交叉跨越( 穿越) 高速公路通信线路低压架空线路土 路1河 流 3房 屋 (四)、 工程地形: 平地 100%。(五)、 工程材料运输综合平均运距: 汽车 35km, 人力 0.1km。第二章 电缆部分一、 设计说明 1、 电缆管敷设: 由大贵线沙田支线 1#塔引下电缆沿高速公路边缘敷设至 I 处, 再由 I 处沿高速公路水渠边缘敷设至配电房, ( 全段采纳砼包封直埋敷设 2 根加强型玻璃钢电缆管( Φ150X8) , 路径长 948 米) 。2、 电缆敷设: 下载后可任意编辑10kV大贵线沙田支线1#塔引下电缆FY-ZRYJV22-3X70沿电缆管方向敷设至配电房, 电缆长约1001米。3、 工井设置: 在电缆引下处及引入电房处设置电缆盘圈井1个, 转角处设置转角井5个, 中间头处均设置中间井1个, 其余直线段设置工作检查井12个。4、 电缆标识: 工井盖板上面及电缆走向沿线...
