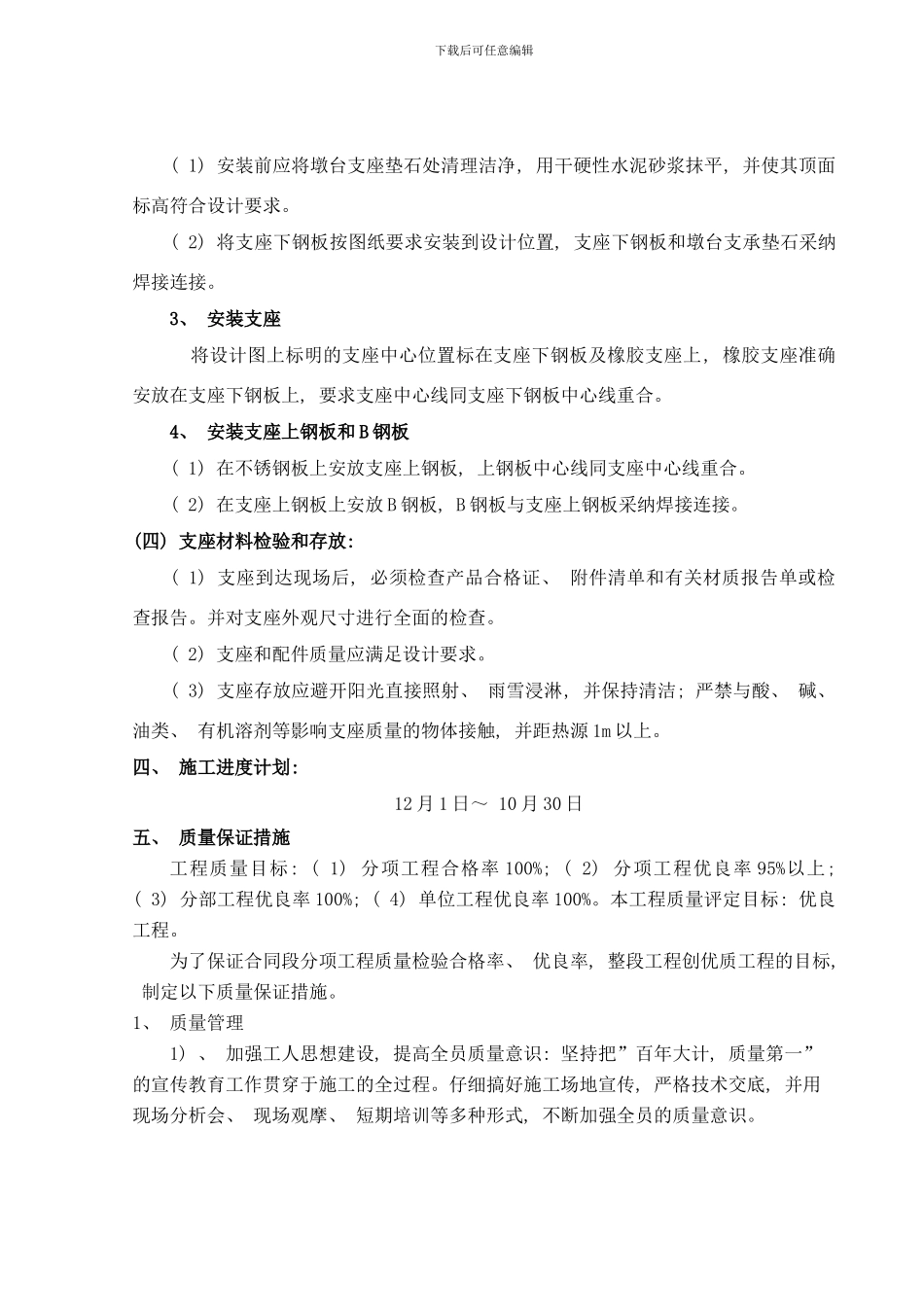

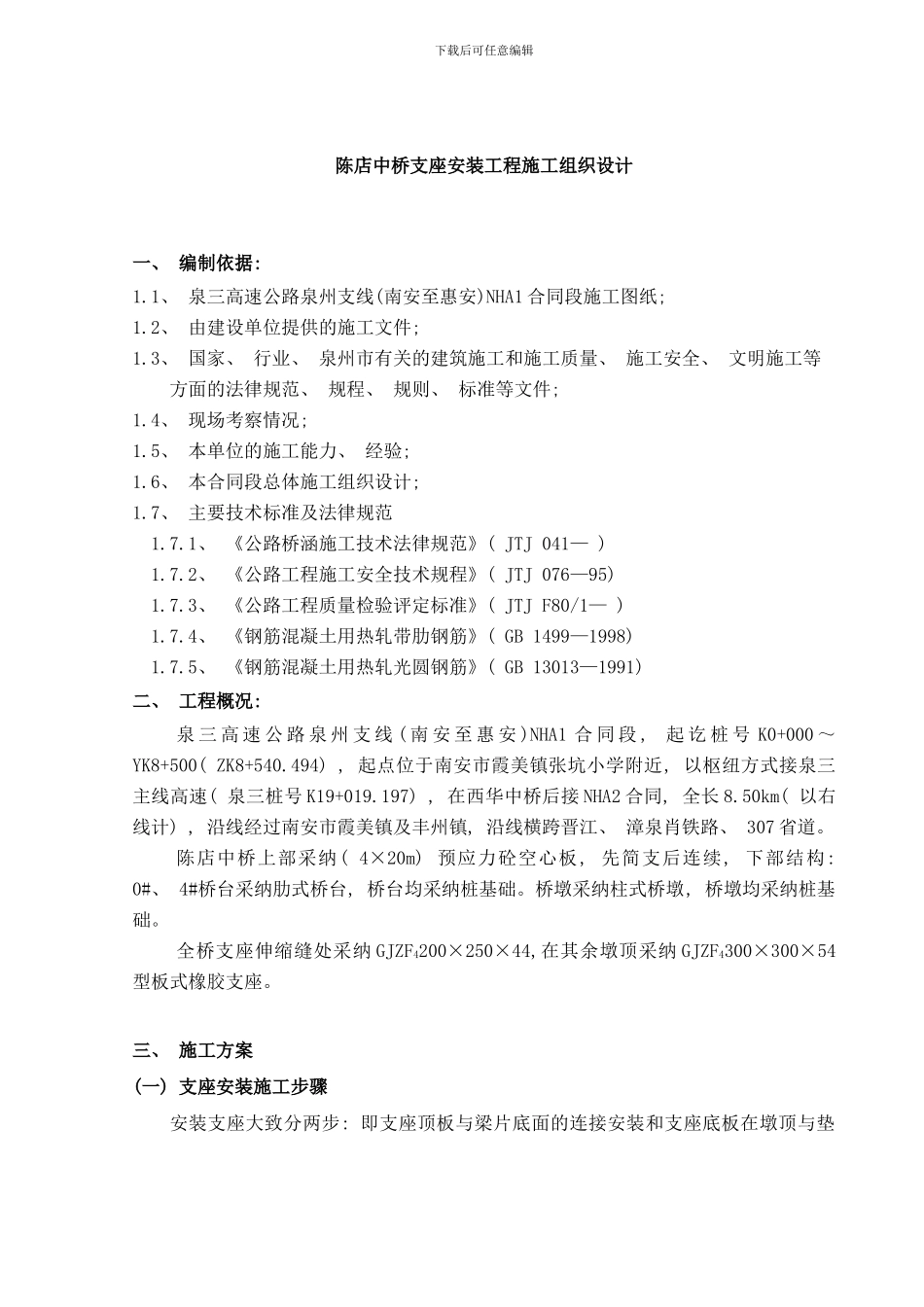

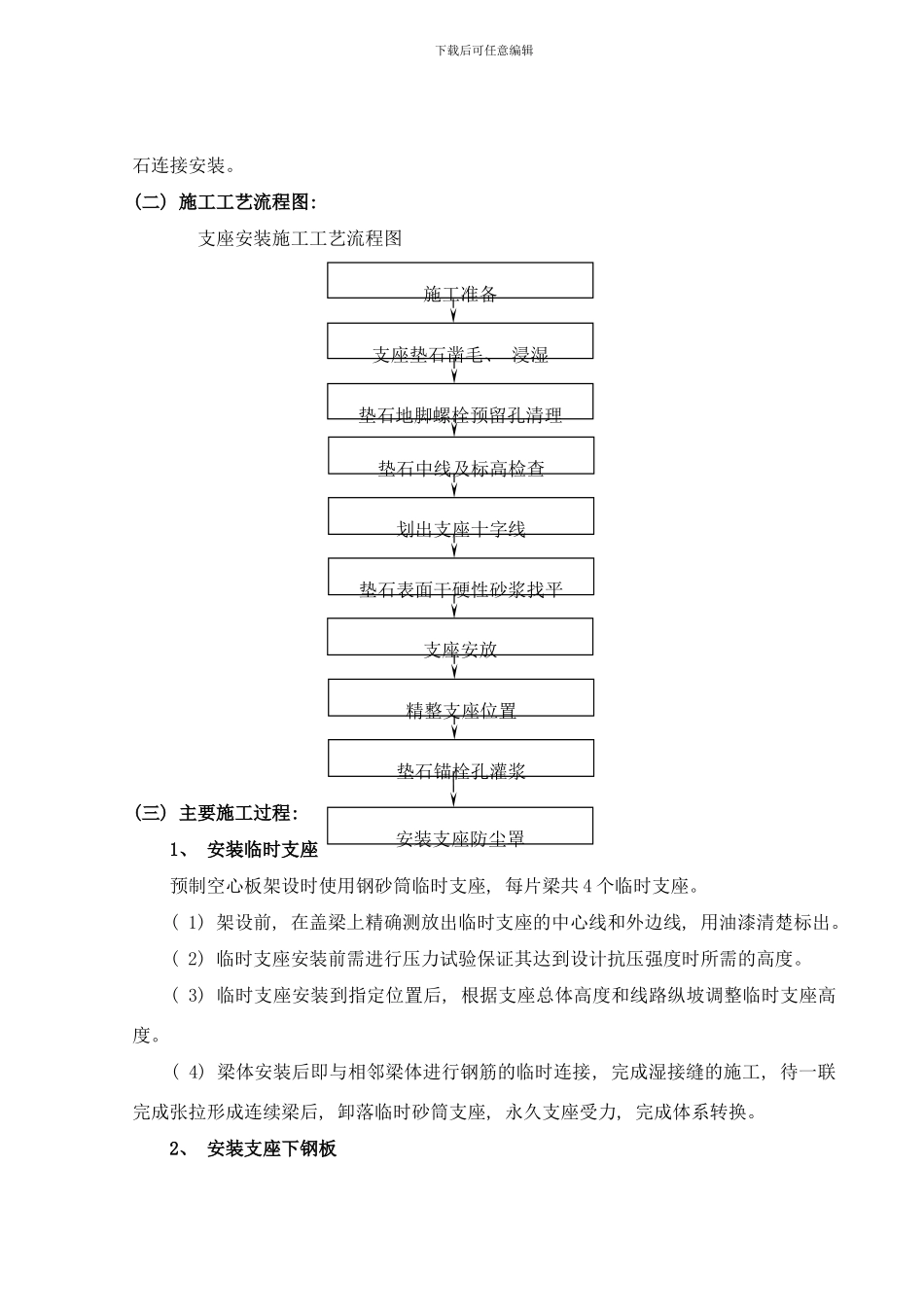

下载后可任意编辑陈店中桥支座安装工程施工组织设计一、 编制依据: 1.1、 泉三高速公路泉州支线(南安至惠安)NHA1 合同段施工图纸; 1.2、 由建设单位提供的施工文件; 1.3、 国家、 行业、 泉州市有关的建筑施工和施工质量、 施工安全、 文明施工等方面的法律规范、 规程、 规则、 标准等文件; 1.4、 现场考察情况; 1.5、 本单位的施工能力、 经验; 1.6、 本合同段总体施工组织设计; 1.7、 主要技术标准及法律规范1.7.1、 《公路桥涵施工技术法律规范》( JTJ 041— ) 1.7.2、 《公路工程施工安全技术规程》( JTJ 076—95) 1.7.3、 《公路工程质量检验评定标准》( JTJ F80/1— ) 1.7.4、 《钢筋混凝土用热轧带肋钢筋》( GB 1499—1998) 1.7.5、 《钢筋混凝土用热轧光圆钢筋》( GB 13013—1991) 二、 工程概况: 泉 三 高 速 公 路 泉 州 支 线 ( 南 安 至 惠 安 )NHA1 合 同 段 , 起 讫 桩 号 K0+000 ～YK8+500( ZK8+540.494) , 起点位于南安市霞美镇张坑小学附近, 以枢纽方式接泉三主线高速( 泉三桩号 K19+019.197) , 在西华中桥后接 NHA2 合同, 全长 8.50km( 以右线计) , 沿线经过南安市霞美镇及丰州镇, 沿线横跨晋江、 漳泉肖铁路、 307 省道。陈店中桥上部采纳( 4×20m) 预应力砼空心板, 先简支后连续, 下部结构: 0#、 4#桥台采纳肋式桥台, 桥台均采纳桩基础。桥墩采纳柱式桥墩, 桥墩均采纳桩基础。全桥支座伸缩缝处采纳 GJZF4200×250×44,在其余墩顶采纳 GJZF4300×300×54型板式橡胶支座。三、 施工方案(一) 支座安装施工步骤安装支座大致分两步: 即支座顶板与梁片底面的连接安装和支座底板在墩顶与垫下载后可任意编辑石连接安装。(二) 施工工艺流程图: 支座安装施工工艺流程图(三) 主要施工过程: 1、 安装临时支座预制空心板架设时使用钢砂筒临时支座, 每片梁共 4 个临时支座。( 1) 架设前, 在盖梁上精确测放出临时支座的中心线和外边线, 用油漆清楚标出。( 2) 临时支座安装前需进行压力试验保证其达到设计抗压强度时所需的高度。( 3) 临时支座安装到指定位置后, 根据支座总体高度和线路纵坡调整临时支座高度。 ( 4) 梁体安装后即与相邻梁体进行钢筋的临时连接, 完成湿接缝的施工, 待一联完成张拉形成连续梁后, 卸落临时砂筒支座, 永久支座受力, 完成体系转换。 2、 安装支座下钢板垫石中线及标高检查...
