限速器测试仪作业指导书样本

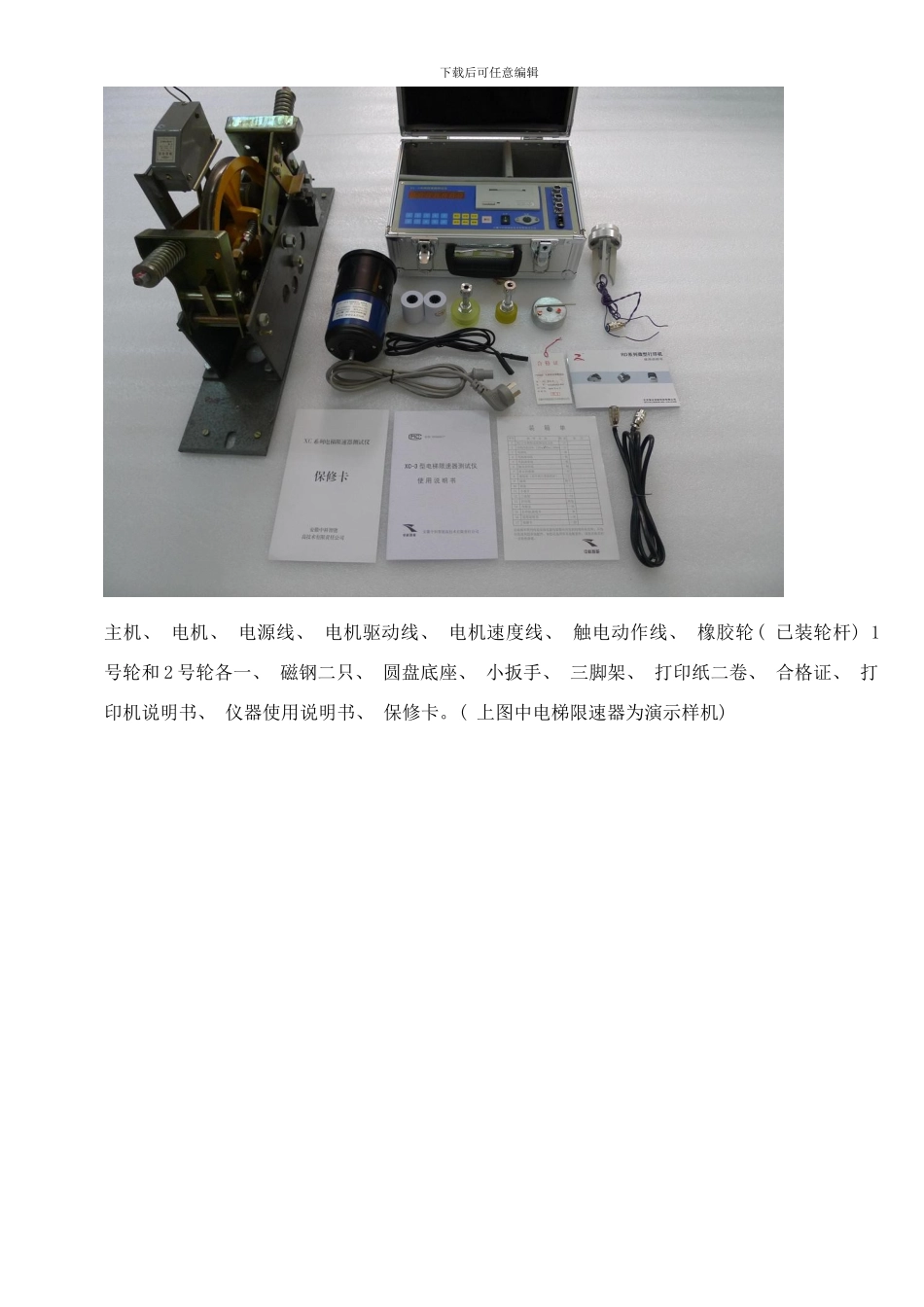

下载后可任意编辑1 内容与范围1.1 本作业指导书规定了电梯限速器校验的基本要求与安全注意事项。1.2 本作业指导书适用于电梯限速器的校验。2 引用标准与文件SG T7001- 《电梯监督检验和定期检验规则--曳引与强制驱动电梯》GB7588- 《电梯制造与安装安全法律规范》JG135- 《杂物电梯》3 总则3.1 首次进行校验人员应详细阅读电梯限速器测试仪使用说明书。3.2 限速器校验范围为: 0.25m/s ~ 10m/s。3.3 限速器动作速度范围应符合 GB7588- 《电梯制造与安装安全法律规范》或 JG135- 《杂物电梯》的规定( 见附录 A) , 外观质量可靠, 无存在异声。3.4 电梯限速器校验有效期二年, 杂物电梯限速器校验有效期五年。3.5 校验报告编号编写规则为: ZJGX－■■－XXXX－△△△△, 其中■■为备案序列号; XXXX 为年份号; △△△△为检验流水号。3.6 限速器每个运行方向的动作速度需测试三次, 若均在范围之内, 则取其平均值作为最终校验值。双向限速器应对两个方向的动作速度分别进行校验。4 注意事项4.1 现场校验时先确认环境安全, 校验全过程电梯必须在停机状态。4.2 供电电源电压为 220V, 电压波动不应超过±10 %, 若仪器较长时间未作使用, 应在校验前通电一段时间。4.3 现场限速器校验拖拉限速器钢丝绳时, 必须用专用钩子拖拉, 切勿用手拖拉。下载后可任意编辑4.4 传感器及连接线的插拔不能带电操作, 不能强制将电机堵转, 以避开将电机烧坏; 若发现方向不正确时, 应在电机停转后改变转动方向。4.5 校验时仪器显示为”X.XX —— X.XX”, 其中左边显示的是限速器轮盘节圆旋转线速度, 右边显示的是电机橡胶轮节圆旋转线速度。左边为测量值, 右边为参考值, 若两者比较接近( 一般相差不超过 1%) 则可判定校验值有效, 若相差较大时, 应复核限速器轮盘节圆直径, 并重新计算和输入节圆周长。5 校验前的准备5.1 用大力钳夹住限速器钢丝绳未与安全钳拉杆连接的一端, 接着启动电梯检修向上开少许, 待钢丝绳松弛后将其脱离限速器轮槽; 或者抬起底坑张紧轮, 待钢丝绳松弛后将其脱离限速器轮槽。5.2 关闭电梯的主电源。5.3 测量限速器轮盘下方两根钢丝绳内侧之间的距离, 加上限速器绳的直径, 得出限速器轮盘上的节圆直径, 计算其节圆周长。6 基本操作方法6.1 全部部件下载后可任意编辑主机、 电机、 电源线、 电机驱动线、 电机速度线、 触电动作线、 橡胶轮( 已装轮杆) 1号轮和 2 ...
