陵县焊接专业施工组织设计样本

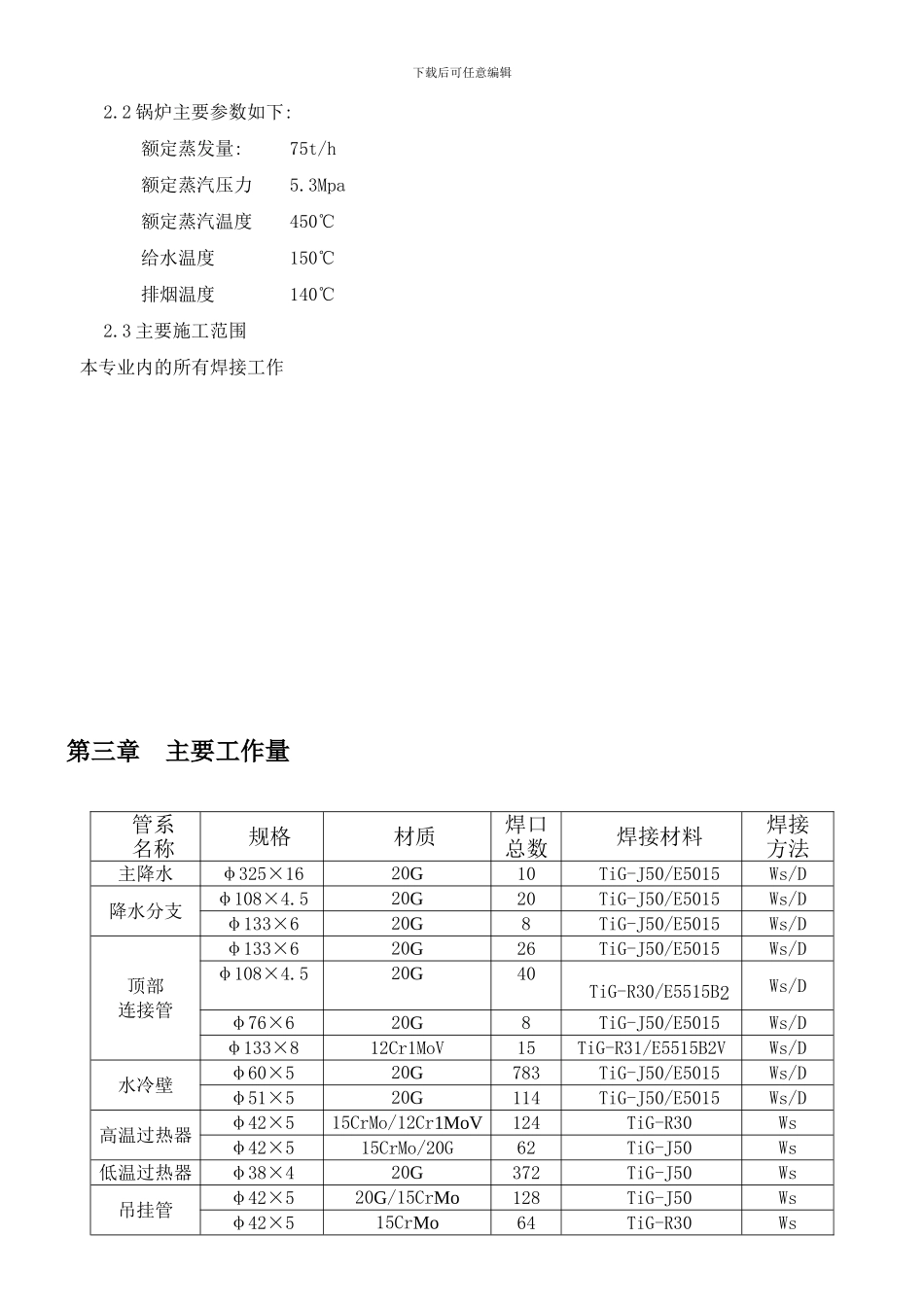

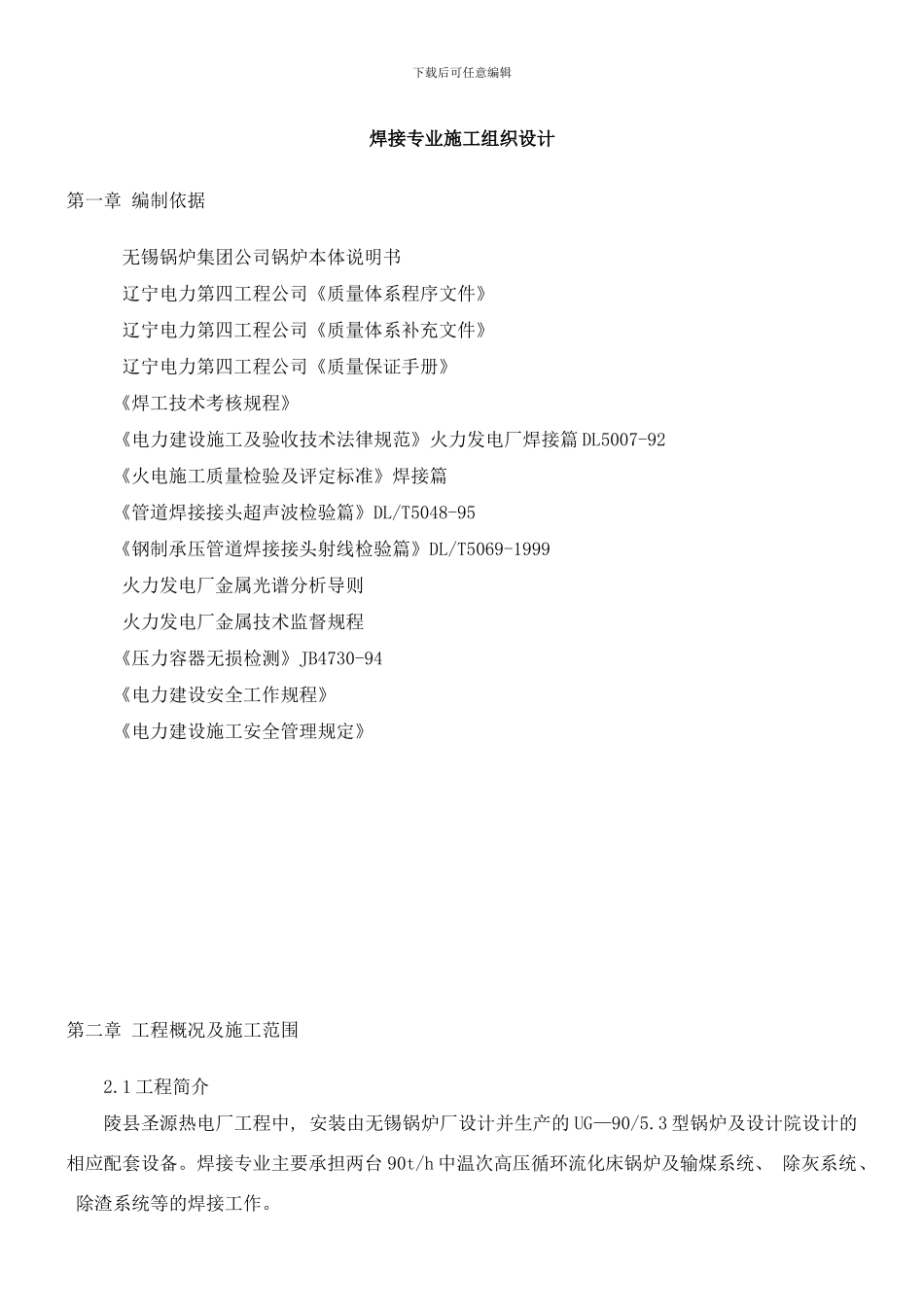

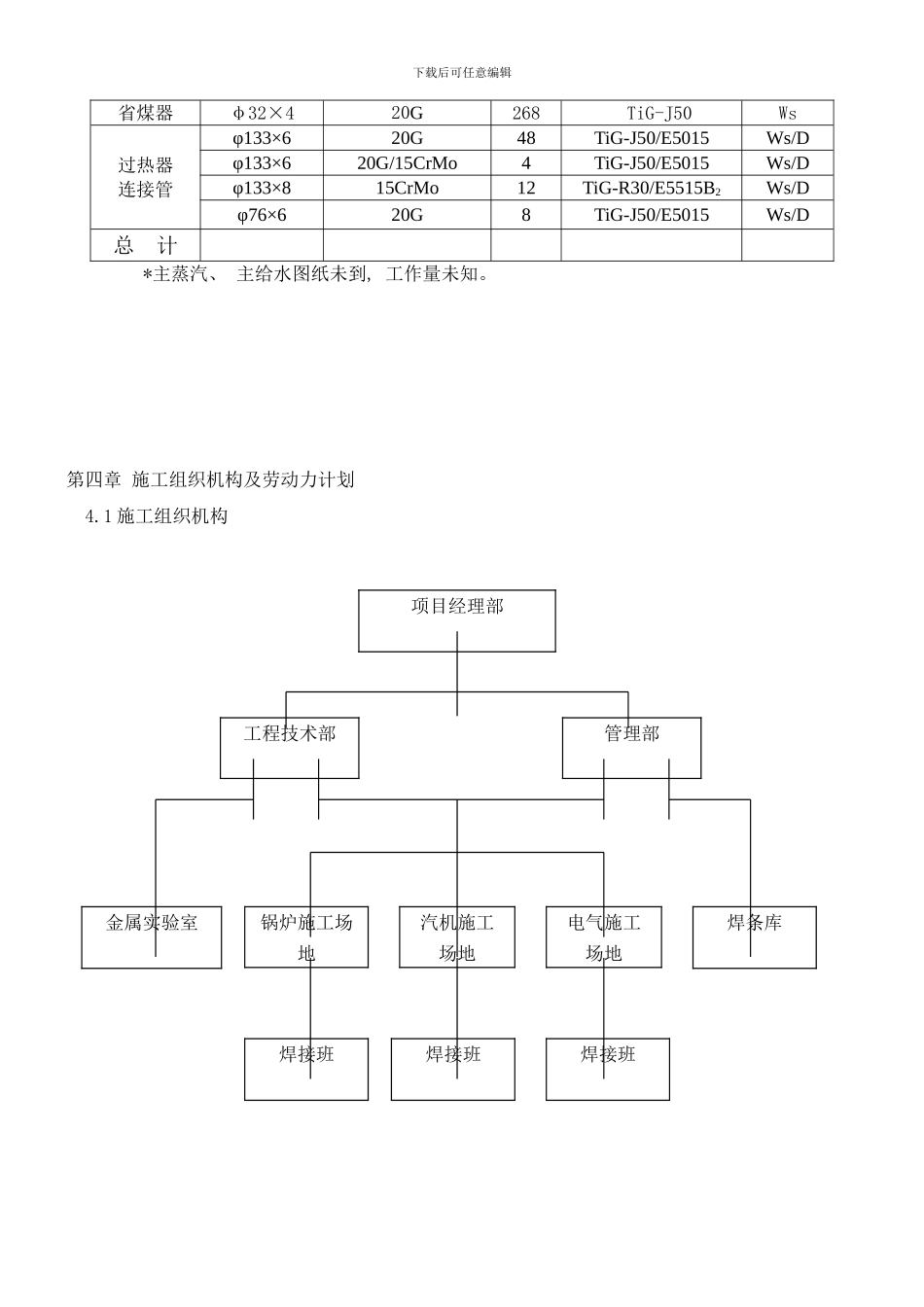

下载后可任意编辑焊接专业施工组织设计第一章 编制依据无锡锅炉集团公司锅炉本体说明书 辽宁电力第四工程公司《质量体系程序文件》辽宁电力第四工程公司《质量体系补充文件》辽宁电力第四工程公司《质量保证手册》 《焊工技术考核规程》 《电力建设施工及验收技术法律规范》火力发电厂焊接篇 DL5007-92 《火电施工质量检验及评定标准》焊接篇 《管道焊接接头超声波检验篇》DL/T5048-95 《钢制承压管道焊接接头射线检验篇》DL/T5069-1999 火力发电厂金属光谱分析导则 火力发电厂金属技术监督规程 《压力容器无损检测》JB4730-94 《电力建设安全工作规程》 《电力建设施工安全管理规定》第二章 工程概况及施工范围2.1 工程简介陵县圣源热电厂工程中, 安装由无锡锅炉厂设计并生产的 UG—90/5.3 型锅炉及设计院设计的相应配套设备。焊接专业主要承担两台 90t/h 中温次高压循环流化床锅炉及输煤系统、 除灰系统、 除渣系统等的焊接工作。下载后可任意编辑2.2 锅炉主要参数如下: 额定蒸发量: 75t/h额定蒸汽压力 5.3Mpa额定蒸汽温度 450℃给水温度 150℃排烟温度 140℃2.3 主要施工范围本专业内的所有焊接工作第三章 主要工作量管系名称规格材质焊口总数焊接材料焊接方法主降水φ325×1620G10TiG-J50/E5015Ws/D降水分支φ108×4.520G20TiG-J50/E5015Ws/Dφ133×620G8TiG-J50/E5015Ws/D顶部连接管φ133×620G26TiG-J50/E5015Ws/Dφ108×4.520G40TiG-R30/E5515B2Ws/Dφ76×620G8TiG-J50/E5015Ws/Dφ133×812Cr1MoV15TiG-R31/E5515B2VWs/D水冷壁φ60×520G783TiG-J50/E5015Ws/Dφ51×520G114TiG-J50/E5015Ws/D高温过热器φ42×515CrMo/12Cr1MoV124TiG-R30Wsφ42×515CrMo/20G62TiG-J50Ws低温过热器φ38×420G372TiG-J50Ws吊挂管φ42×520G/15CrMo128TiG-J50Wsφ42×515CrMo64TiG-R30Ws下载后可任意编辑省煤器φ32×420G268TiG-J50Ws过热器连接管φ133×620G48TiG-J50/E5015Ws/Dφ133×620G/15CrMo4TiG-J50/E5015Ws/Dφ133×815CrMo12TiG-R30/E5515B2Ws/Dφ76×620G8TiG-J50/E5015Ws/D总 计*主蒸汽、 主给水图纸未到, 工作量未知。第四章 施工组织机构及劳动力计划4.1 施工组织机构汽机施工场地项目经理部焊条库锅炉施工场地焊接班焊接班金属实验室工程技术部管理部电气施工场地焊接班下载后可任意编辑4.2 劳动力计划本计划根据专业施工进度、 工程量、 工程准备和移交等因素综合考虑进行安排。4.2.1 前期施工准备人...
