隧道开挖方案设计

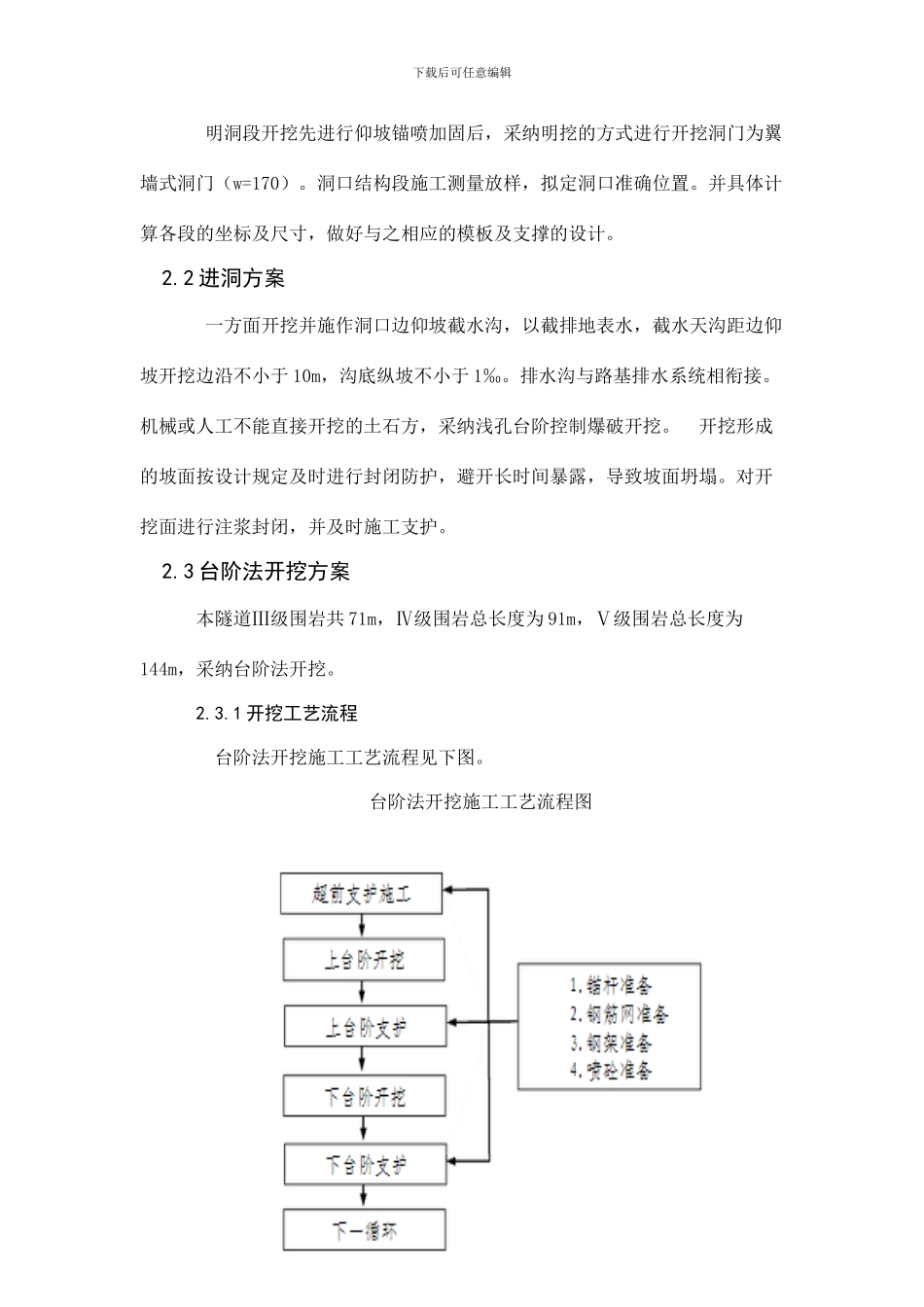

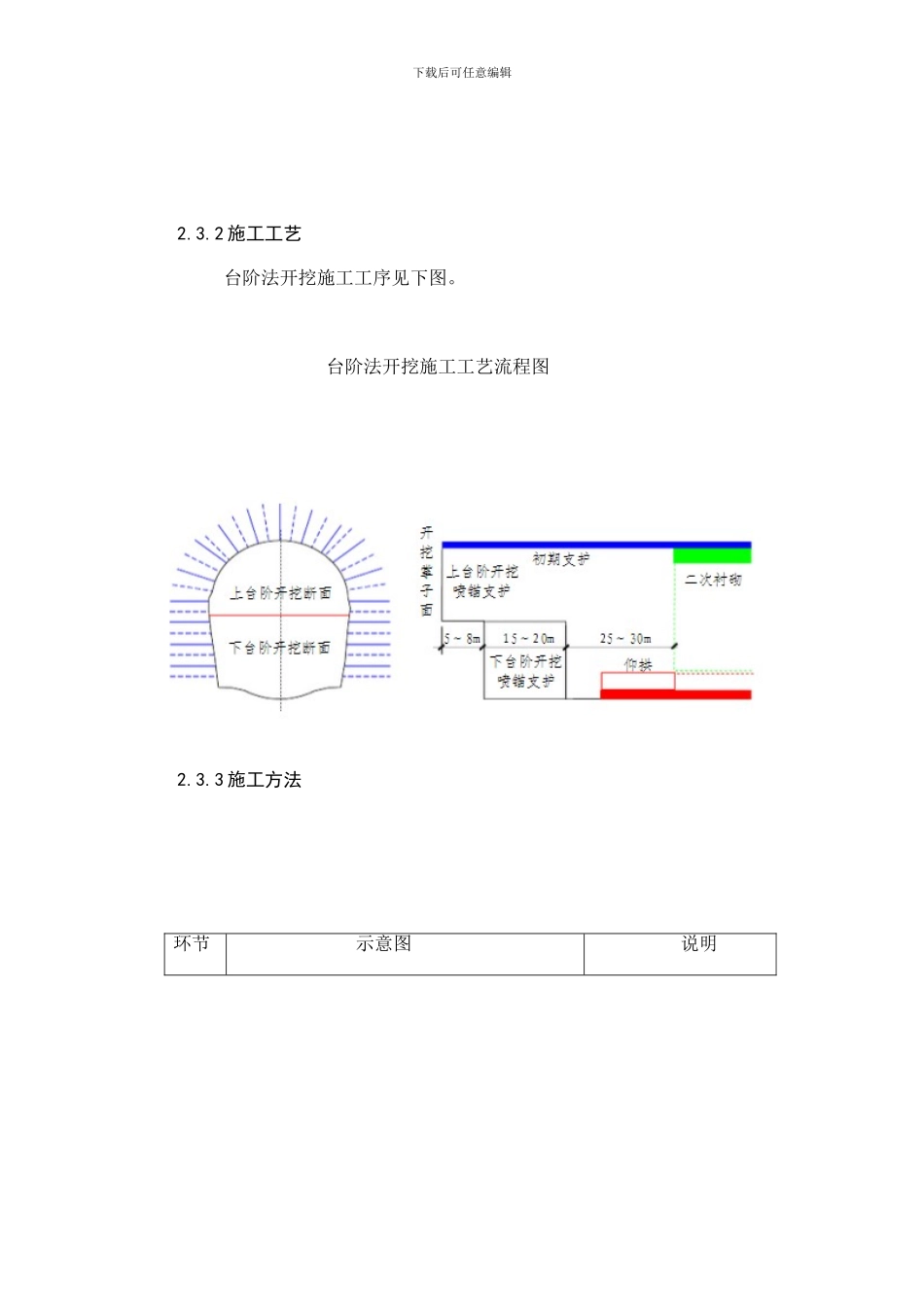

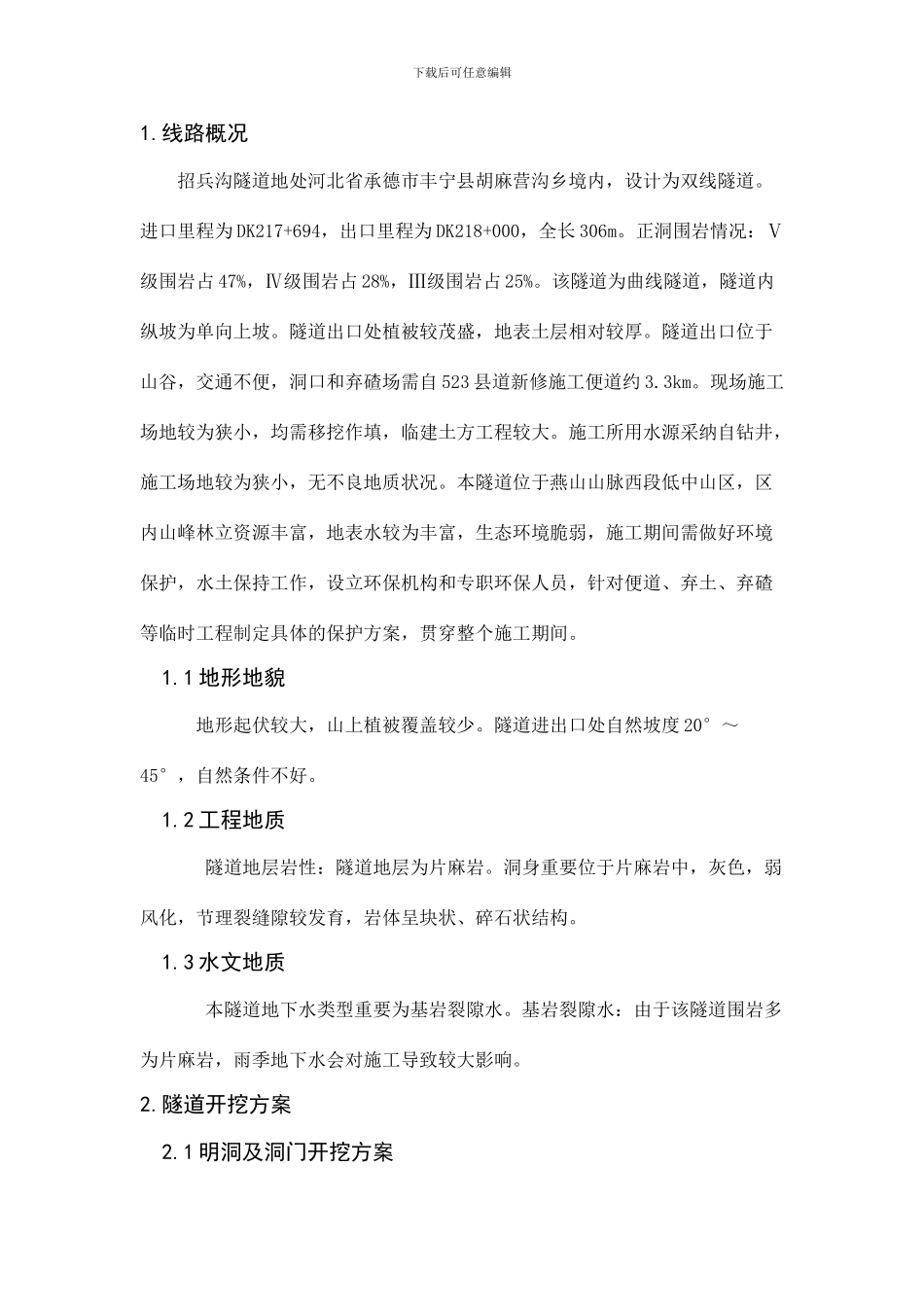

下载后可任意编辑1.线路概况 招兵沟隧道地处河北省承德市丰宁县胡麻营沟乡境内，设计为双线隧道。进口里程为 DK217+694，出口里程为 DK218+000，全长 306m。正洞围岩情况：Ⅴ级围岩占 47%，Ⅳ级围岩占 28%，Ⅲ级围岩占 25%。该隧道为曲线隧道，隧道内纵坡为单向上坡。隧道出口处植被较茂盛，地表土层相对较厚。隧道出口位于山谷，交通不便，洞口和弃碴场需自 523 县道新修施工便道约 3.3km。现场施工场地较为狭小，均需移挖作填，临建土方工程较大。施工所用水源采纳自钻井，施工场地较为狭小，无不良地质状况。本隧道位于燕山山脉西段低中山区，区内山峰林立资源丰富，地表水较为丰富，生态环境脆弱，施工期间需做好环境保护，水土保持工作，设立环保机构和专职环保人员，针对便道、弃土、弃碴等临时工程制定具体的保护方案，贯穿整个施工期间。 1.1 地形地貌 地形起伏较大，山上植被覆盖较少。隧道进出口处自然坡度 20°～45°，自然条件不好。 1.2 工程地质 隧道地层岩性：隧道地层为片麻岩。洞身重要位于片麻岩中，灰色，弱风化，节理裂缝隙较发育，岩体呈块状、碎石状结构。 1.3 水文地质 本隧道地下水类型重要为基岩裂隙水。基岩裂隙水：由于该隧道围岩多为片麻岩，雨季地下水会对施工导致较大影响。2.隧道开挖方案 2.1 明洞及洞门开挖方案 下载后可任意编辑 明洞段开挖先进行仰坡锚喷加固后，采纳明挖的方式进行开挖洞门为翼墙式洞门（w=170）。洞口结构段施工测量放样，拟定洞口准确位置。并具体计算各段的坐标及尺寸，做好与之相应的模板及支撑的设计。 2.2 进洞方案 一方面开挖并施作洞口边仰坡截水沟，以截排地表水，截水天沟距边仰坡开挖边沿不小于 10m，沟底纵坡不小于 1‰。排水沟与路基排水系统相衔接。机械或人工不能直接开挖的土石方，采纳浅孔台阶控制爆破开挖。 开挖形成的坡面按设计规定及时进行封闭防护，避开长时间暴露，导致坡面坍塌。对开挖面进行注浆封闭，并及时施工支护。 2.3 台阶法开挖方案 本隧道Ⅲ级围岩共 71m，Ⅳ级围岩总长度为 91m，Ⅴ级围岩总长度为144m，采纳台阶法开挖。 2.3.1 开挖工艺流程 台阶法开挖施工工艺流程见下图。台阶法开挖施工工艺流程图 下载后可任意编辑2.3.2 施工工艺 台阶法开挖施工工序见下图。 台阶法开挖施工工艺流程图2.3.3 施工方法环节 示意图说明下载后可任意编辑第一步钻眼爆破，台阶法开挖。根据地质情况，必要时先施作拱部超前小导管...
