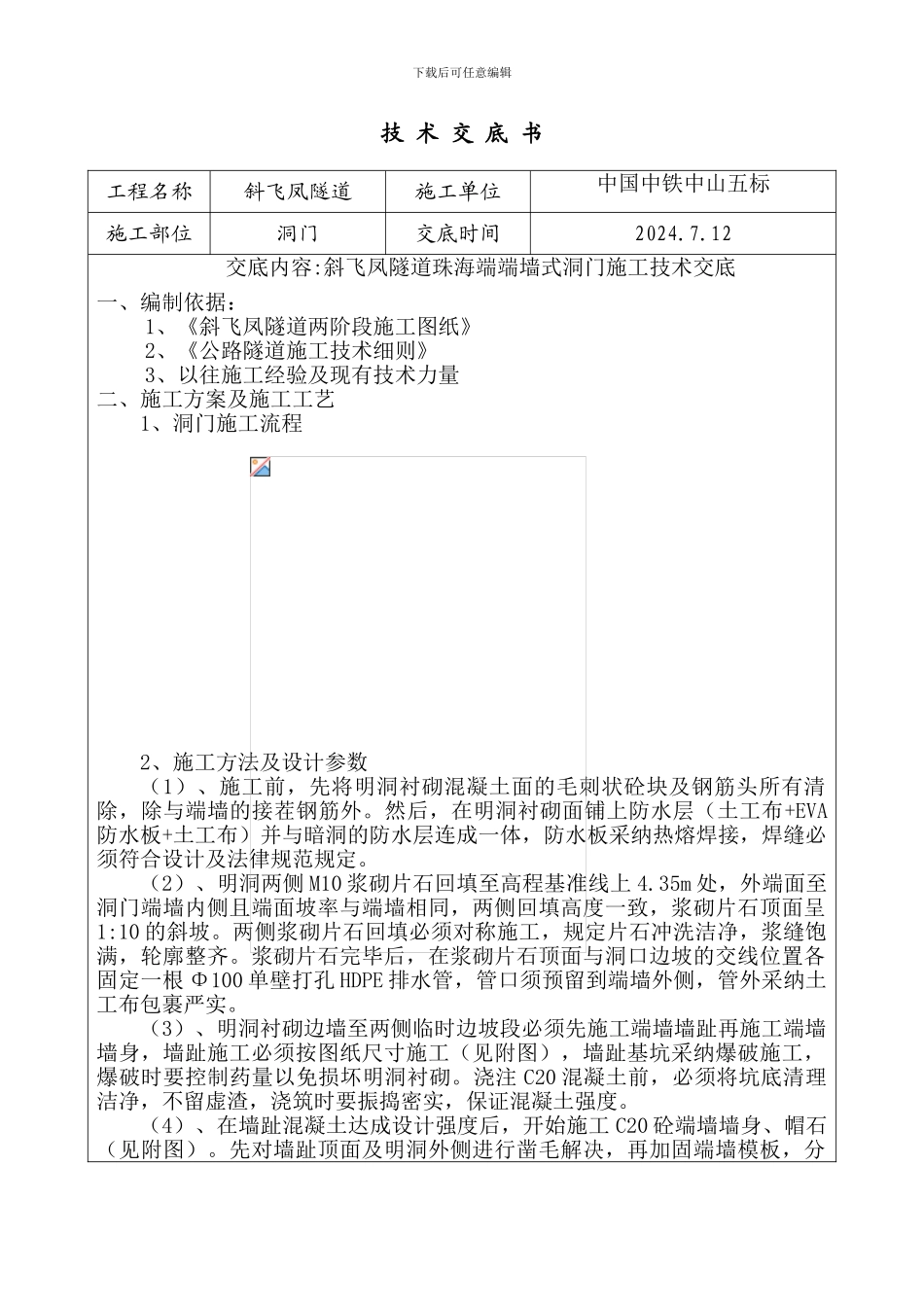

下载后可任意编辑技 术 交 底 书工程名称斜飞凤隧道施工单位中国中铁中山五标施工部位洞门交底时间2024.7.12交底内容:斜飞凤隧道珠海端端墙式洞门施工技术交底一、编制依据： 1、《斜飞凤隧道两阶段施工图纸》 2、《公路隧道施工技术细则》 3、以往施工经验及现有技术力量二、施工方案及施工工艺1、洞门施工流程2、施工方法及设计参数（1）、施工前，先将明洞衬砌混凝土面的毛刺状砼块及钢筋头所有清除，除与端墙的接茬钢筋外。然后，在明洞衬砌面铺上防水层（土工布+EVA防水板+土工布）并与暗洞的防水层连成一体，防水板采纳热熔焊接，焊缝必须符合设计及法律规范规定。（2）、明洞两侧 M10 浆砌片石回填至高程基准线上 4.35m 处，外端面至洞门端墙内侧且端面坡率与端墙相同，两侧回填高度一致，浆砌片石顶面呈1:10 的斜坡。两侧浆砌片石回填必须对称施工，规定片石冲洗洁净，浆缝饱满，轮廓整齐。浆砌片石完毕后，在浆砌片石顶面与洞口边坡的交线位置各固定一根 Φ100 单壁打孔 HDPE 排水管，管口须预留到端墙外侧，管外采纳土工布包裹严实。（3）、明洞衬砌边墙至两侧临时边坡段必须先施工端墙墙趾再施工端墙墙身，墙趾施工必须按图纸尺寸施工（见附图），墙趾基坑采纳爆破施工，爆破时要控制药量以免损坏明洞衬砌。浇注 C20 混凝土前，必须将坑底清理洁净，不留虚渣，浇筑时要振捣密实，保证混凝土强度。（4）、在墙趾混凝土达成设计强度后，开始施工 C20 砼端墙墙身、帽石（见附图）。先对墙趾顶面及明洞外侧进行凿毛解决，再加固端墙模板，分下载后可任意编辑层浇注。模板采纳竹胶板、方木、脚手架加固，模板接缝及与明洞衬砌、临时边坡间的缝隙必须堵塞严实，防止漏浆、跑模，此外必须将 Φ100 单壁打孔 HDPE 排水管管口预留出来，保证排水通畅。由于端墙尺寸较大、跨度较长，采纳分层分部立模浇筑振捣，必须保证墙面在同一个平面内，混凝土面美观、无任何质量问题。（5）、土石回填必须分层回填、夯实，层厚不得超过 50cm，砾石直径不得大于 15cm。明洞衬砌两侧必须同时对称回填，减少对明洞衬砌的偏压。土石回填面从明洞中线至两边、从仰坡至端墙均为 1:10 的下坡面。回填结束后，在端墙内侧采纳 M7.5 的浆砌片石修砌排水沟，截面尺寸见附图。（6）、在土石层上采纳粘土覆盖、夯实，防止雨水渗漏，导致安全隐患，层厚 50cm。3、技术规定（1）、端墙、冀墙结构几何尺寸允许偏差为：基础轴线偏差：15mm，表...
