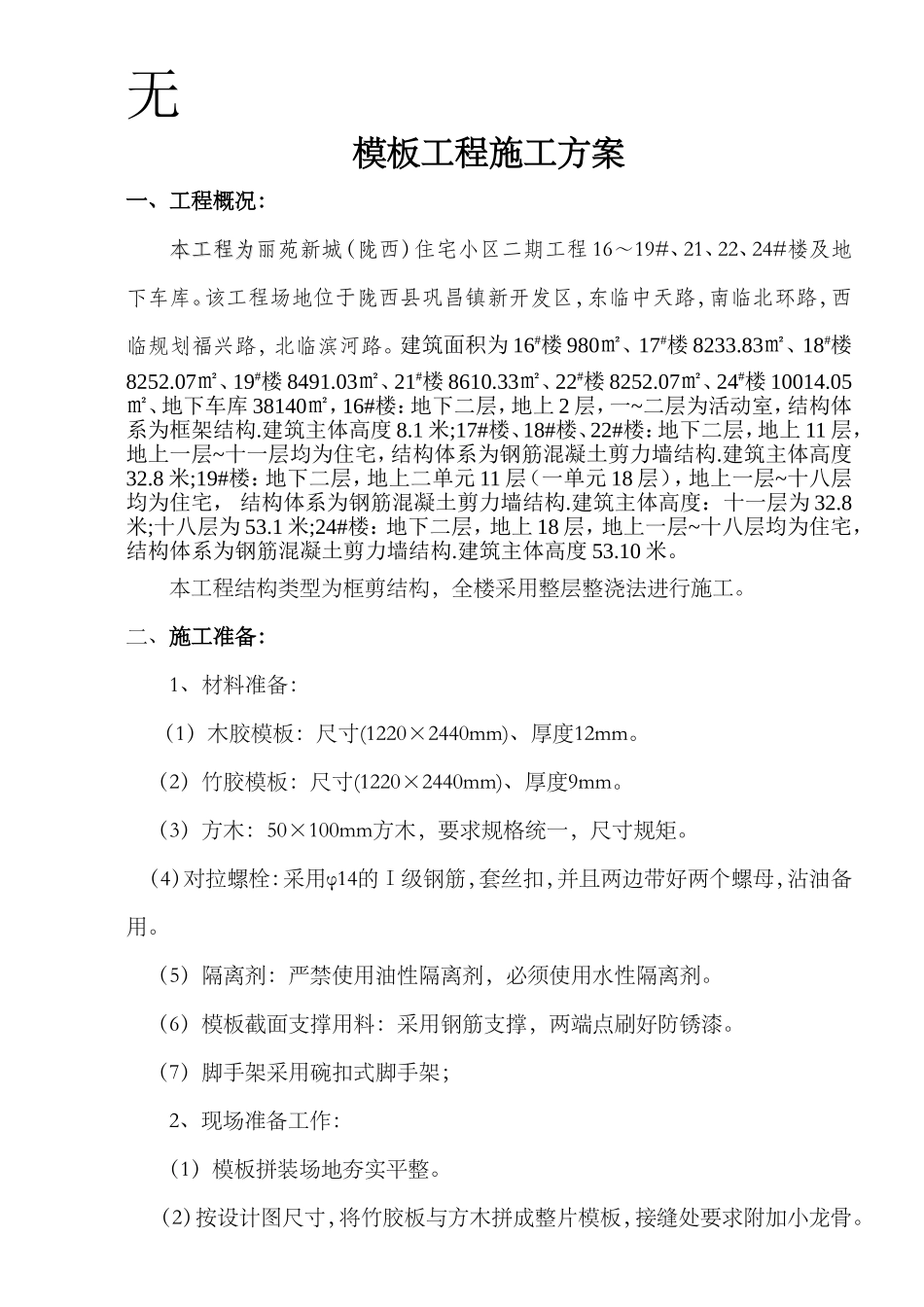

无模板工程施工方案一、工程概况：本工程为本工程为丽苑新城（陇西）住宅小区二期工程16～19#、21、22、24#楼及地下车库。。该工程场地位于陇西县巩昌镇新开发区，东临中天路，南临北环路，西临规划福兴路，北临滨河路。建筑面积为16#楼980㎡、17#楼8233.83㎡、18#楼8252.07㎡、19#楼8491.03㎡、21#楼8610.33㎡、22#楼8252.07㎡、24#楼10014.05㎡、地下车库38140㎡，16#楼：地下二层，地上2层，一~二层为活动室，结构体系为框架结构.建筑主体高度8.1米;17#楼、18#楼、22#楼：地下二层，地上11层，地上一层~十一层均为住宅，结构体系为钢筋混凝土剪力墙结构.建筑主体高度32.8米;19#楼：地下二层，地上二单元11层（一单元18层），地上一层~十八层均为住宅，结构体系为钢筋混凝土剪力墙结构.建筑主体高度：十一层为32.8米;十八层为53.1米;24#楼：地下二层，地上18层，地上一层~十八层均为住宅，结构体系为钢筋混凝土剪力墙结构.建筑主体高度53.10米。本工程结构类型为框剪结构，全楼采用整层整浇法进行施工。二、施工准备：1、材料准备：（1）木胶模板：尺寸(1220×2440mm)、厚度12mm。（2）竹胶模板：尺寸(1220×2440mm)、厚度9mm。（3）方木：50×100mm方木，要求规格统一，尺寸规矩。（4）对拉螺栓：采用φ14的Ⅰ级钢筋，套丝扣，并且两边带好两个螺母，沾油备用。（5）隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。（6）模板截面支撑用料：采用钢筋支撑，两端点刷好防锈漆。（7）脚手架采用碗扣式脚手架；2、现场准备工作：（1）模板拼装场地夯实平整。（2）按设计图尺寸，将竹胶板与方木拼成整片模板，接缝处要求附加小龙骨。无（3）竹胶模板锯开的边及时用防水油漆封边两道，防止竹胶模板使用过程中开裂、起皮。（4）模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷隔离剂，分规格码放，并有防雨、防潮、防砸措施。（5）放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层。（6）柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办理好隐蔽验收手续。（7）模板及其支架应具有足够的承载能力、刚度和稳定性。三、模板安装1、墙、柱模板支设墙、柱模板施工工艺流程：施工准备——模板配制——抄平放线——砂浆找平——墙、柱模板吊装就位——支撑加固——校正模板位置——浇筑砼——模板拆除清理（1）地下室及主体模板支设1）、剪力墙模板采用木胶合模板，沿长度方向横向放置，50×100木方作为竖向背楞，间距250mm；φ14拉杆加钩头螺栓及3型扣件，双φ48×3.6钢架杆加固，其间距从墙底200mm高处至墙顶为：450(竖向)×450mm(横向)。钢管箍间距与对拉拉杆间距一致，第一道对拉螺栓距地为200mm，以防墙根部涨模。墙模内侧支撑与满堂架拉牢，形成一整体，外侧支撑与基坑周围连接牢固。为控制剪力墙的钢筋保护层符合规范要求，按照操作规程要求放剪力墙内撑杆（带钢筋保护层）。内外剪力墙模板如附图所示。无模板拆除后，地下室及主体外墙对拉拉杆部位按以下方法处理：首先用气焊将对拉拉杆齐根割掉；然后将拉杆头涂防锈漆后用掺硅质防水剂的1：2.5水泥砂浆压实抹平。（a）图为其他剪力墙、柱等拉杆示意图。（b）图为外剪力墙、柱拉杆示意图。对拉螺杆示意图无墙模支设图2）、柱模板采用木胶合模板、50×100木方背楞，φ48×3.6钢架杆作为柱箍，其间距从柱底200mm高处至柱顶均为600mm，并设φ20PVC套管加φ14拉杆，竖向间距同柱箍，柱模支撑与满堂架拉牢，形成一整体。每一施工段柱支设时必须按排平行拉通线，确保每根柱垂直且在同一轴线上。2、梁、板模板支设梁、板模板施工工艺流程：施工准备－模板配制－搭设梁板架子—找平支梁底模—绑扎梁钢筋—封梁侧模—板下顶撑—找平支平板模板－绑板筋、浇筑砼－模板拆除清理支设梁模板前，应按尺寸先将梁底、梁侧模板加工好，并将模板钉上50mm×100mm木方，间距300mm；梁模的支设采用φ48×3.6规格的钢管，利用扣件连接组成支承架。梁侧小立杆间距为600mm，根据层高、荷载情况确定立无杆间距600mm。当梁高小于700mm时梁侧可用支承架立杆做挡撑，同...
