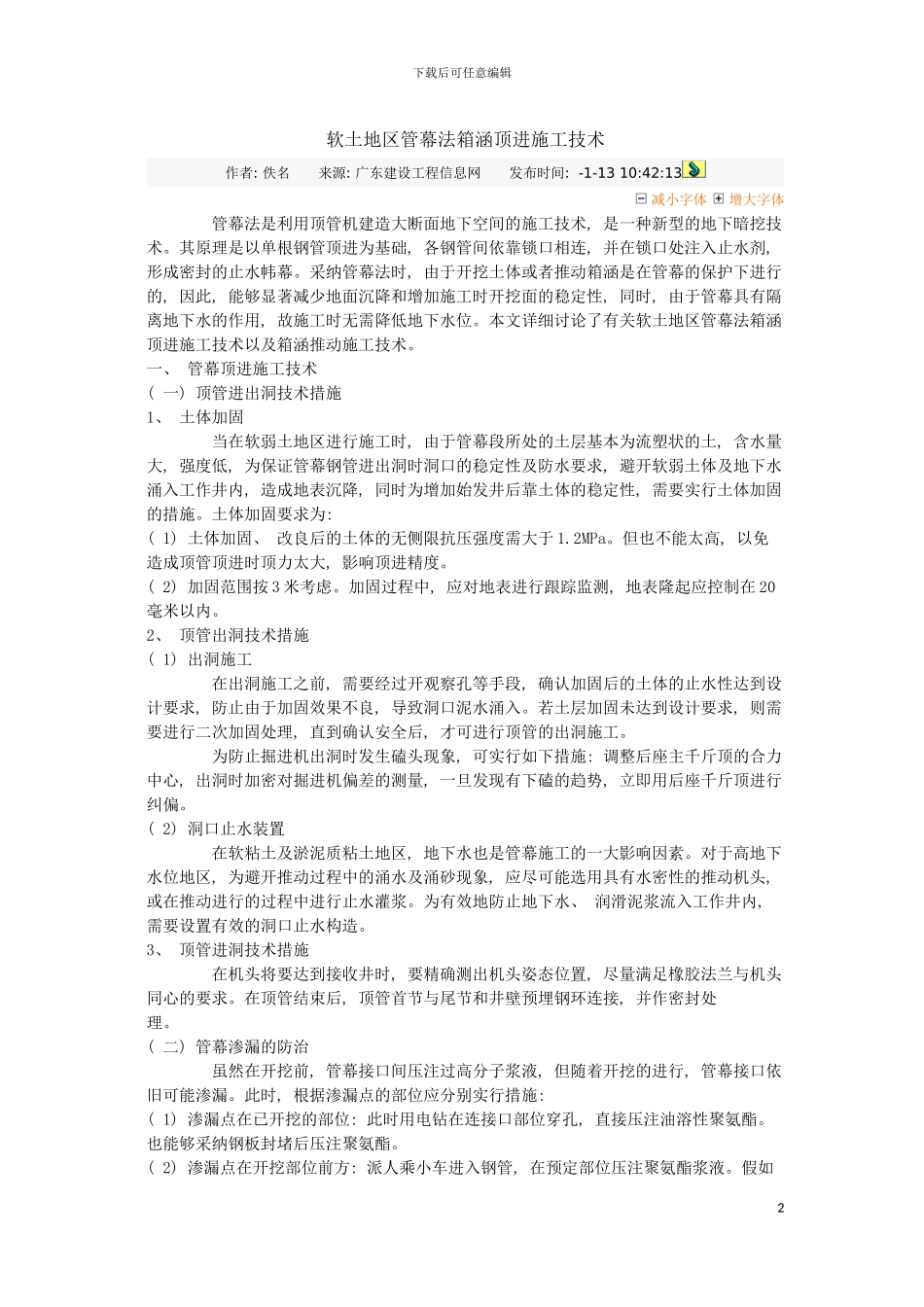

下载后可任意编辑顶进施工工艺1下载后可任意编辑软土地区管幕法箱涵顶进施工技术作者: 佚名 来源: 广东建设工程信息网 发布时间: -1-13 10:42:13减小字体 增大字体 管幕法是利用顶管机建造大断面地下空间的施工技术, 是一种新型的地下暗挖技术。其原理是以单根钢管顶进为基础, 各钢管间依靠锁口相连, 并在锁口处注入止水剂, 形成密封的止水帏幕。采纳管幕法时, 由于开挖土体或者推动箱涵是在管幕的保护下进行的, 因此, 能够显著减少地面沉降和增加施工时开挖面的稳定性, 同时, 由于管幕具有隔离地下水的作用, 故施工时无需降低地下水位。本文详细讨论了有关软土地区管幕法箱涵顶进施工技术以及箱涵推动施工技术。 一、 管幕顶进施工技术 ( 一) 顶管进出洞技术措施 1、 土体加固 当在软弱土地区进行施工时, 由于管幕段所处的土层基本为流塑状的土, 含水量大, 强度低, 为保证管幕钢管进出洞时洞口的稳定性及防水要求, 避开软弱土体及地下水涌入工作井内, 造成地表沉降, 同时为增加始发井后靠土体的稳定性, 需要实行土体加固的措施。土体加固要求为: ( 1) 土体加固、 改良后的土体的无侧限抗压强度需大于 1.2MPa。但也不能太高, 以免造成顶管顶进时顶力太大, 影响顶进精度。 ( 2) 加固范围按 3 米考虑。加固过程中, 应对地表进行跟踪监测, 地表隆起应控制在 20毫米以内。 2、 顶管出洞技术措施 ( 1) 出洞施工 在出洞施工之前, 需要经过开观察孔等手段, 确认加固后的土体的止水性达到设计要求, 防止由于加固效果不良, 导致洞口泥水涌入。若土层加固未达到设计要求, 则需要进行二次加固处理, 直到确认安全后, 才可进行顶管的出洞施工。 为防止掘进机出洞时发生磕头现象, 可实行如下措施: 调整后座主千斤顶的合力中心, 出洞时加密对掘进机偏差的测量, 一旦发现有下磕的趋势, 立即用后座千斤顶进行纠偏。 ( 2) 洞口止水装置 在软粘土及淤泥质粘土地区, 地下水也是管幕施工的一大影响因素。对于高地下水位地区, 为避开推动过程中的涌水及涌砂现象, 应尽可能选用具有水密性的推动机头, 或在推动进行的过程中进行止水灌浆。为有效地防止地下水、 润滑泥浆流入工作井内, 需要设置有效的洞口止水构造。 3、 顶管进洞技术措施 在机头将要达到接收井时, 要精确测出机头姿态位置, 尽量满足橡胶法兰与机头同心的要求。在顶管结束后, 顶管首节与尾节和井壁预埋钢环连接, 并作...
