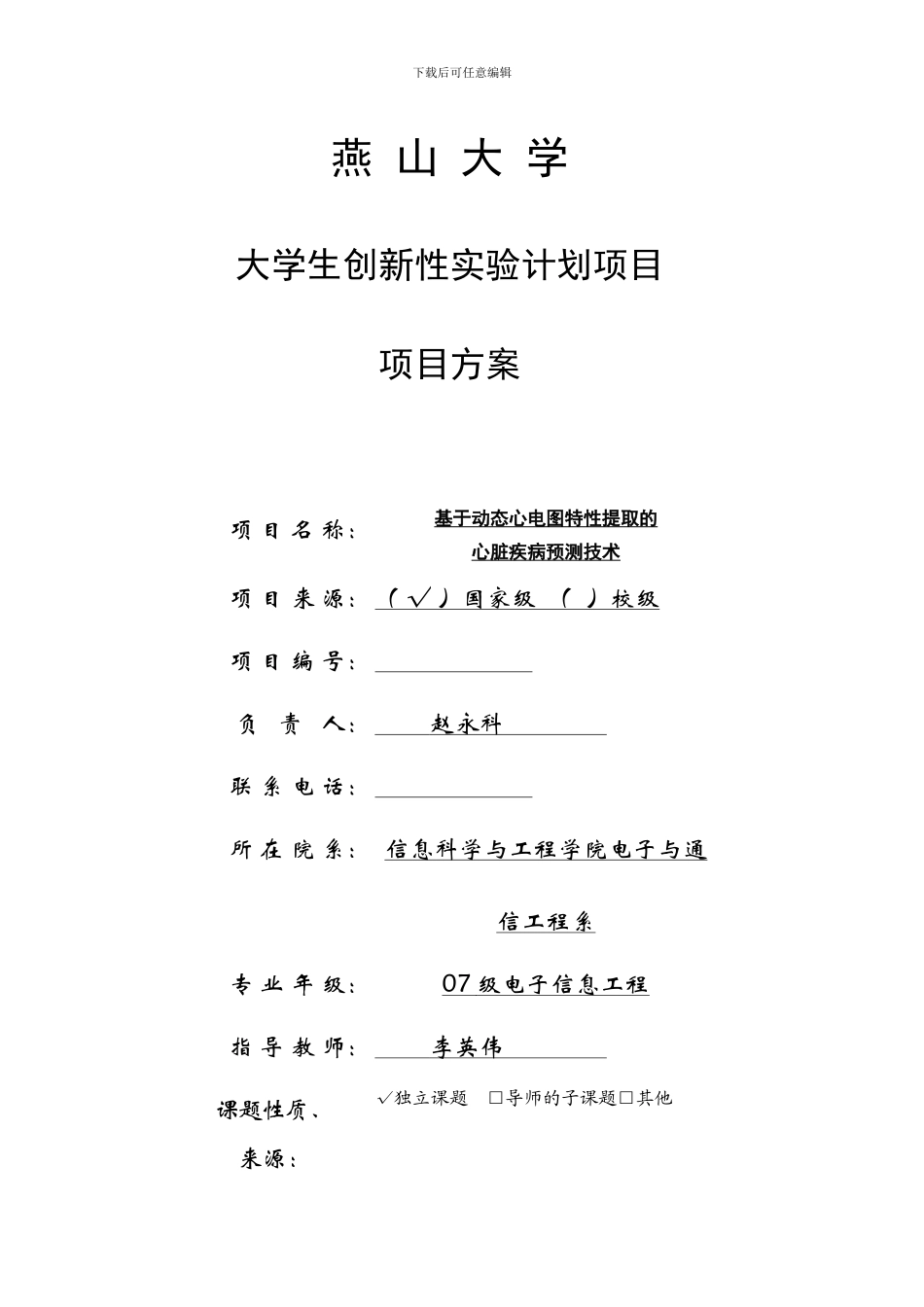

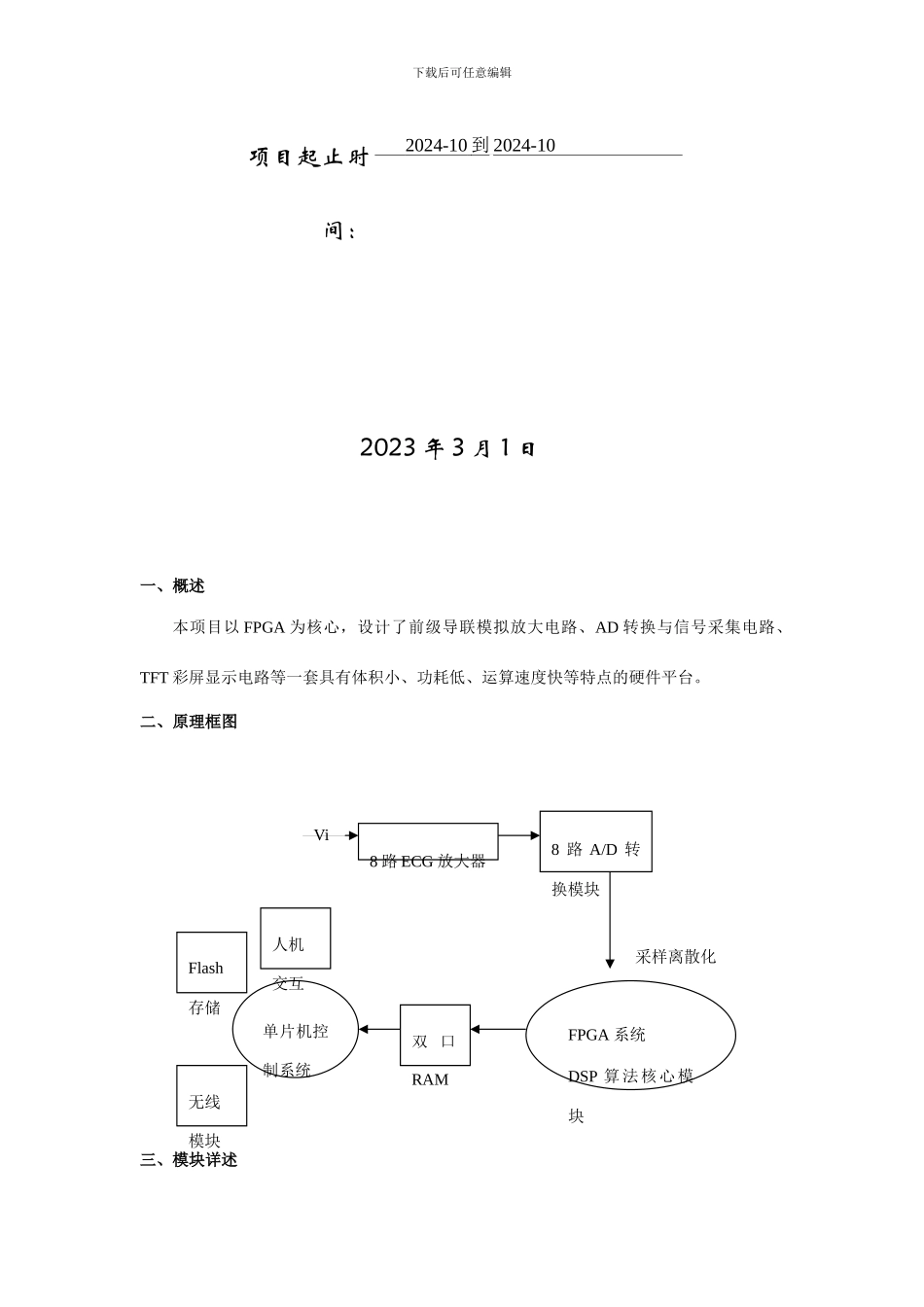

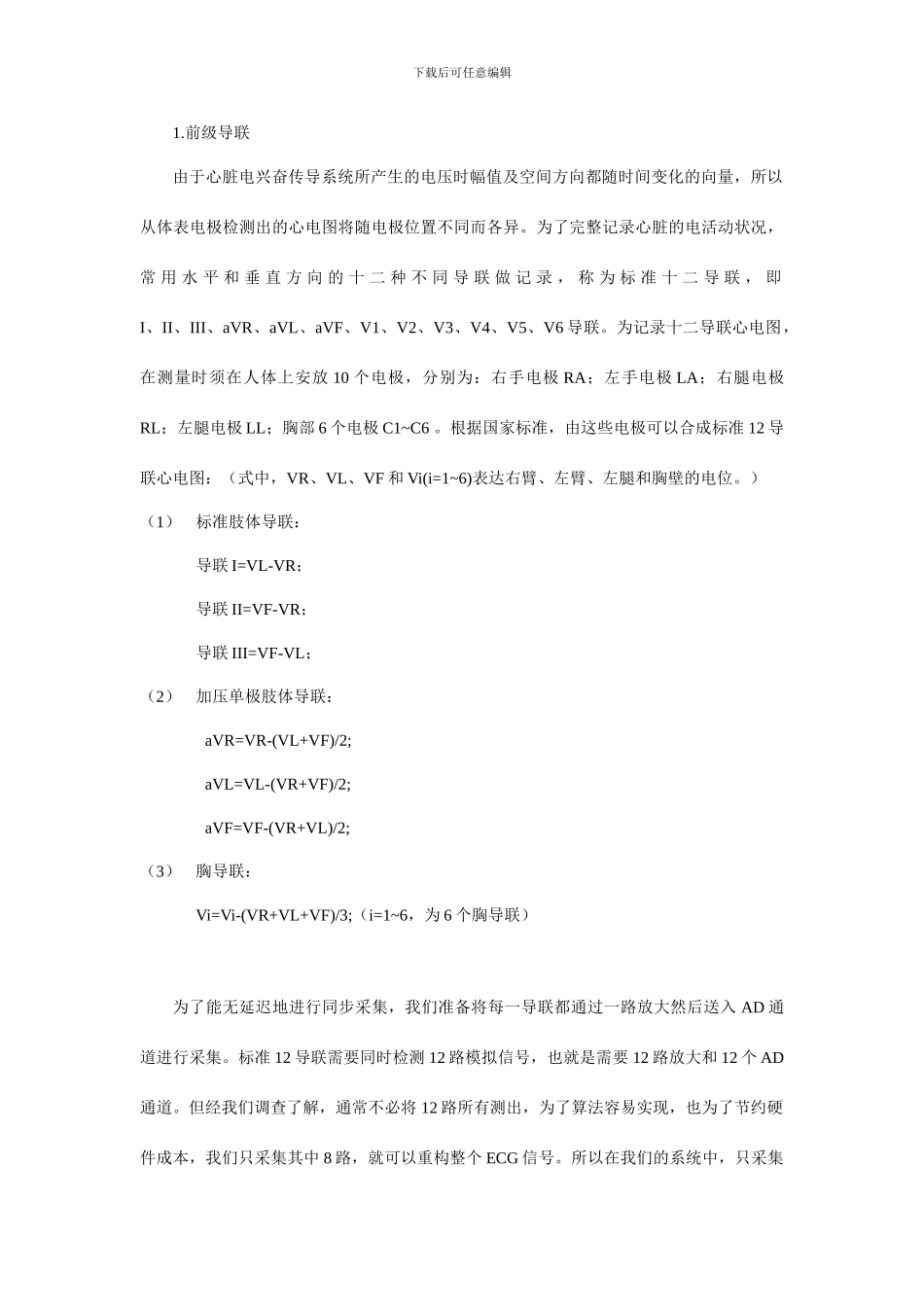

下载后可任意编辑燕 山 大 学大学生创新性实验计划项目项目方案项 目 名 称：基于动态心电图特性提取的心脏疾病预测技术项 目 来 源： （ √ ）国家级 （ ）校级项 目 编 号： 负 责 人： 赵永科 联 系 电 话： 所 在 院 系： 信息科学与工程学院电子与通信工程系专 业 年 级：07 级电子信息工程 指 导 教 师： 李英伟 课题性质、来源： √独立课题 □导师的子课题□其他 下载后可任意编辑项目起止时间： 2024-10 到 2024-10 2023 年 3 月 1 日一、概述本项目以 FPGA 为核心，设计了前级导联模拟放大电路、AD 转换与信号采集电路、TFT 彩屏显示电路等一套具有体积小、功耗低、运算速度快等特点的硬件平台。 二、原理框图三、模块详述8 路 ECG 放大器Vi8 路 A/D 转换模块采样离散化FPGA 系统DSP 算法核心模块双 口RAM单片机控制系统人机交互无线模块Flash存储下载后可任意编辑1.前级导联由于心脏电兴奋传导系统所产生的电压时幅值及空间方向都随时间变化的向量，所以从体表电极检测出的心电图将随电极位置不同而各异。为了完整记录心脏的电活动状况，常 用 水 平 和 垂 直 方 向 的 十 二 种 不 同 导 联 做 记 录 ， 称 为 标 准 十 二 导 联 ， 即I、II、III、aVR、aVL、aVF、V1、V2、V3、V4、V5、V6 导联。为记录十二导联心电图，在测量时须在人体上安放 10 个电极，分别为：右手电极 RA；左手电极 LA；右腿电极RL；左腿电极 LL；胸部 6 个电极 C1~C6 。根据国家标准，由这些电极可以合成标准 12 导联心电图：（式中，VR、VL、VF 和 Vi(i=1~6)表达右臂、左臂、左腿和胸壁的电位。）（1）标准肢体导联：导联 I=VL-VR；导联 II=VF-VR；导联 III=VF-VL；（2）加压单极肢体导联：aVR=VR-(VL+VF)/2;aVL=VL-(VR+VF)/2;aVF=VF-(VR+VL)/2;（3）胸导联：Vi=Vi-(VR+VL+VF)/3;（i=1~6，为 6 个胸导联）为了能无延迟地进行同步采集，我们准备将每一导联都通过一路放大然后送入 AD 通道进行采集。标准 12 导联需要同时检测 12 路模拟信号，也就是需要 12 路放大和 12 个 AD通道。但经我们调查了解，通常不必将 12 路所有测出，为了算法容易实现，也为了节约硬件成本，我们只采集其中 8 路，就可以重构整个 ECG 信号。所以在我们的系统中，只采集下载后可任意编辑以下几路信号：导联 I，导联 II，V1~V6。其余 4 导...
