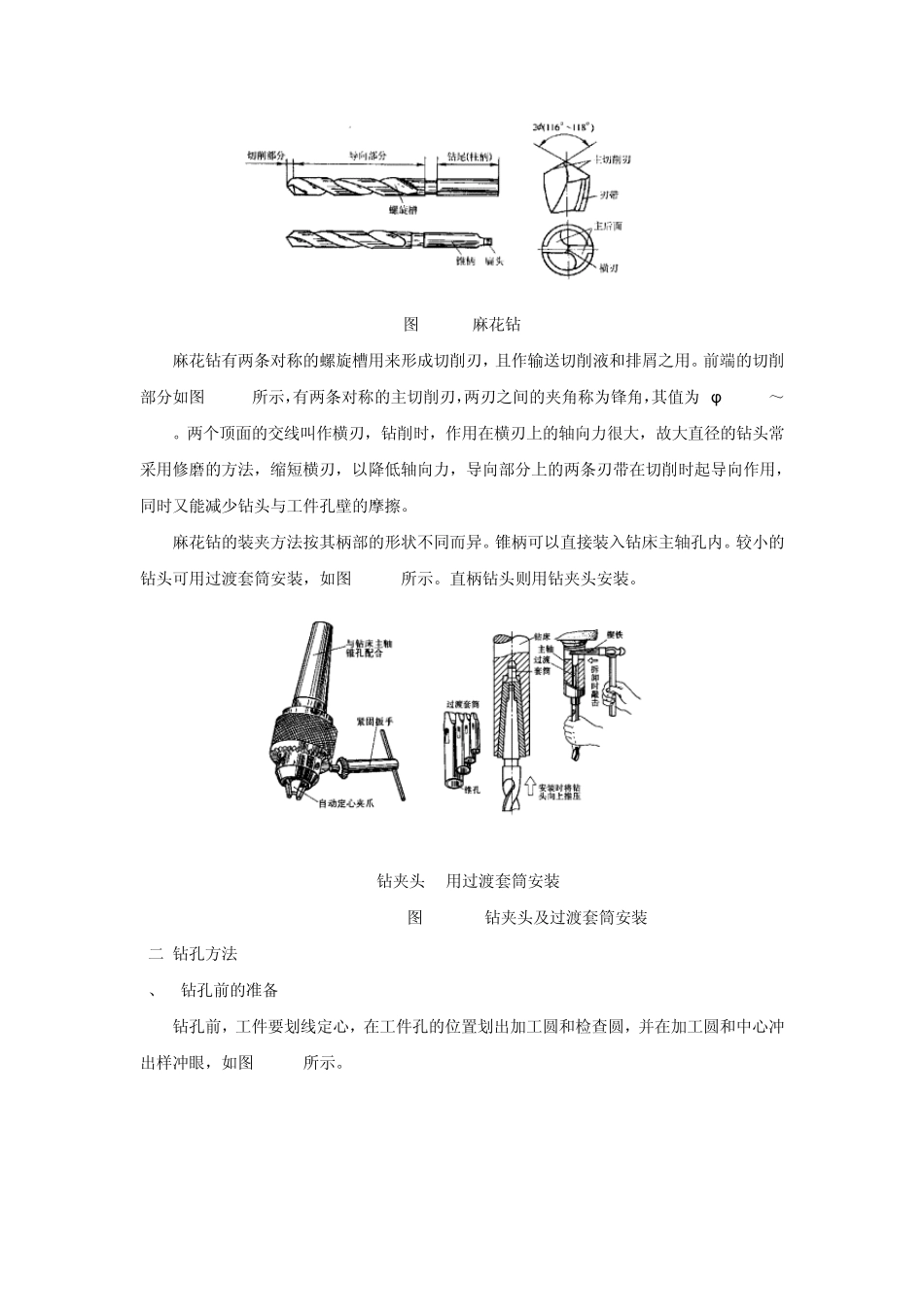

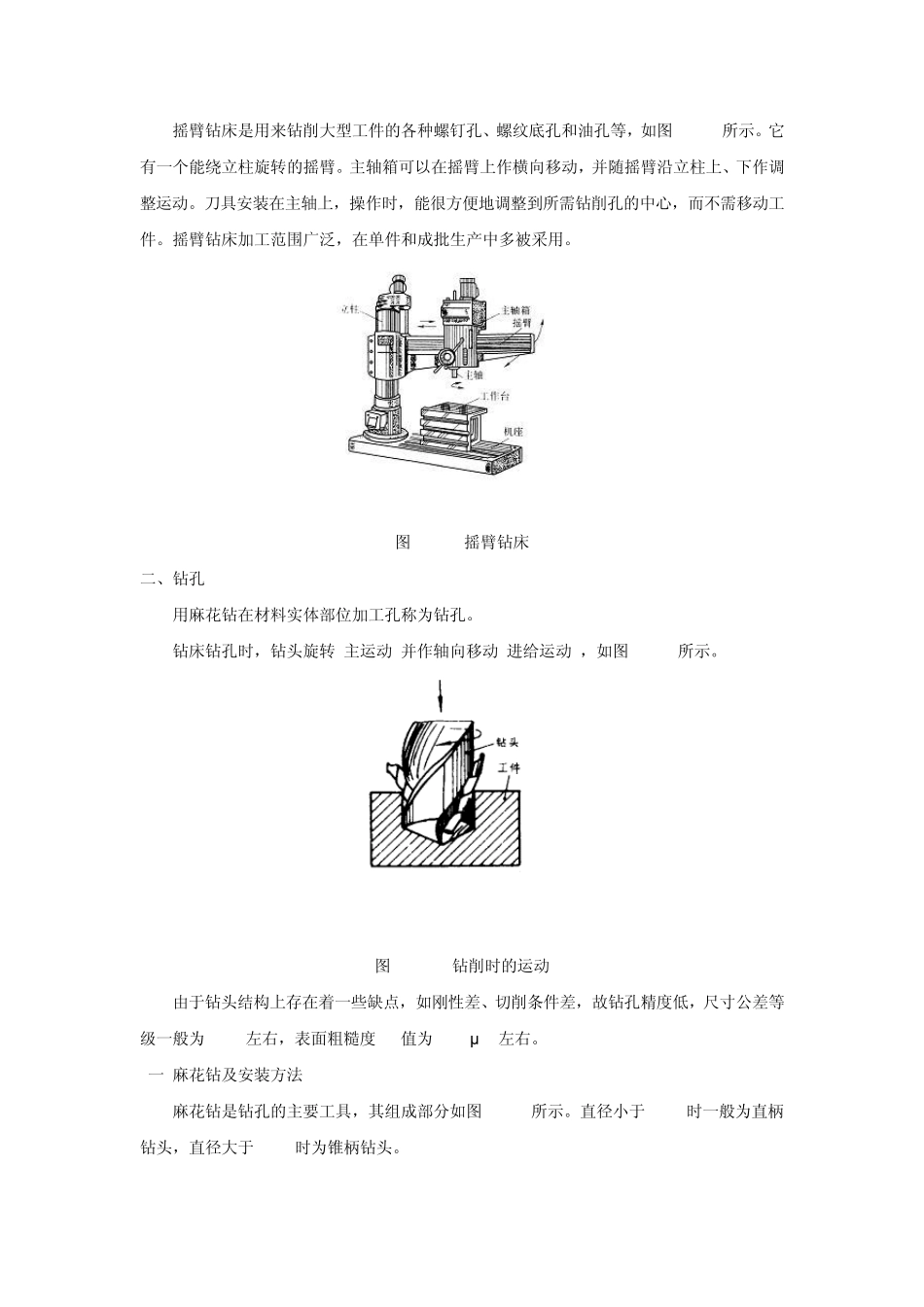

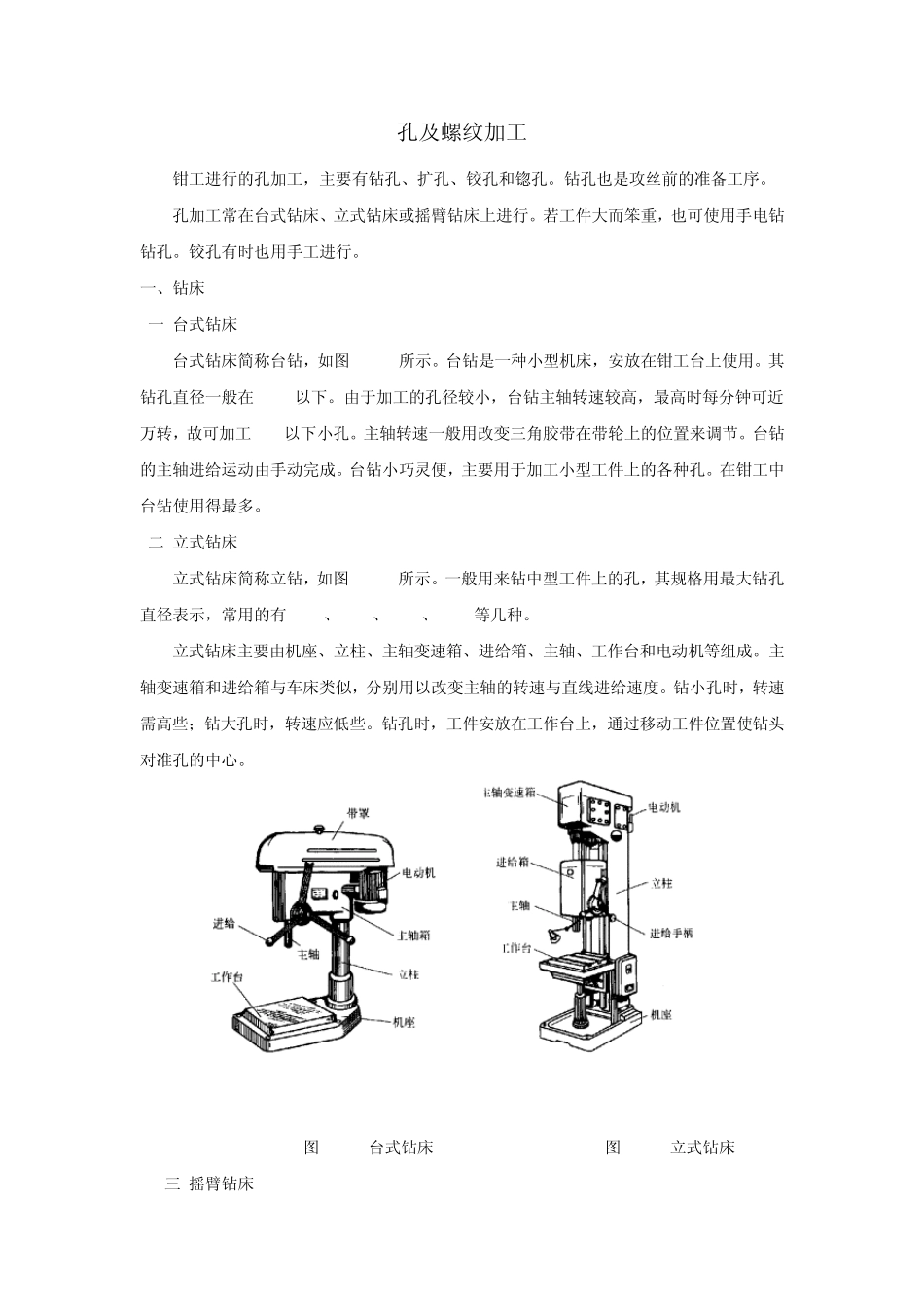

孔及螺纹加工 钳工进行的孔加工，主要有钻孔、扩孔、铰孔和锪孔。钻孔也是攻丝前的准备工序。 孔加工常在台式钻床、立式钻床或摇臂钻床上进行。若工件大而笨重，也可使用手电钻钻孔。铰孔有时也用手工进行。 一、钻床 (一)台式钻床 台式钻床简称台钻，如图 11-43所示。台钻是一种小型机床，安放在钳工台上使用。其钻孔直径一般在 12mm以下。由于加工的孔径较小，台钻主轴转速较高，最高时每分钟可近万转，故可加工1mm以下小孔。主轴转速一般用改变三角胶带在带轮上的位置来调节。台钻的主轴进给运动由手动完成。台钻小巧灵便，主要用于加工小型工件上的各种孔。在钳工中台钻使用得最多。 (二)立式钻床 立式钻床简称立钻，如图 11-44所示。一般用来钻中型工件上的孔，其规格用最大钻孔直径表示，常用的有25mm、35mm、4Omm、5Omm等几种。 立式钻床主要由机座、立柱、主轴变速箱、进给箱、主轴、工作台和电动机等组成。主轴变速箱和进给箱与车床类似，分别用以改变主轴的转速与直线进给速度。钻小孔时，转速需高些；钻大孔时，转速应低些。钻孔时，工件安放在工作台上，通过移动工件位置使钻头对准孔的中心。 图 11-43台式钻床 图 11-44立式钻床 (三)摇臂钻床 摇臂钻床是用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等，如图 11-45所示。它有一个能绕立柱旋转的摇臂。主轴箱可以在摇臂上作横向移动，并随摇臂沿立柱上、下作调整运动。刀具安装在主轴上，操作时，能很方便地调整到所需钻削孔的中心，而不需移动工件。摇臂钻床加工范围广泛，在单件和成批生产中多被采用。 图 11-45 摇臂钻床 二、钻孔 用麻花钻在材料实体部位加工孔称为钻孔。 钻床钻孔时，钻头旋转(主运动)并作轴向移动(进给运动)，如图 11-46所示。 图 11-46 钻削时的运动 由于钻头结构上存在着一些缺点，如刚性差、切削条件差，故钻孔精度低，尺寸公差等级一般为 ITl2左右，表面粗糙度 Ra值为 12.5μ m左右。 (一)麻花钻及安装方法 麻花钻是钻孔的主要工具，其组成部分如图 11-47所示。直径小于 12mm时一般为直柄钻头，直径大于 12mm时为锥柄钻头。 图11-47 麻花钻 麻花钻有两条对称的螺旋槽用来形成切削刃，且作输送切削液和排屑之用。前端的切削部分如图11-47所示，有两条对称的主切削刃，两刃之间的夹角称为锋角，其值为2φ =1160～1180。两个顶面的交线叫作横刃，钻削时，作用在横刃上的轴向力很大，故大直径的钻头常采用修磨的方法...
