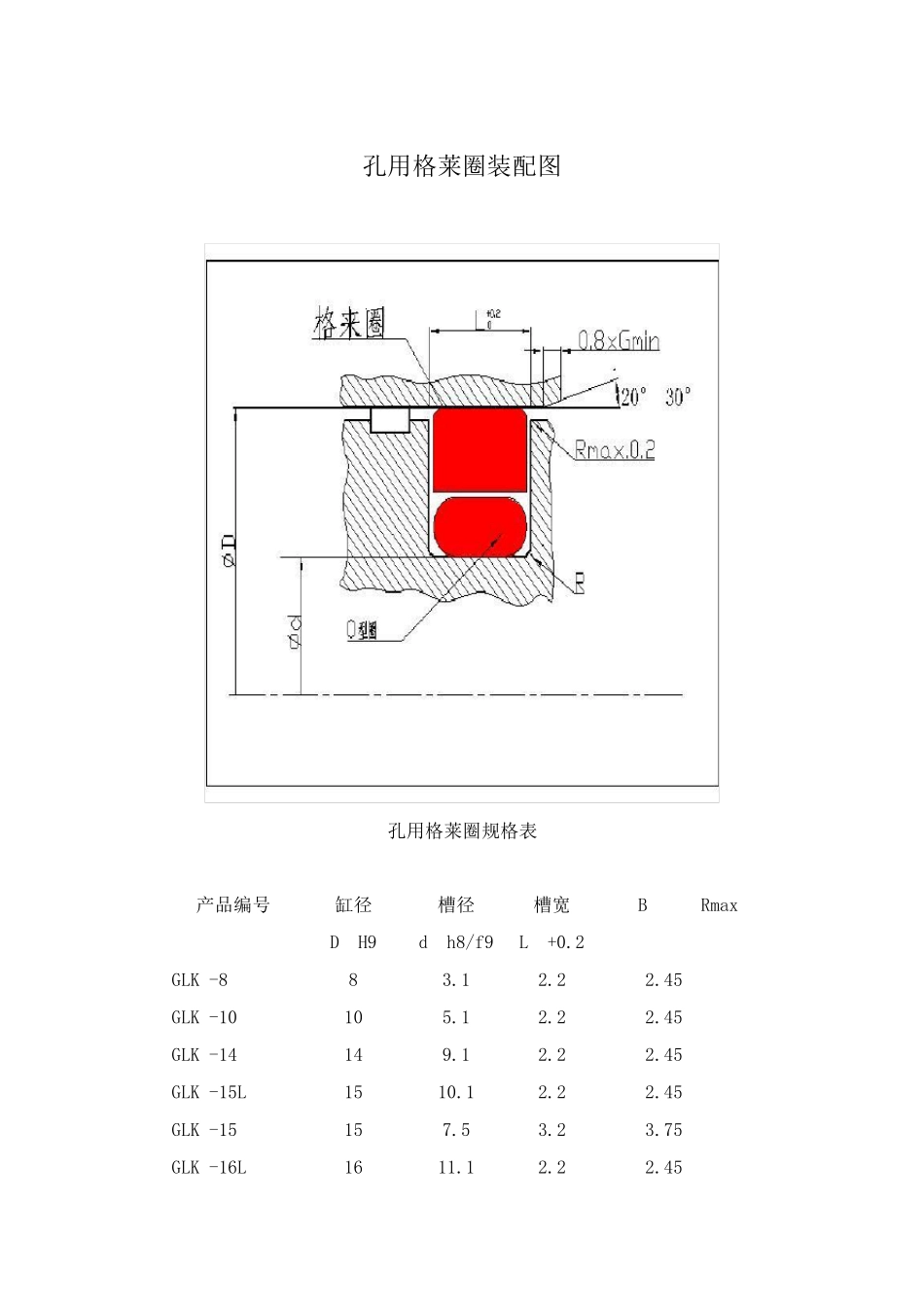

孔用格莱圈装配图

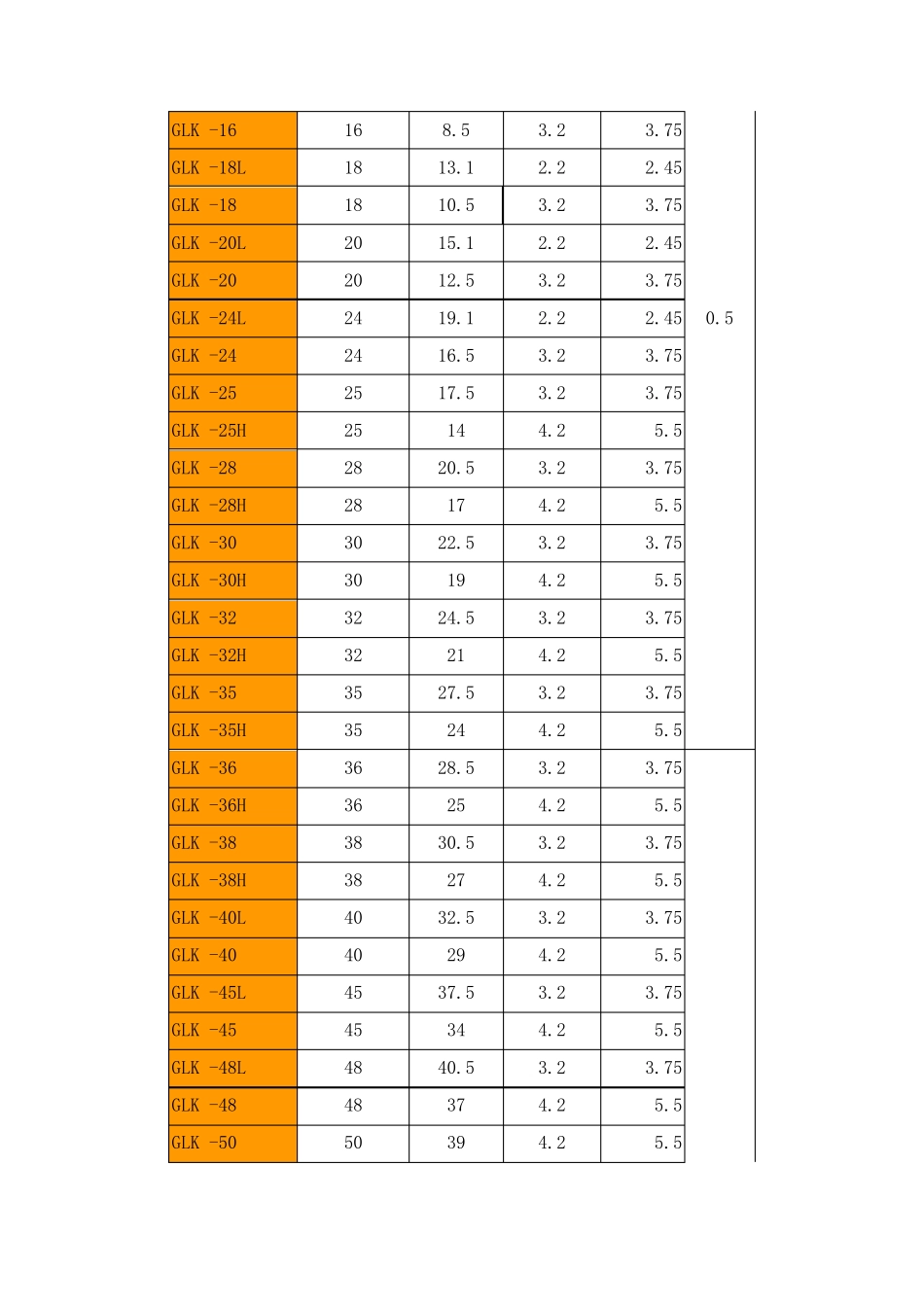

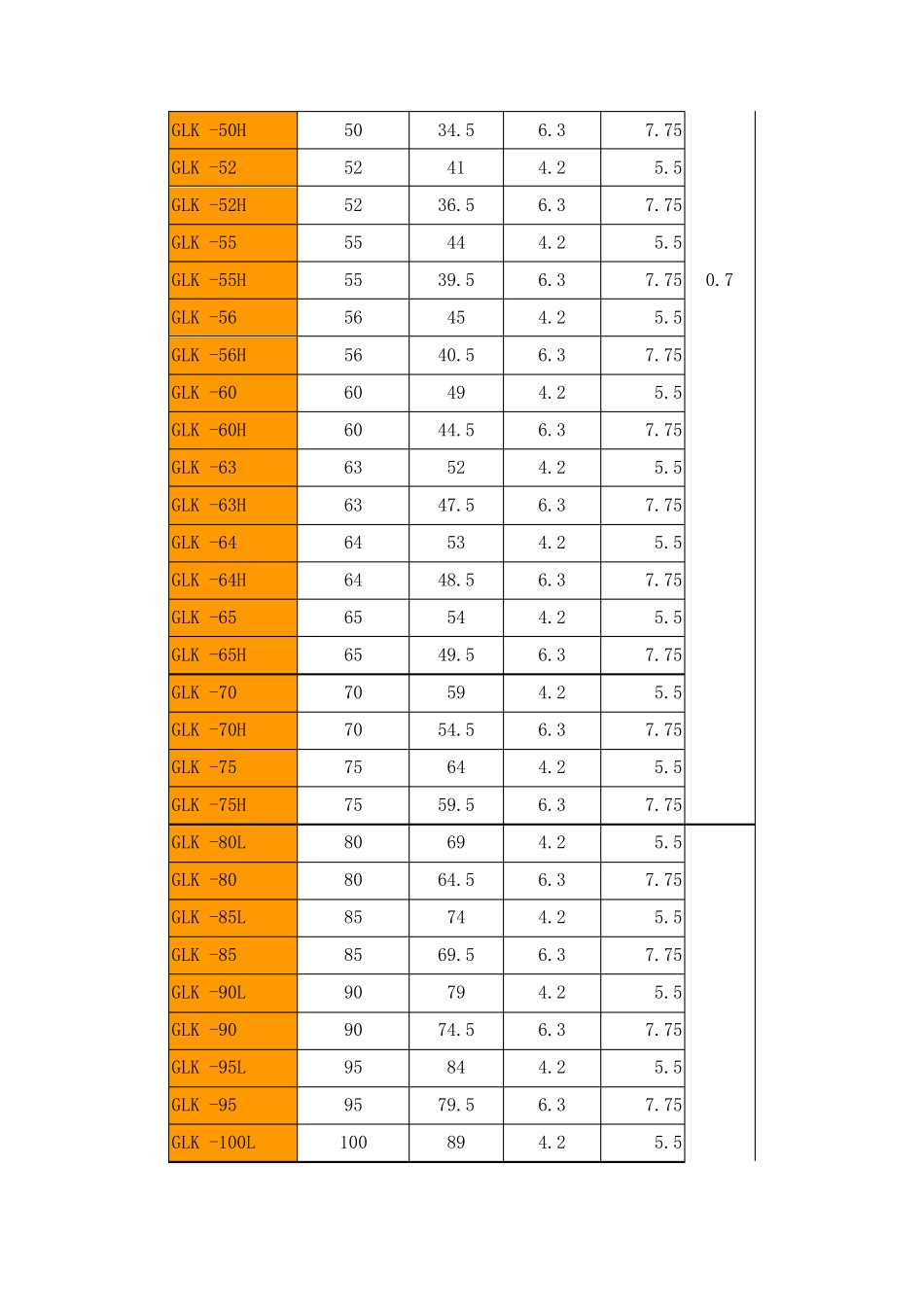

孔用格莱圈装配图 孔用格莱圈规格表 产品编号 缸径 槽径 槽宽 B Rmax D H9 d h8/f9 L +0.2 GLK -8 8 3.1 2.2 2.45 GLK -10 10 5.1 2.2 2.45 GLK -14 14 9.1 2.2 2.45 GLK -15L 15 10.1 2.2 2.45 GLK -15 15 7.5 3.2 3.75 GLK -16L 16 11.1 2.2 2.45 GLK -16 16 8.5 3.2 3.75 GLK -18L 18 13.1 2.2 2.45 GLK -18 18 10.5 3.2 3.75 GLK -20L 20 15.1 2.2 2.45 GLK -20 20 12.5 3.2 3.75 GLK -24L 24 19.1 2.2 2.45 0.5 GLK -24 24 16.5 3.2 3.75 GLK -25 25 17.5 3.2 3.75 GLK -25H 25 14 4.2 5.5 GLK -28 28 20.5 3.2 3.75 GLK -28H 28 17 4.2 5.5 GLK -30 30 22.5 3.2 3.75 GLK -30H 30 19 4.2 5.5 GLK -32 32 24.5 3.2 3.75 GLK -32H 32 21 4.2 5.5 GLK -35 35 27.5 3.2 3.75 GLK -35H 35 24 4.2 5.5 GLK -36 36 28.5 3.2 3.75 GLK -36H 36 25 4.2 5.5 GLK -38 38 30.5 3.2 3.75 GLK -38H 38 27 4.2 5.5 GLK -40L 40 32.5 3.2 3.75 GLK -40 40 29 4.2 5.5 GLK -45L 45 37.5 3.2 3.75 GLK -45 45 34 4.2 5.5 GLK -48L 48 40.5 3.2 3.75 GLK -48 48 37 4.2 5.5 GLK -50 50 39 4.2 5.5 GLK -50H 50 34.5 6.3 7.75 GLK -52 52 41 4.2 5.5 GLK -52H 52 36.5 6.3 7.75 GLK -55 55 44 4.2 5.5 GLK -55H 55 39.5 6.3 7.75 0.7 GLK -56 56 45 4.2 5.5 GLK -56H 56 40.5 6.3 7.75 GLK -60 60 49 4.2 5.5 GLK -60H 60 44.5 6.3 7.75 GLK -63 63 52 4.2 5.5 GLK -63H 63 47.5 6.3 7.75 GLK -64 64 53 4.2 5.5 GLK -64H 64 48.5 6.3 7.75 GLK -65 65 54 4.2 5.5 GLK -65H 65 49.5 6.3 7.75 GLK -70 70 59 4.2 5.5 GLK -70H 70 54.5 6.3 7.75 GLK -75 75 64 4.2 5.5 GLK -75H 75 59.5 6.3 7.75 GLK -80L 80 69 4.2 5.5 GLK -80 80 64.5 6.3 7.75 GLK -85L 85 74 4.2 5.5 GLK -85 85 69.5 6.3 7.75 GLK -90L 90 79 4.2 5.5 GLK -90 90 74.5 6.3 7.75 GLK -95L 95 84 4.2 5.5 GLK -95 95 79.5 6.3 7.75 GLK -100L 100 89 4.2 5.5 GLK -100 100 ...
