孤石处理方案

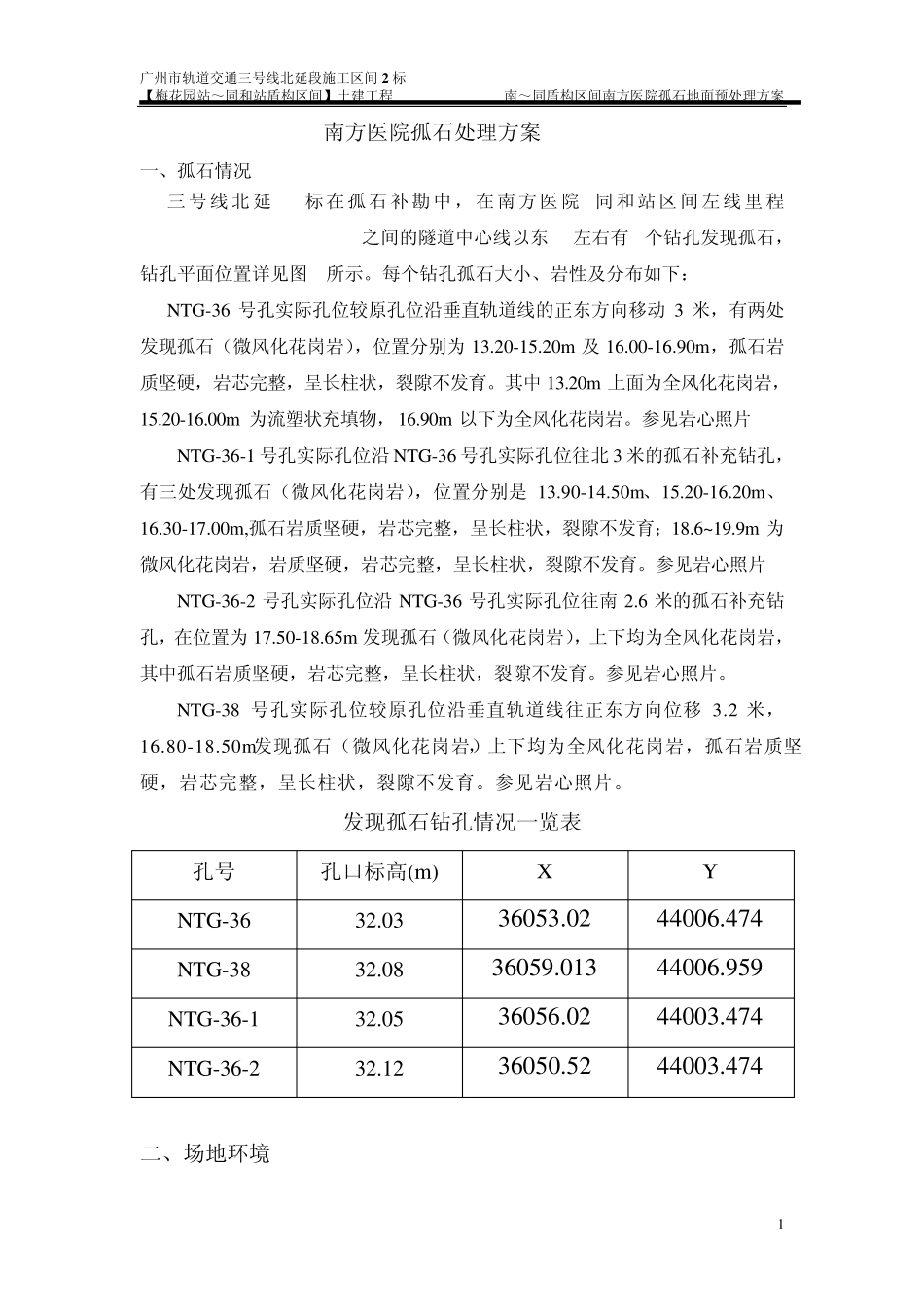

广州市轨道交通三号线北延段施工区间2 标 【梅花园站～同和站盾构区间】土建工程 南～同盾构区间南方医院孤石地面预处理方案 1 南方医院孤石处理方案 一、孤石情况 三号线北延2 标在孤石补勘中，在南方医院~同和站区间左线里程ZDK-4-225.9~ ZDK-4-211.4之间的隧道中心线以东3m左右有 4个钻孔发现孤石，钻孔平面位置详见图 1所示。每个钻孔孤石大小、岩性及分布如下： NTG-36 号孔实际孔位较原孔位沿垂直轨道线的正东方向移动 3 米，有两处发现孤石（微风化花岗岩），位置分别为 13.20-15.20m 及 16.00-16.90m，孤石岩质坚硬，岩芯完整，呈长柱状，裂隙不发育。其中 13.20m 上面为全风化花岗岩，15.20-16.00m 为流塑状充填物，16.90m 以下为全风化花岗岩。参见岩心照片 NTG-36-1 号孔实际孔位沿 NTG-36 号孔实际孔位往北3 米的孤石补充钻孔，有三处发现孤石（微风化花岗岩），位置分别是 13.90-14.50m、15.20-16.20m、16.30-17.00m,孤石岩质坚硬，岩芯完整，呈长柱状，裂隙不发育；18.6~19.9m 为微风化花岗岩，岩质坚硬，岩芯完整，呈长柱状，裂隙不发育。参见岩心照片 NTG-36-2 号孔实际孔位沿 NTG-36 号孔实际孔位往南2.6 米的孤石补充钻孔，在位置为 17.50-18.65m 发现孤石（微风化花岗岩），上下均为全风化花岗岩，其中孤石岩质坚硬，岩芯完整，呈长柱状，裂隙不发育。参见岩心照片。 NTG-38 号孔实际孔位较原孔位沿垂直轨道线往正东方向位移 3.2 米，16.80-18.50m发现孤石（微风化花岗岩），上下均为全风化花岗岩，孤石岩质坚硬，岩芯完整，呈长柱状，裂隙不发育。参见岩心照片。 发现孤石钻孔情况一览表 孔号 孔口标高(m) X Y NTG-36 32.03 36053.02 44006.474 NTG-38 32.08 36059.013 44006.959 NTG-36-1 32.05 36056.02 44003.474 NTG-36-2 32.12 36050.52 44003.474 二、场地环境 广州市轨道交通三号线北延段施工区间2 标 【梅花园站～同和站盾构区间】土建工程 南～同盾构区间南方医院孤石地面预处理方案 2 发现孤石钻孔位于南方医院院内，紧邻医院住院部，该住院部有手术室、心血管病房及重症监护病房等，具体位置参见【图 1孤石钻孔位置平面图】及场地照片所示。医院要求：施工中不允许有明显震动和噪音，且晚22：00～早 7：00不允许施工。 三、孤石处理方案 本次勘察发现的孤石为孤石群，均处于全风化花岗岩地层，孤石坚硬、完整、强度高，结合工期要求和施...
