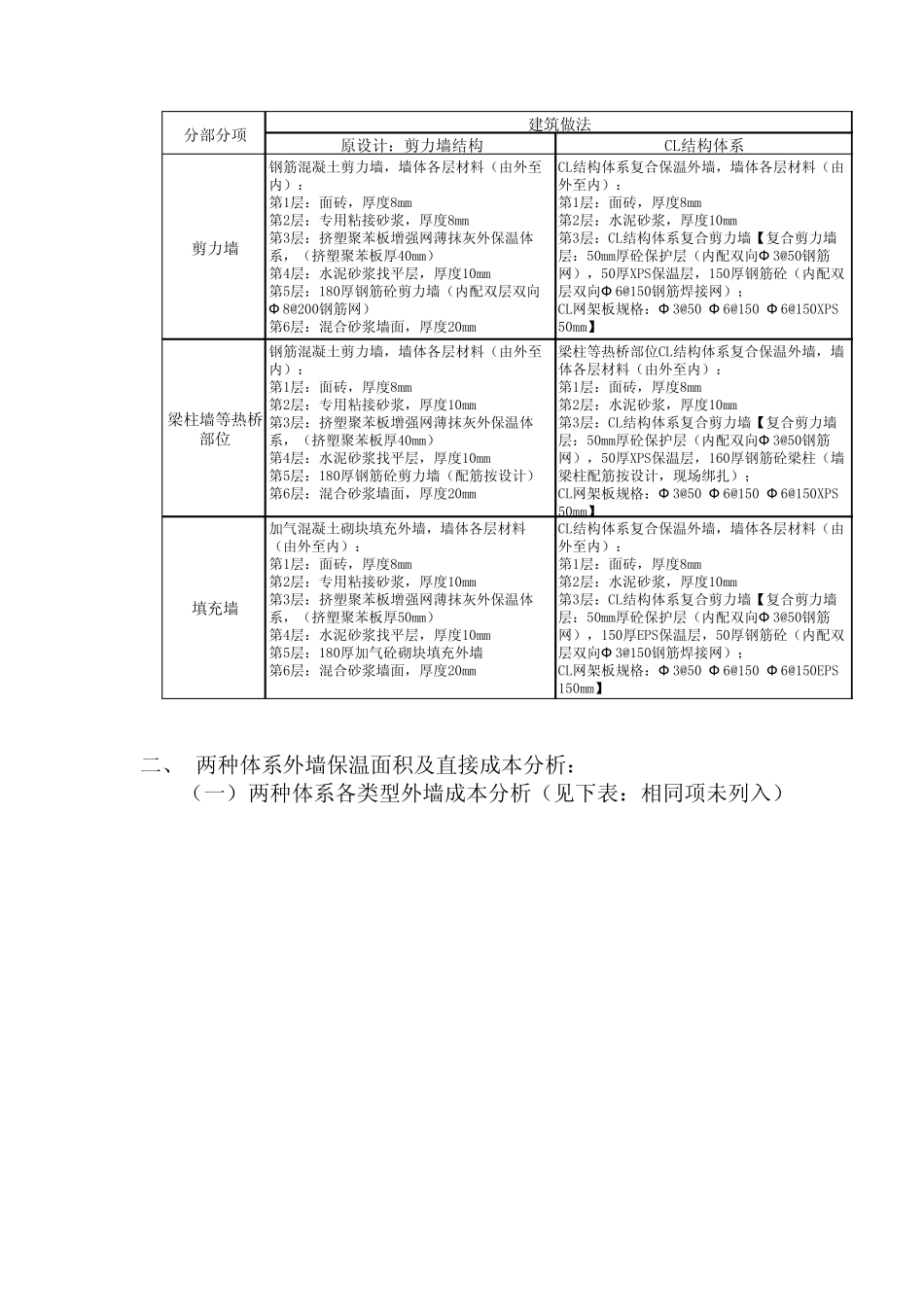

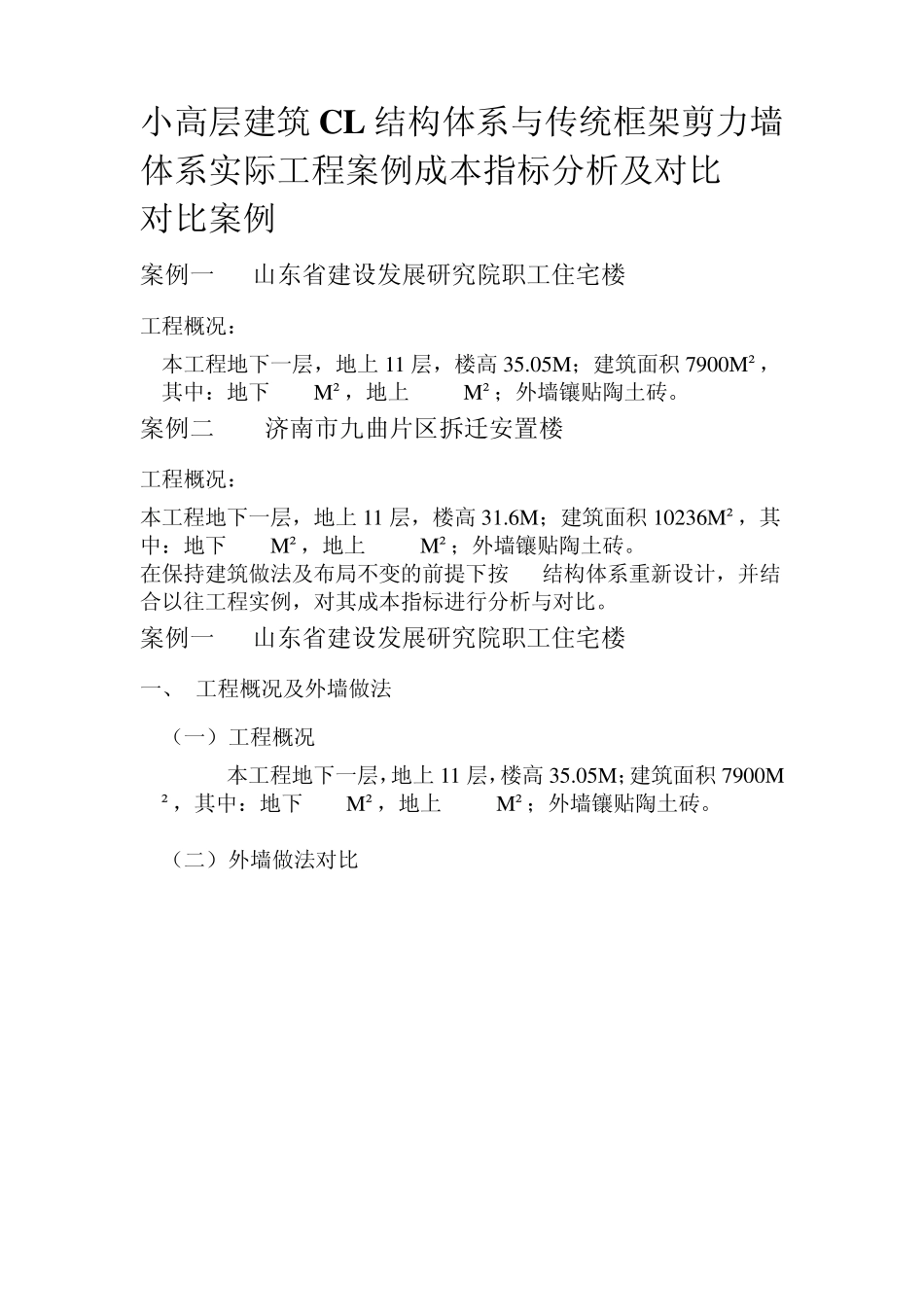

小高层建筑CL 结构体系与传统框架剪力墙体系实际工程案例成本指标分析及对比 对比案例 案例一 山东省建设发展研究院职工住宅楼 工程概况: 本工程地下一层,地上11 层,楼高35.05M ;建筑面积7900M ²,其中:地下650 M ²,地上7250 M ²;外墙镶贴陶土砖。 案例二 济南市九曲片区拆迁安置楼 工程概况: 本工程地下一层,地上11 层,楼高31.6M ;建筑面积10236M ²,其中:地下853 M ²,地上9383 M ²;外墙镶贴陶土砖。 在保持建筑做法及布局不变的前提下按CL结构体系重新设计,并结合以往工程实例,对其成本指标进行分析与对比。 案例一 山东省建设发展研究院职工住宅楼 一、 工程概况及外墙做法 (一) 工程概况 本工程地下一层,地上11 层,楼高35.05M ;建筑面积7900M²,其中:地下650 M ²,地上7250 M ²;外墙镶贴陶土砖。 (二) 外墙做法对比 填充墙加气混凝土砌块填充外墙,墙体各层材料(由外至内):第1层:面砖,厚度8mm第2层:专用粘接砂浆,厚度10mm第3层:挤塑聚苯板增强网薄抹灰外保温体系,(挤塑聚苯板厚50mm)第4层:水泥砂浆找平层,厚度10mm第5层:180厚加气砼砌块填充外墙第6层:混合砂浆墙面,厚度20mmCL结构体系复合保温外墙,墙体各层材料(由外至内):第1层:面砖,厚度8mm第2层:水泥砂浆,厚度10mm第3层:CL结构体系复合剪力墙【复合剪力墙层:50mm厚砼保护层(内配双向Ф 3@50钢筋网),150厚EPS保温层,50厚钢筋砼(内配双层双向Ф 3@150钢筋焊接网);CL网架板规格:Ф 3@50/Ф 6@150/Ф 6@150EPS150mm】剪力墙钢筋混凝土剪力墙,墙体各层材料(由外至内):第1层:面砖,厚度8mm第2层:专用粘接砂浆,厚度8mm第3层:挤塑聚苯板增强网薄抹灰外保温体系,(挤塑聚苯板厚40mm)第4层:水泥砂浆找平层,厚度10mm第5层:180厚钢筋砼剪力墙(内配双层双向Ф 8@200钢筋网)第6层:混合砂浆墙面,厚度20mmCL结构体系复合保温外墙,墙体各层材料(由外至内):第1层:面砖,厚度8mm第2层:水泥砂浆,厚度10mm第3层:CL结构体系复合剪力墙【复合剪力墙层:50mm厚砼保护层(内配双向Ф 3@50钢筋网),50厚XPS保温层,150厚钢筋砼(内配双层双向Ф 6@150钢筋焊接网);CL网架板规格:Ф 3@50/Ф 6@150/Ф 6@150XPS50mm】梁柱墙等热桥部位钢筋混凝土剪力墙,墙体各层材料(由外至内):第1层:面砖,厚度8mm第2层:专用粘接砂浆,厚度10mm第3层:挤塑聚苯板增强网薄...
