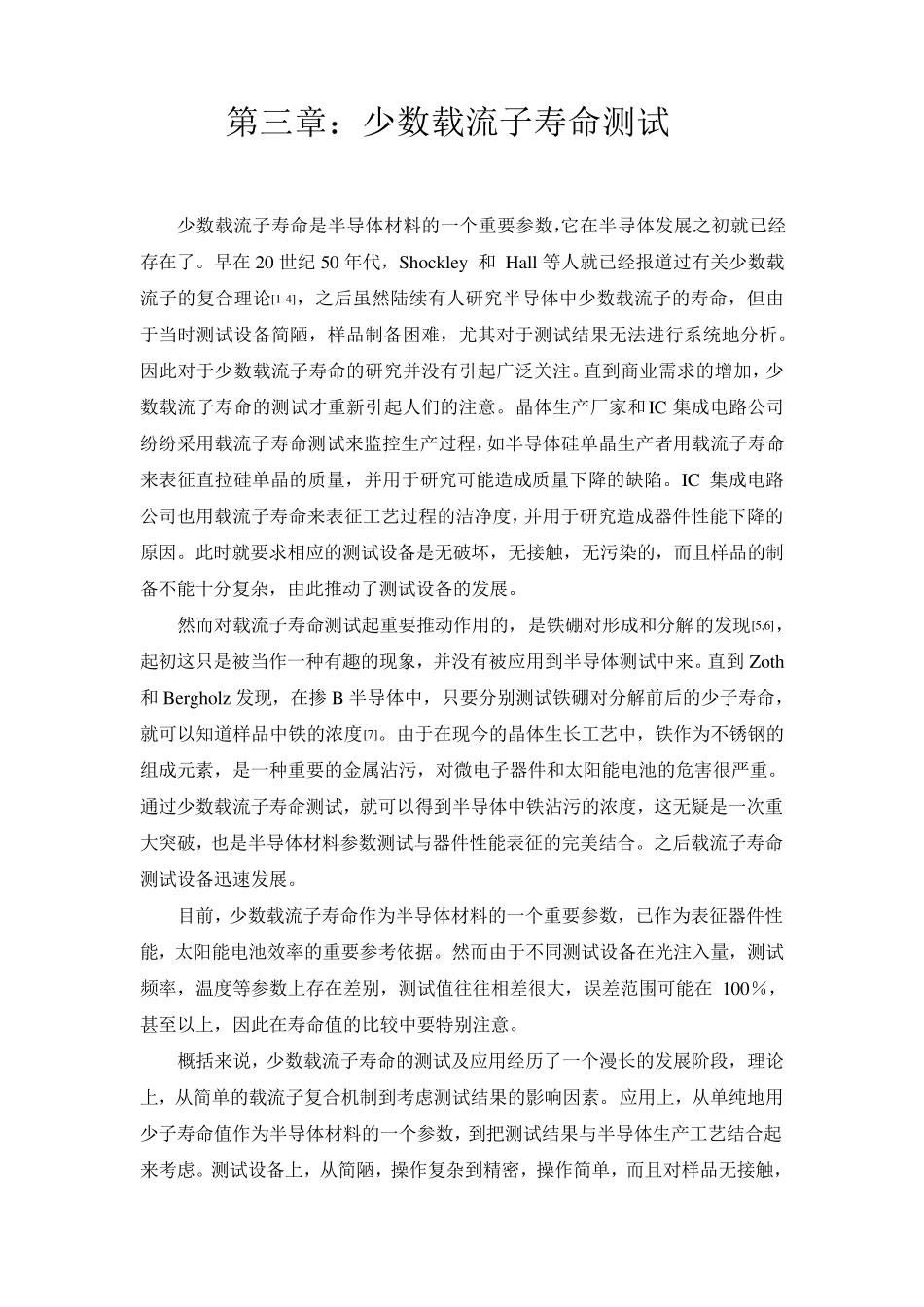

第三章：少数载流子寿命测试 少数载流子寿命是半导体材料的一个重要参数，它在半导体发展之初就已经存在了
早在20 世纪 50 年代，Shockley 和 Hall 等人就已经报道过有关少数载流子的复合理论[1-4]，之后虽然陆续有人研究半导体中少数载流子的寿命，但由于当时测试设备简陋，样品制备困难，尤其对于测试结果无法进行系统地分析
因此对于少数载流子寿命的研究并没有引起广泛关注
直到商业需求的增加，少数载流子寿命的测试才重新引起人们的注意
晶体生产厂家和IC 集成电路公司纷纷采用载流子寿命测试来监控生产过程，如半导体硅单晶生产者用载流子寿命来表征直拉硅单晶的质量，并用于研究可能造成质量下降的缺陷
IC 集成电路公司也用载流子寿命来表征工艺过程的洁净度，并用于研究造成器件性能下降的原因
此时就要求相应的测试设备是无破坏，无接触，无污染的，而且样品的制备不能十分复杂，由此推动了测试设备的发展
然而对载流子寿命测试起重要推动作用的，是铁硼对形成和分解的发现[5,6]，起初这只是被当作一种有趣的现象，并没有被应用到半导体测试中来
直到 Zoth和 Bergholz 发现，在掺 B 半导体中，只要分别测试铁硼对分解前后的少子寿命，就可以知道样品中铁的浓度[7]
由于在现今的晶体生长工艺中，铁作为不锈钢的组成元素，是一种重要的金属沾污，对微电子器件和太阳能电池的危害很严重
通过少数载流子寿命测试，就可以得到半导体中铁沾污的浓度，这无疑是一次重大突破，也是半导体材料参数测试与器件性能表征的完美结合
之后载流子寿命测试设备迅速发展
目前，少数载流子寿命作为半导体材料的一个重要参数，已作为表征器件性能，太阳能电池效率的重要参考依据
然而由于不同测试设备在光注入量，测试频率，温度等参数上存在差别，测试值往往相差很大，误差范围可能在100％，甚至以上，因此在寿命值的比较中要特别注意
