尺寸标注基础

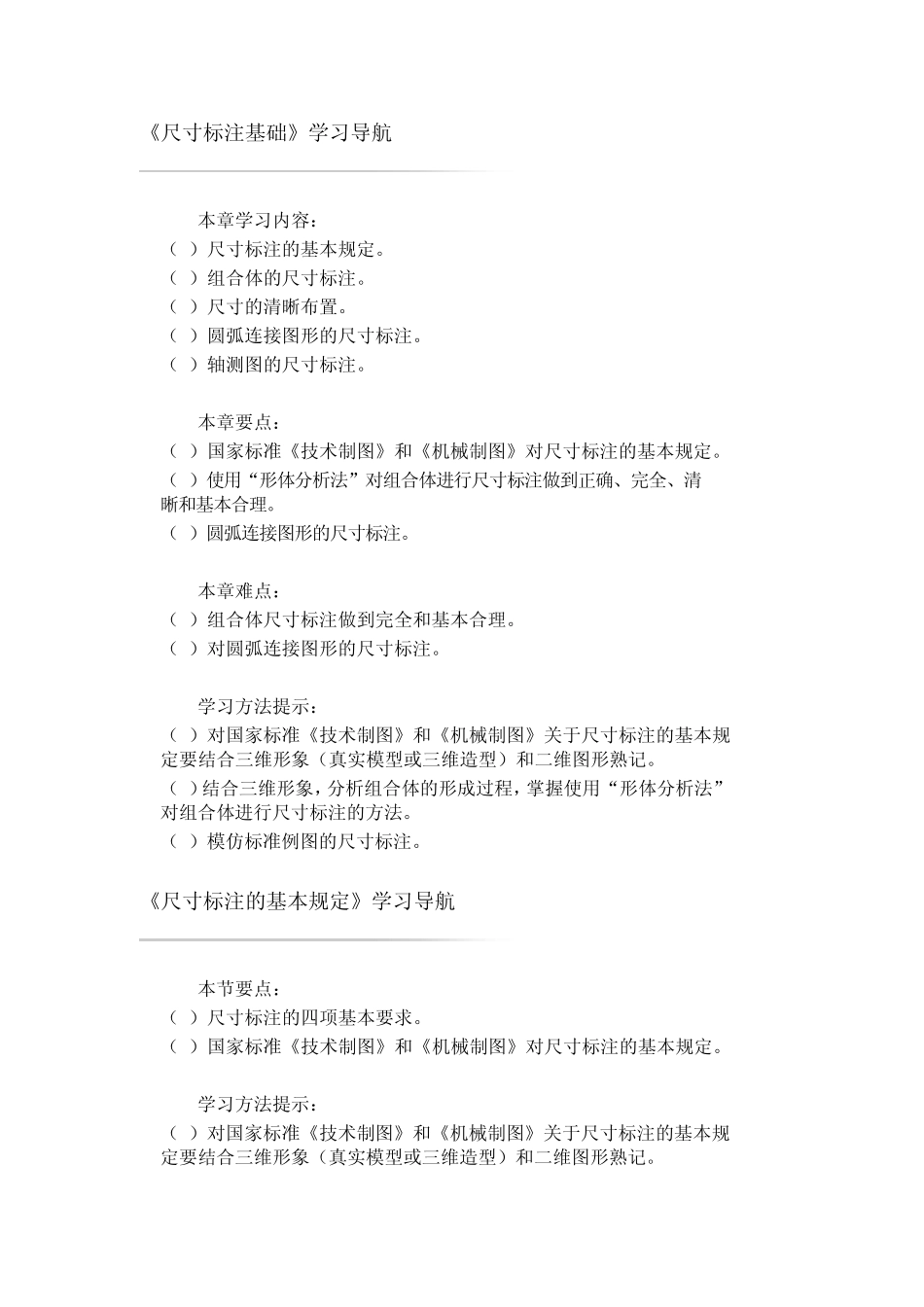

尺寸标注基础_第1页
1/9

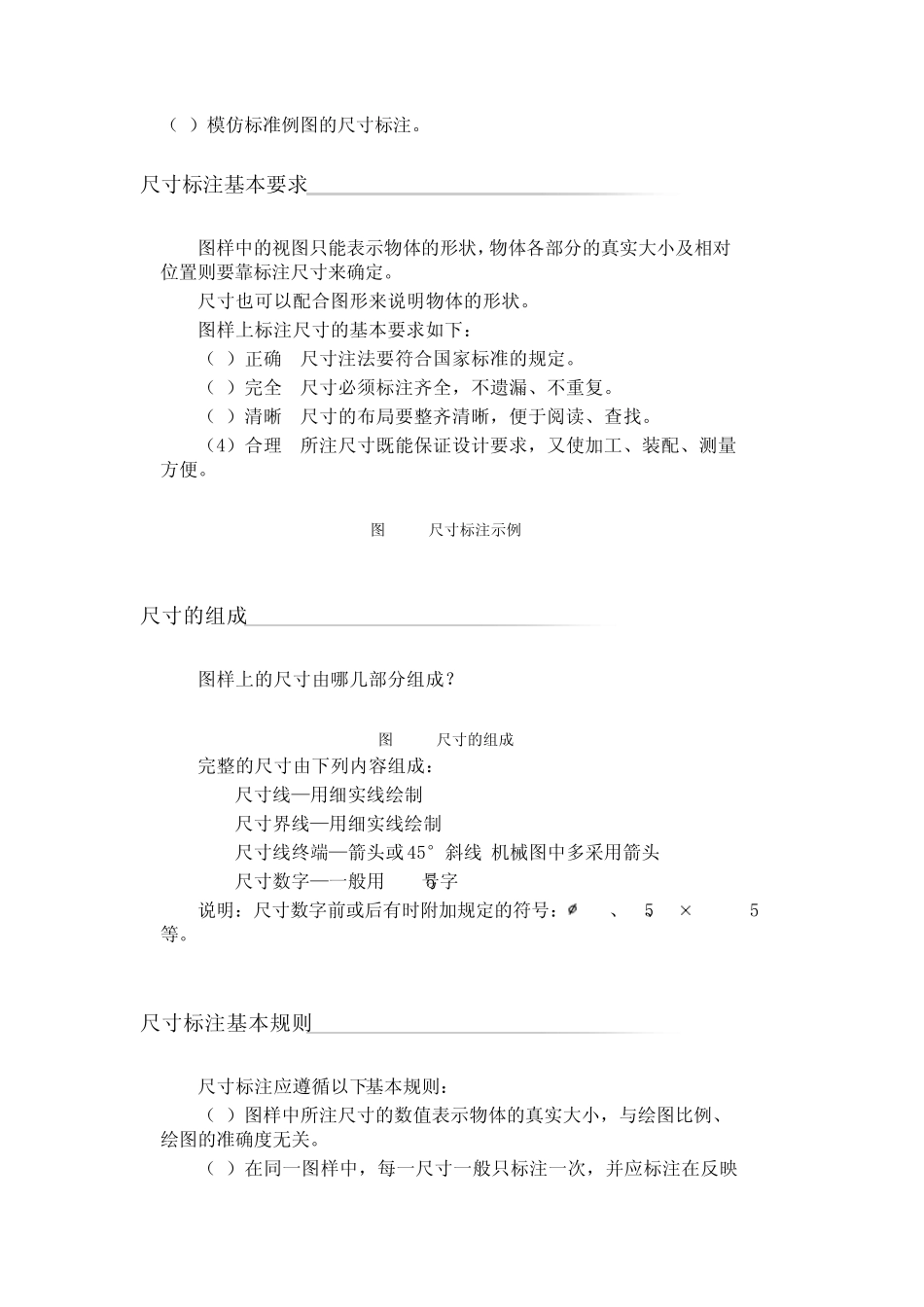

尺寸标注基础_第2页
2/9

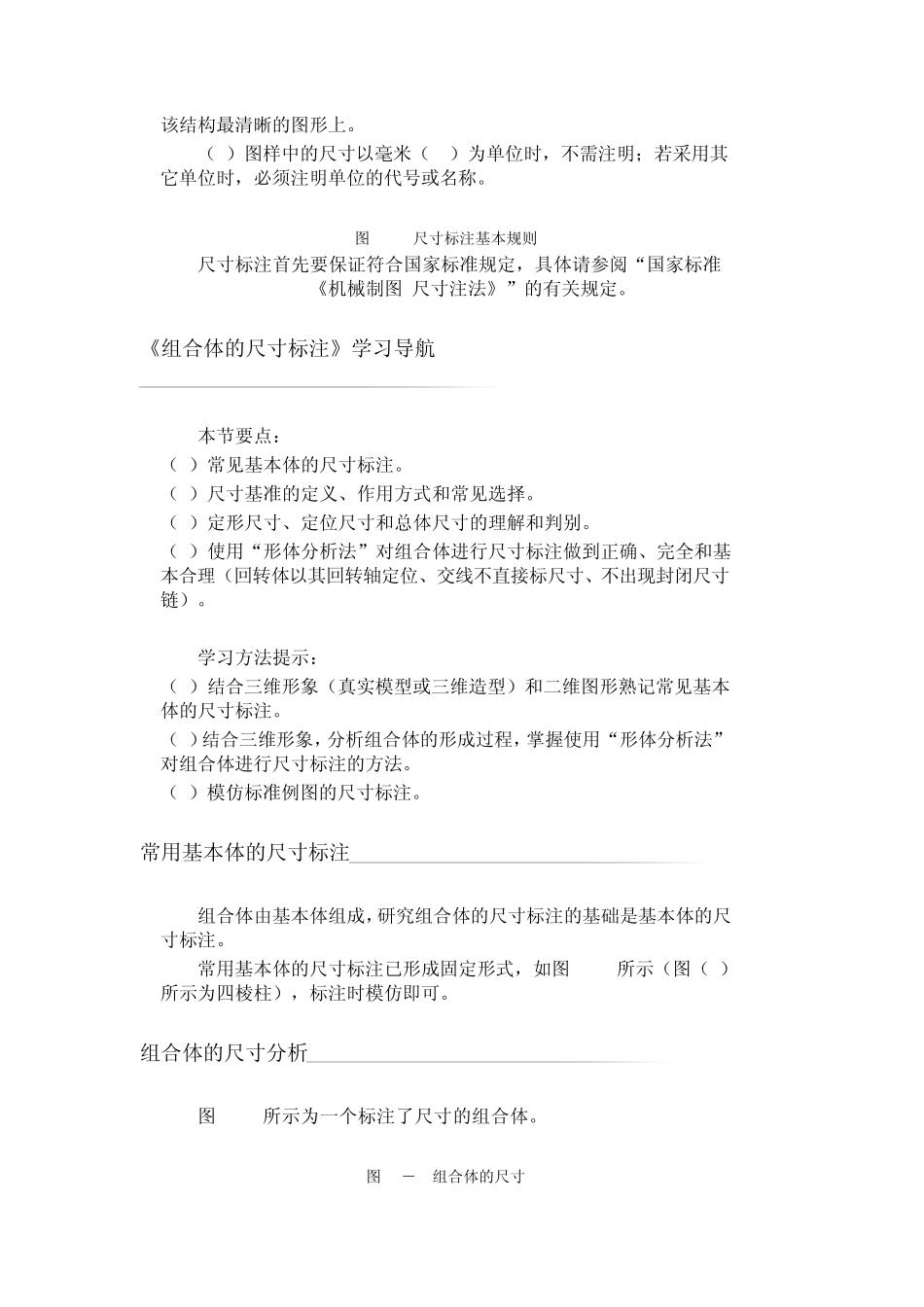

尺寸标注基础_第3页
3/9
《尺寸标注基础》学习导航 本章学习内容: (1)尺寸标注的基本规定。 (2)组合体的尺寸标注。 (3)尺寸的清晰布置。 (4)圆弧连接图形的尺寸标注。 (5)轴测图的尺寸标注。 本章要点: (1)国家标准《技术制图》和《机械制图》对尺寸标注的基本规定。 (2)使用“形体分析法”对组合体进行尺寸标注做到正确、完全、清晰和基本合理。 (3)圆弧连接图形的尺寸标注。 本章难点: (1)组合体尺寸标注做到完全和基本合理。 (2)对圆弧连接图形的尺寸标注。 学习方法提示: (1)对国家标准《技术制图》和《机械制图》关于尺寸标注的基本规定要结合三维形象(真实模型或三维造型)和二维图形熟记。 (2)结合三维形象,分析组合体的形成过程,掌握使用“形体分析法”对组合体进行尺寸标注的方法。 (3)模仿标准例图的尺寸标注。 《尺寸标注的基本规定》学习导航 本节要点: (1)尺寸标注的四项基本要求。 (2)国家标准《技术制图》和《机械制图》对尺寸标注的基本规定。 学习方法提示: (1)对国家标准《技术制图》和《机械制图》关于尺寸标注的基本规定要结合三维形象(真实模型或三维造型)和二维图形熟记。 (2)模仿标准例图的尺寸标注。 尺寸标注基本要求 图样中的视图只能表示物体的形状,物体各部分的真实大小及相对位置则要靠标注尺寸来确定。 尺寸也可以配合图形来说明物体的形状。 图样上标注尺寸的基本要求如下: (1)正确--尺寸注法要符合国家标准的规定。 (2)完全--尺寸必须标注齐全,不遗漏、不重复。 (3)清晰--尺寸的布局要整齐清晰,便于阅读、查找。 (4)合理--所注尺寸既能保证设计要求,又使加工、装配、测量方便。 图11-1 尺寸标注示例 尺寸的组成 图样上的尺寸由哪几部分组成? 图11-2 尺寸的组成 完整的尺寸由下列内容组成: 尺寸线—用细实线绘制 尺寸界线—用细实线绘制 尺寸线终端—箭头或45°斜线(机械图中多采用箭头) 尺寸数字—一般用3.5号字 说明:尺寸数字前或后有时附加规定的符号:100、R5、M80.75等。 尺寸标注基本规则 尺寸标注应遵循以下基本规则: (1)图样中所注尺寸的数值表示物体的真实大小,与绘图比例、绘图的准确度无关。 (2)在同一图样中,每一尺寸一般只标注一次,并应标注在反映 该结构最清晰的图形上。 (3)图样中的尺寸以毫米(mm)为单位时,不需注明;若采用其它单位时,必须注明单位的代号或名称。 图11-3 尺寸标注基本...
