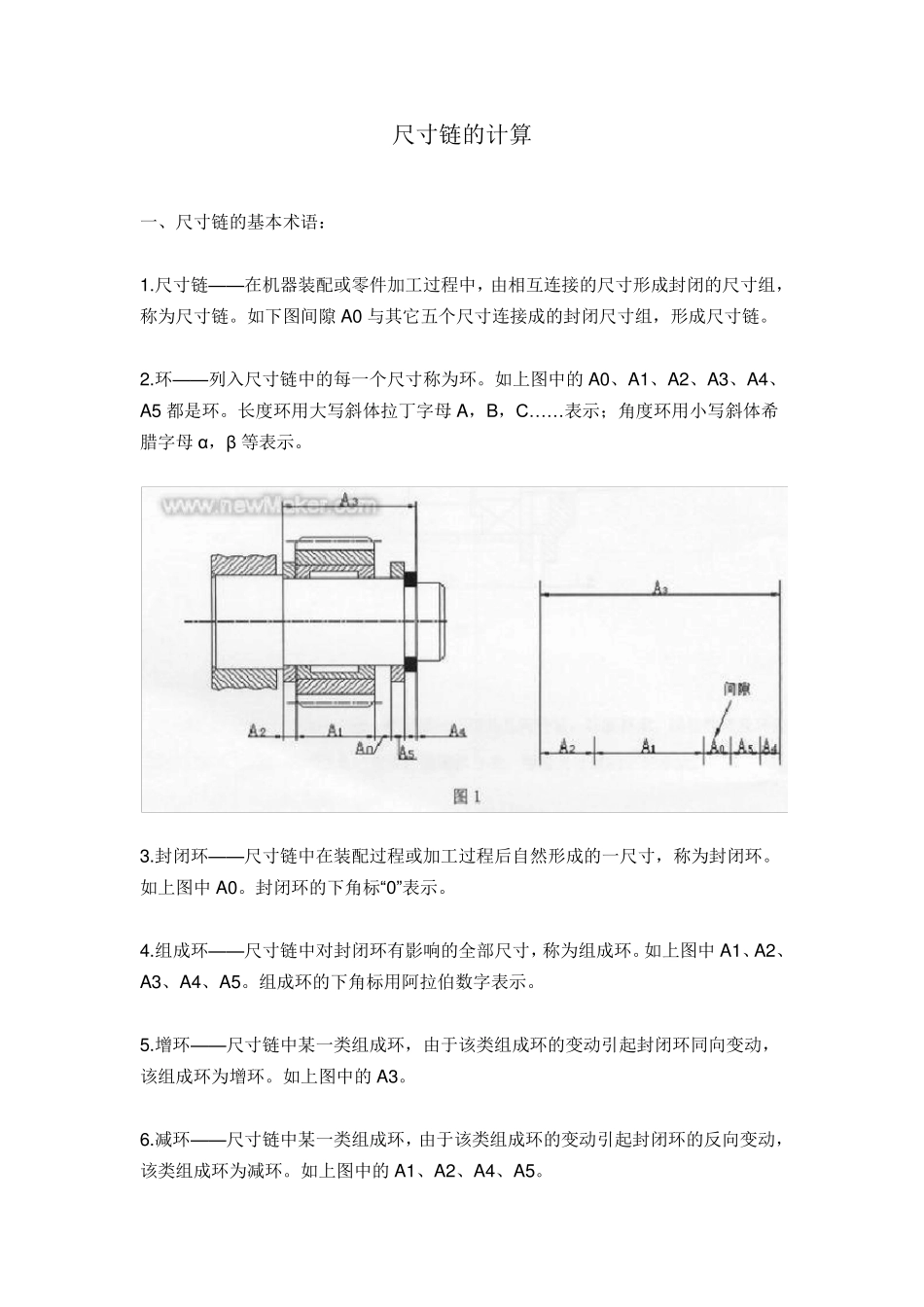

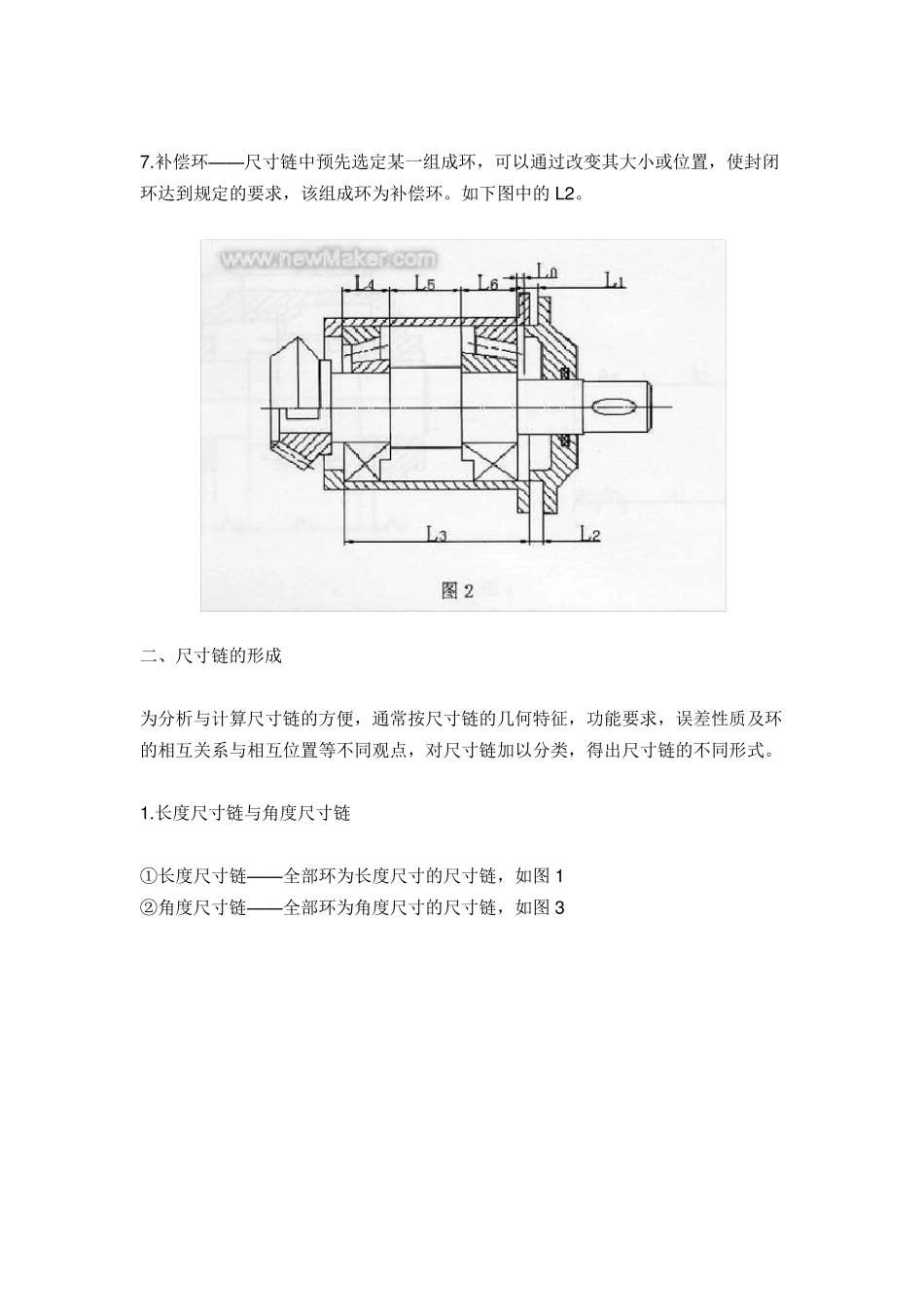

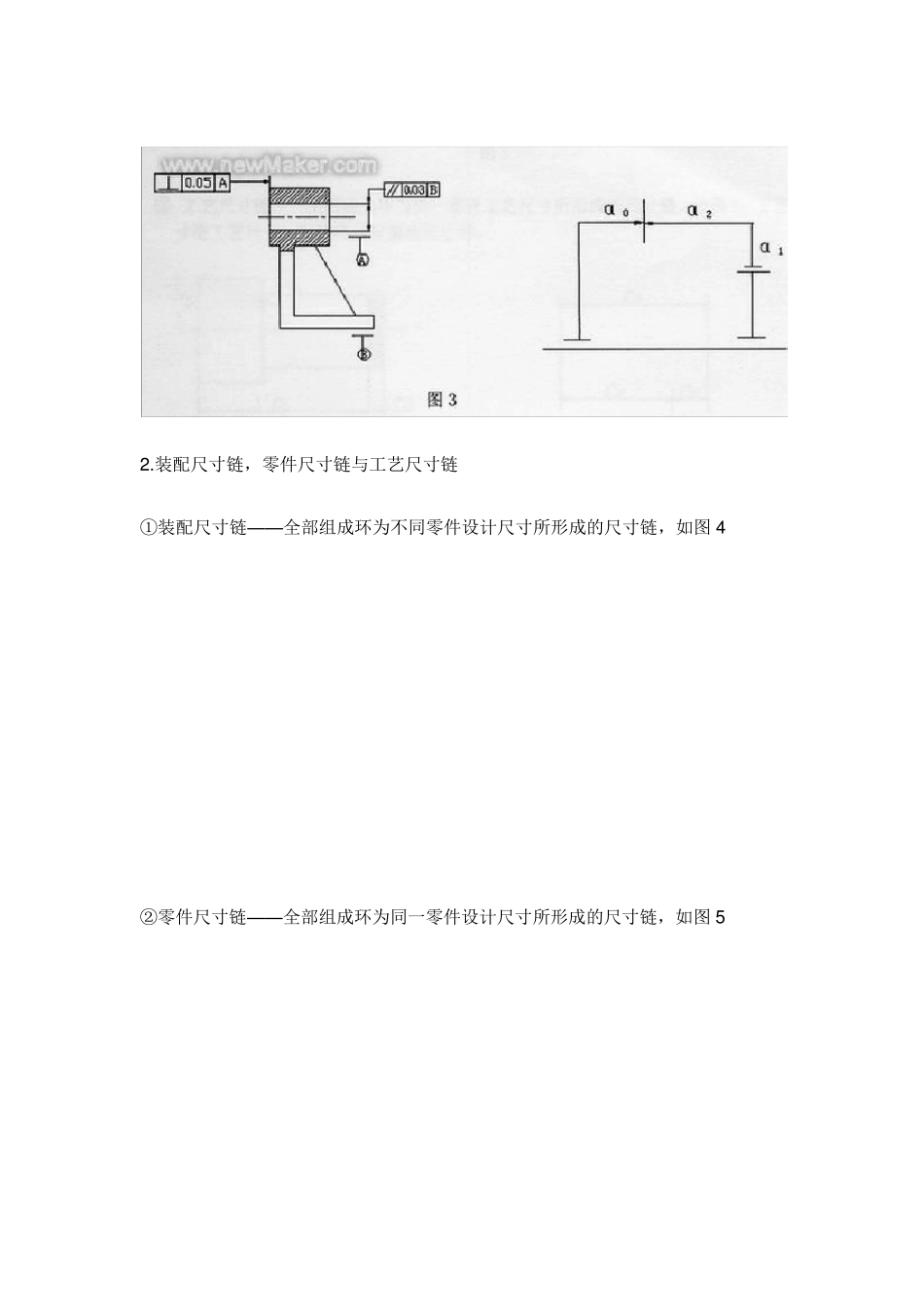

尺寸链的计算 一、尺寸链的基本术语: 1.尺寸链——在机器装配或零件加工过程中,由相互连接的尺寸形成封闭的尺寸组,称为尺寸链。如下图间隙 A0 与其它五个尺寸连接成的封闭尺寸组,形成尺寸链。 2.环——列入尺寸链中的每一个尺寸称为环。如上图中的A0、A1、A2、A3、A4、A5 都是环。长度环用大写斜体拉丁字母 A,B,C……表示;角度环用小写斜体希腊字母 α,β 等表示。 3.封闭环——尺寸链中在装配过程或加工过程后自然形成的一尺寸,称为封闭环。如上图中 A0。封闭环的下角标“0”表示。 4.组成环——尺寸链中对封闭环有影响的全部尺寸,称为组成环。如上图中 A1、A2、A3、A4、A5。组成环的下角标用阿拉伯数字表示。 5.增环——尺寸链中某一类组成环,由于该类组成环的变动引起封闭环同向变动,该组成环为增环。如上图中的A3。 6.减环——尺寸链中某一类组成环,由于该类组成环的变动引起封闭环的反向变动,该类组成环为减环。如上图中的A1、A2、A4、A5。 7 .补偿环——尺寸链中预先选定某一组成环,可以通过改变其大小或位置,使封闭环达到规定的要求,该组成环为补偿环。如下图中的L 2 。 二、尺寸链的形成 为分析与计算尺寸链的方便,通常按尺寸链的几何特征,功能要求,误差性质及环的相互关系与相互位置等不同观点,对尺寸链加以分类,得出尺寸链的不同形式。 1 .长度尺寸链与角度尺寸链 ①长度尺寸链——全部环为长度尺寸的尺寸链,如图1 ②角度尺寸链——全部环为角度尺寸的尺寸链,如图3 2 .装配尺寸链,零件尺寸链与工艺尺寸链 ①装配尺寸链——全部组成环为不同零件设计尺寸所形成的尺寸链,如图 4 ②零件尺寸链——全部组成环为同一零件设计尺寸所形成的尺寸链,如图 5 ③工艺尺寸链——全部组成环为同一零件工艺尺寸所形成的尺寸链,如图6 。工艺尺寸指工艺尺寸,定位尺寸与基准尺寸等。 装配尺寸链与零件尺寸链统称为设计尺寸链。 3 .基本尺寸链与派生尺寸链 ①基本尺寸链——全部组成环皆直接影响封闭环的尺寸链,如图7 中尺寸链β。 ②派生尺寸链——这一尺寸链的封闭环成为另一尺寸链组成环的尺寸链,如图7 中γ。 4 .直线尺寸链,平面尺寸链与空间尺寸链 ①直线尺寸链——全部组成环平行于封闭环的尺寸链,如图1 、图2 、图5 。 ②平面尺寸链——全部组成环位于一个或几个平行平面内,但某些组成环不平行于封闭环的尺寸链,如图8 。 ③空间尺寸链——组成环位于几个不平行...
