加油站钢架吊装方案VIP免费

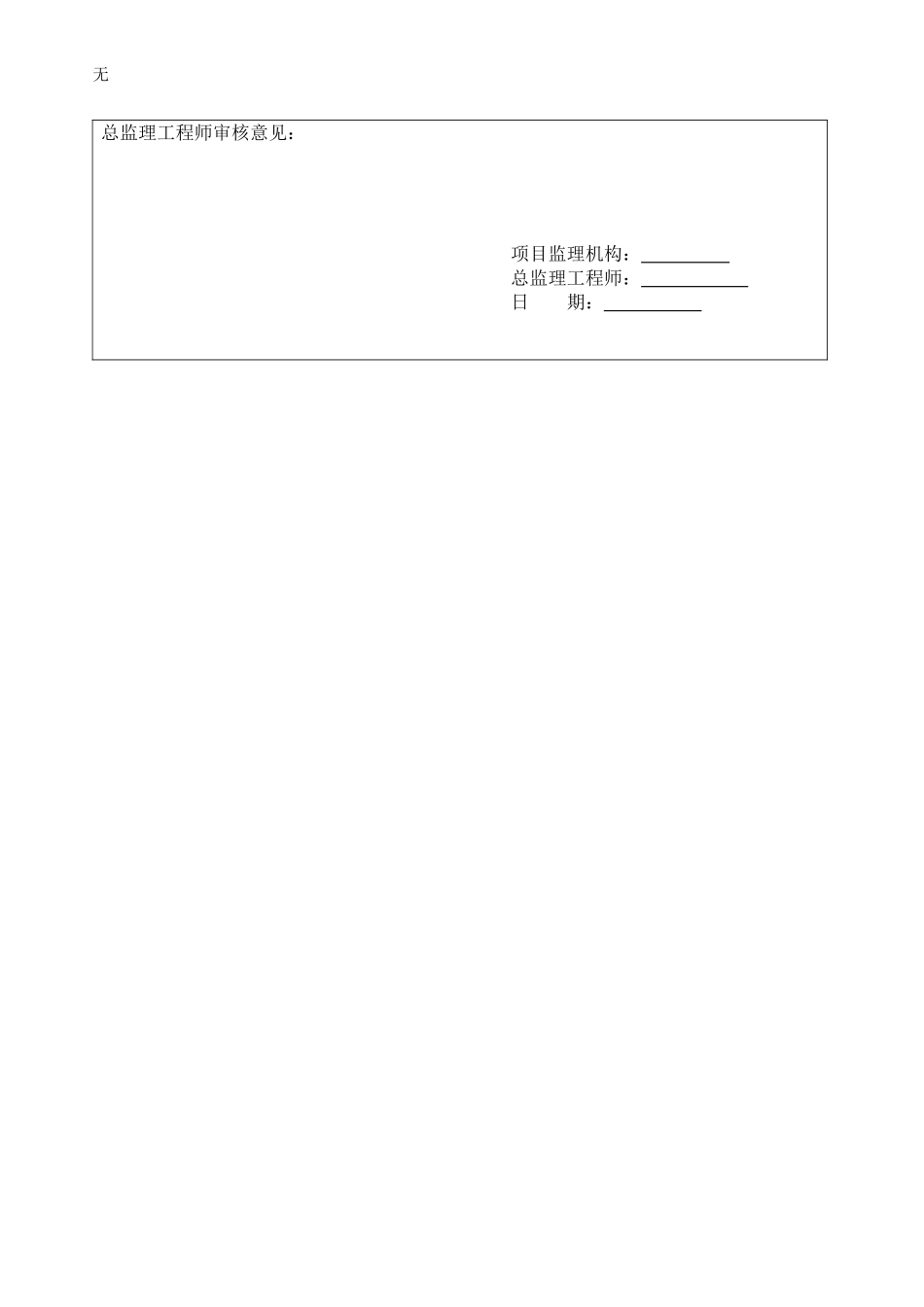

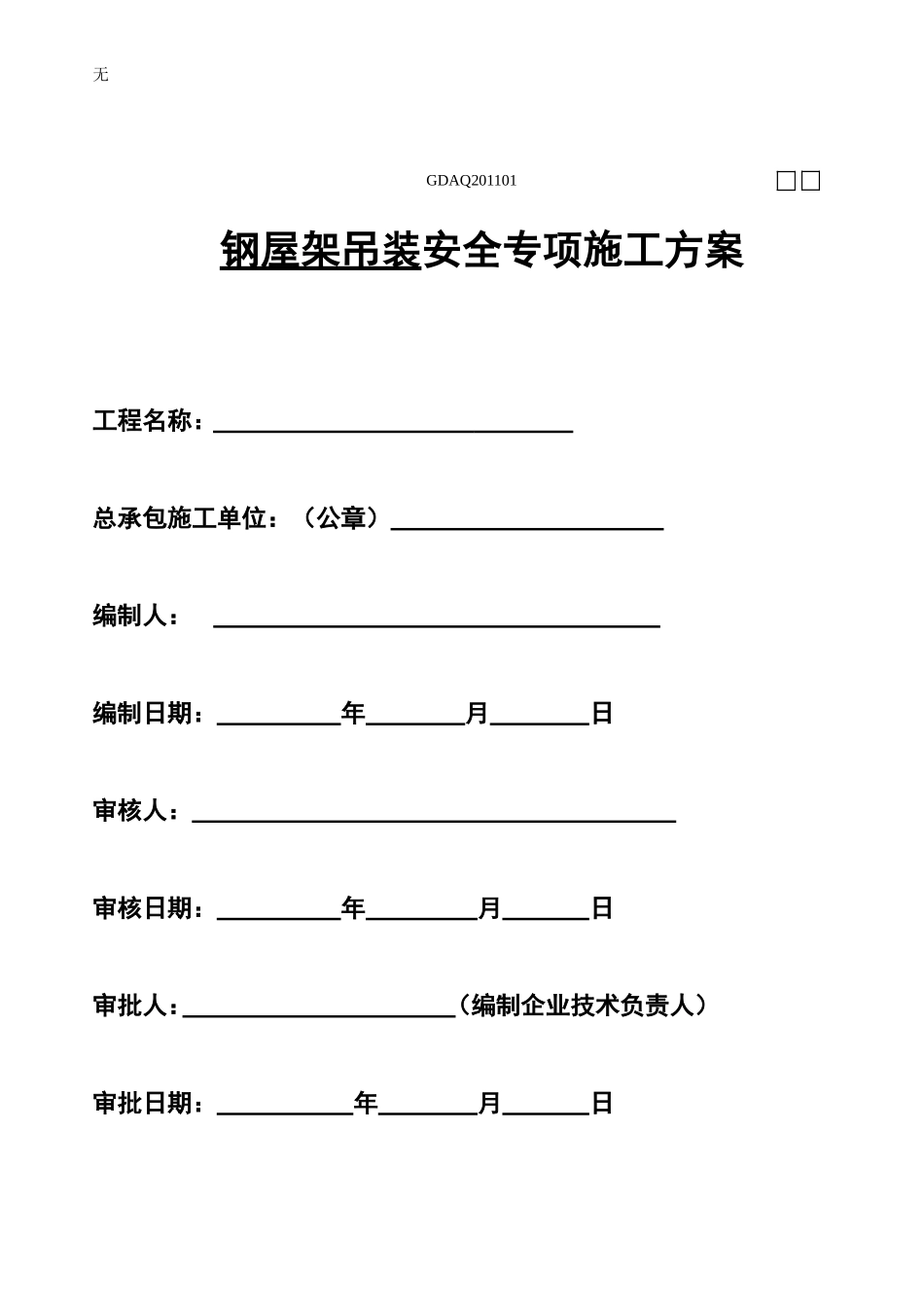

无GDAQ201101钢屋架吊装安全专项施工方案工程名称：总承包施工单位：（公章）编制人：编制日期：年月日审核人：审核日期：年月日审批人：（编制企业技术负责人）审批日期：年月日无施工组织设计（方案）报审表工程名称：编号：致：：我方已根据施工合同的有关规定完成了钢屋架吊装方案的编制，并经我上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）1、钢屋架吊装方案承包单位(章)：项目经理：日期：年月日专业监理工程师审查意见：专业监理工程师：日期：无总监理工程师审核意见：项目监理机构：总监理工程师：日期：无目录第一部分:工程概况第二部分:钢屋架制作工艺第三部分:钢屋架吊装方法第四部分:质量计划第五部分:安全措施第一部分工程概况一、工程概况：二、结构形式及特点：房屋面钢架为屋面采用（40厚＋0.425）单面红色夹芯复合屋面板，收边采用铝塑板，檩条为方管钢梁，梁为H250*200*8*12钢梁，连系梁与端板焊接采用细焊丝小电流，四根结构柱支承。三、施工环境无本工程地处王芝加油站以内，按有关规定及场地条件限制，必须采用商品混凝土，施工道路要硬化路面。本工程场地较小，施工时尽量采取措施注意用火安全和减少干扰周边正常工作。四、使用规范§1《王芝加油站改造工程》工程文件和相关图纸；§2国家法律、法规及标准、规范等；序号文件名称编号备注1中华人民共和国建筑法2中华人民共和国安全生产法3广东省建设工程招标投标管理条例4建设工程质量管理条例5广东省建筑市场管理条例6中华人民共和国建设部第89号令7建筑工程施工质量验收统一标准GB50300-20018钢结构工程施工及验收规范GB50205-20019钢结构工程质量检验评定标准GB50221-9510建筑钢结构焊接规程JGJ81-9111钢焊缝手工超声波探伤和探伤结果的分级GB11345-8912钢结构高强螺栓连接设计施工感及验收规范JBJ82-9113冷弯薄壁型钢结构技术规范GB50018-2002第二部分:钢屋架制作工艺一、钢屋架与制作质量保证措施：1．材质无钢材必须符合设计要求，如无出厂证或对材质有怀疑进，必须按现行国家标准《钢结构工程施工及验收规范》GBJ205的规定进行机械性能试验及化学分析，经证明符合标准和设计要求后方可使用。1.1对原材料材质合格证进行审查，确认有或无。1.2有合格证：对合格厂家无疑时认可，有怀疑时作化学成份化验，主要是化验含C量、含Mn量。1.3无合格证：对第一批都必须作化学成份化验，还必须作机械性能试验符合要求后方可使用。1.4焊接材料：焊接16Mn钢Q235B钢可分别按下表选用焊条及焊丝；或由施工单位根据其工艺评定试验结果及有关国标进行选定，交设计院认定。焊接方法钢号焊接材料备注手工焊Q235BE43XX型焊条16MnE50XX型焊条埋弧自动焊Q235BH08A焊丝16Mn镀铜H10Mn2焊丝二、锻件2．1屋架钢材严禁有过烧、裂纹及隐患。每种规格随面抽样5%，不少于10只，一旦发现裂纹则逐个检查。用10倍放大镜目测或用磁粉探伤等其它有效方法。2．2封板、封头、无纹螺母外观不得有裂纹过烧及氧化皮。无三、制作加工（一）焊接H型钢梁的加工制作工艺过程：放样、号料→切割→加工→对接→校正→组装→焊接→校正→划线→制孔→除锈→试装→装配→涂层→吊装→验收。1.下料图单①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。②质量检测标准：应符合设计要求及国家现行标准的规定。③检验方法：检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。2.放样、号料①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。③划线前，材料的弯曲和变形应予以矫正。④放样和样板的允许偏差见下表：无序号项目名称允许偏差1平行线距离和分段尺寸±0.5mm2对角线差1.0mm3宽度、长度±0.5mm4孔距±0.5mm5加工样板角度±20mm⑤号料的允许偏差见下表：序号项目名称允许偏差1外形尺寸±1.03孔距±0.5⑥质量检验方法：用钢尺检测。3.下料：钢板下料采用数控多头切割机下料，但下料前应将切割表面的铁锈、污物清除干净，以...
