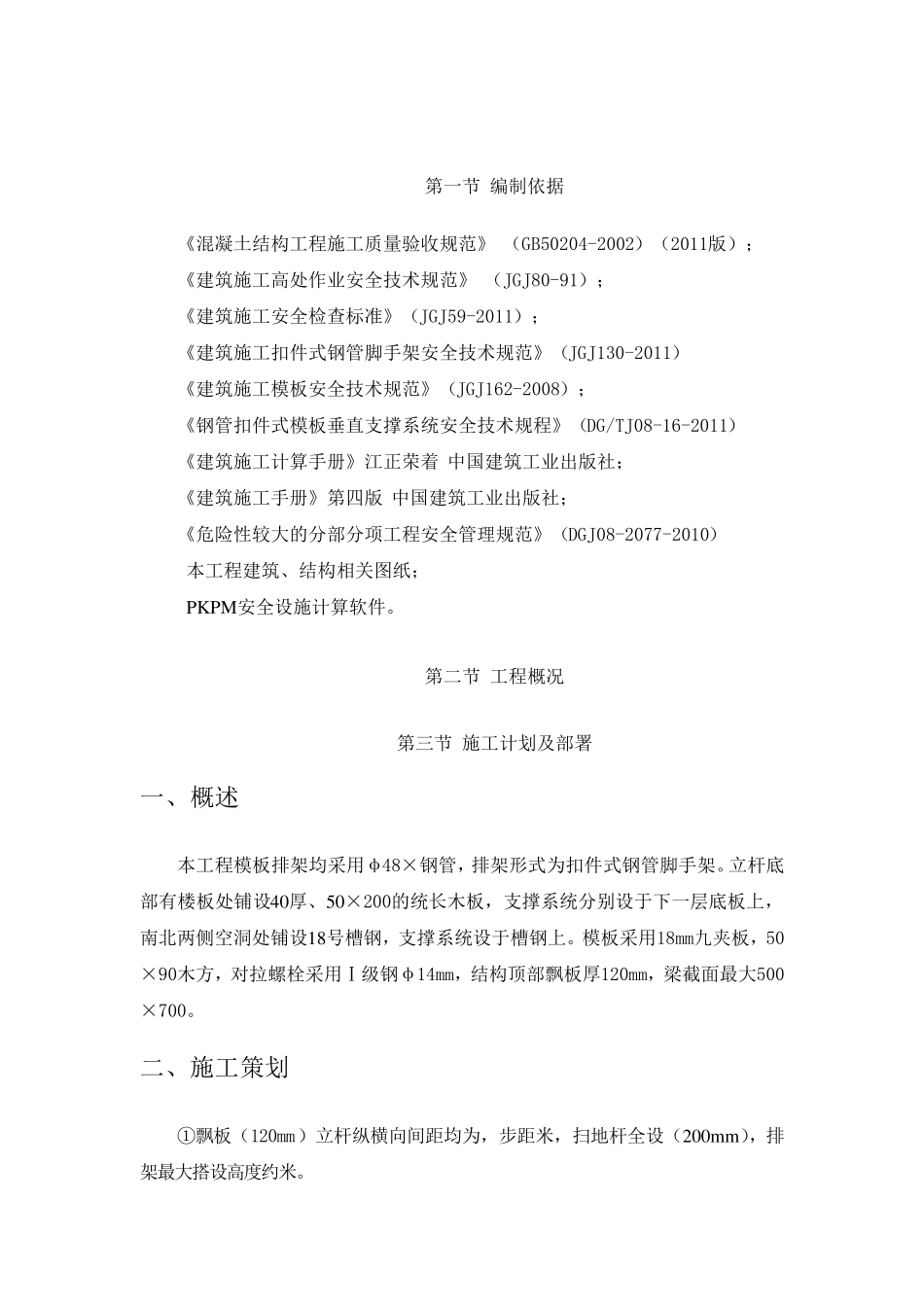

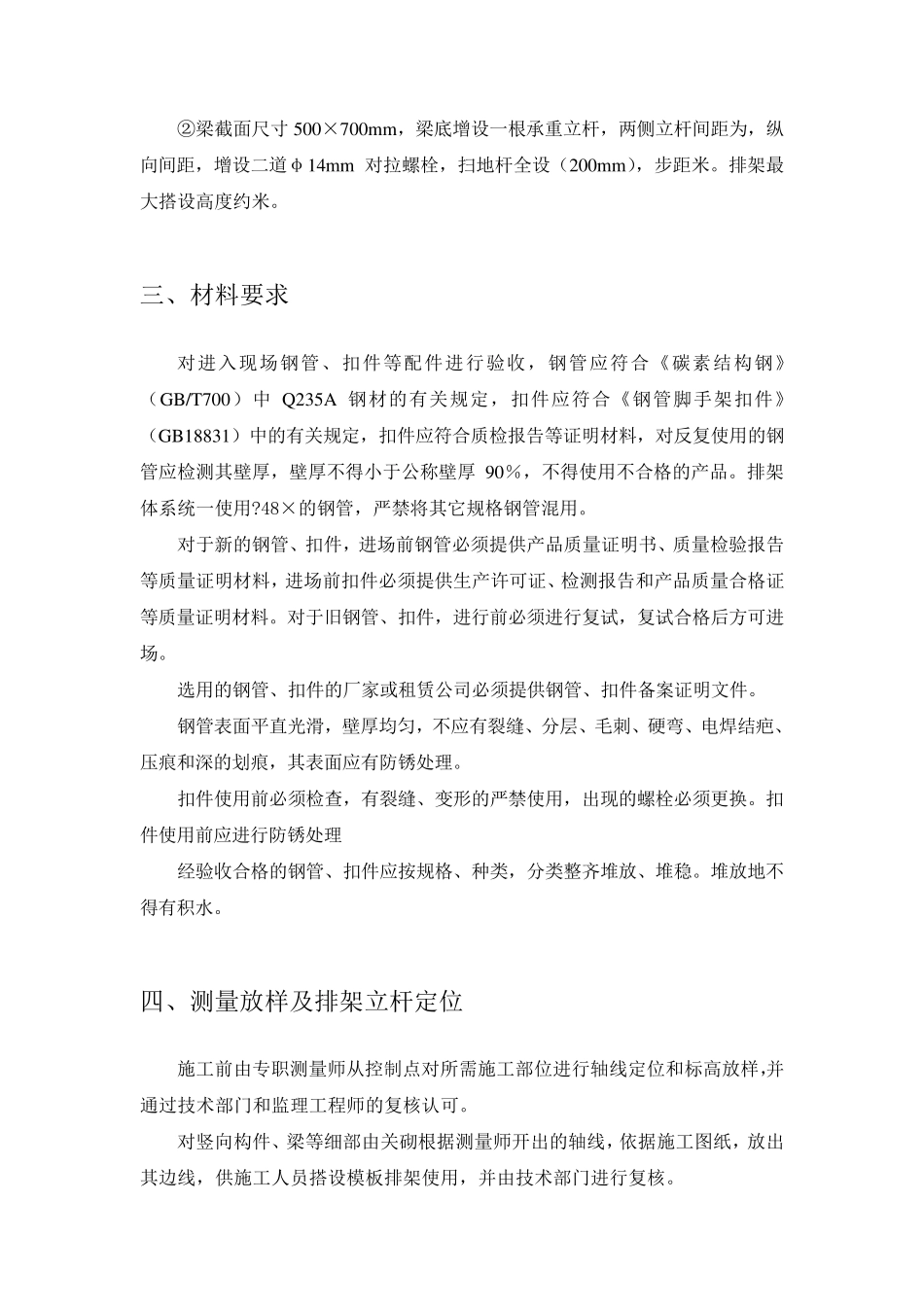

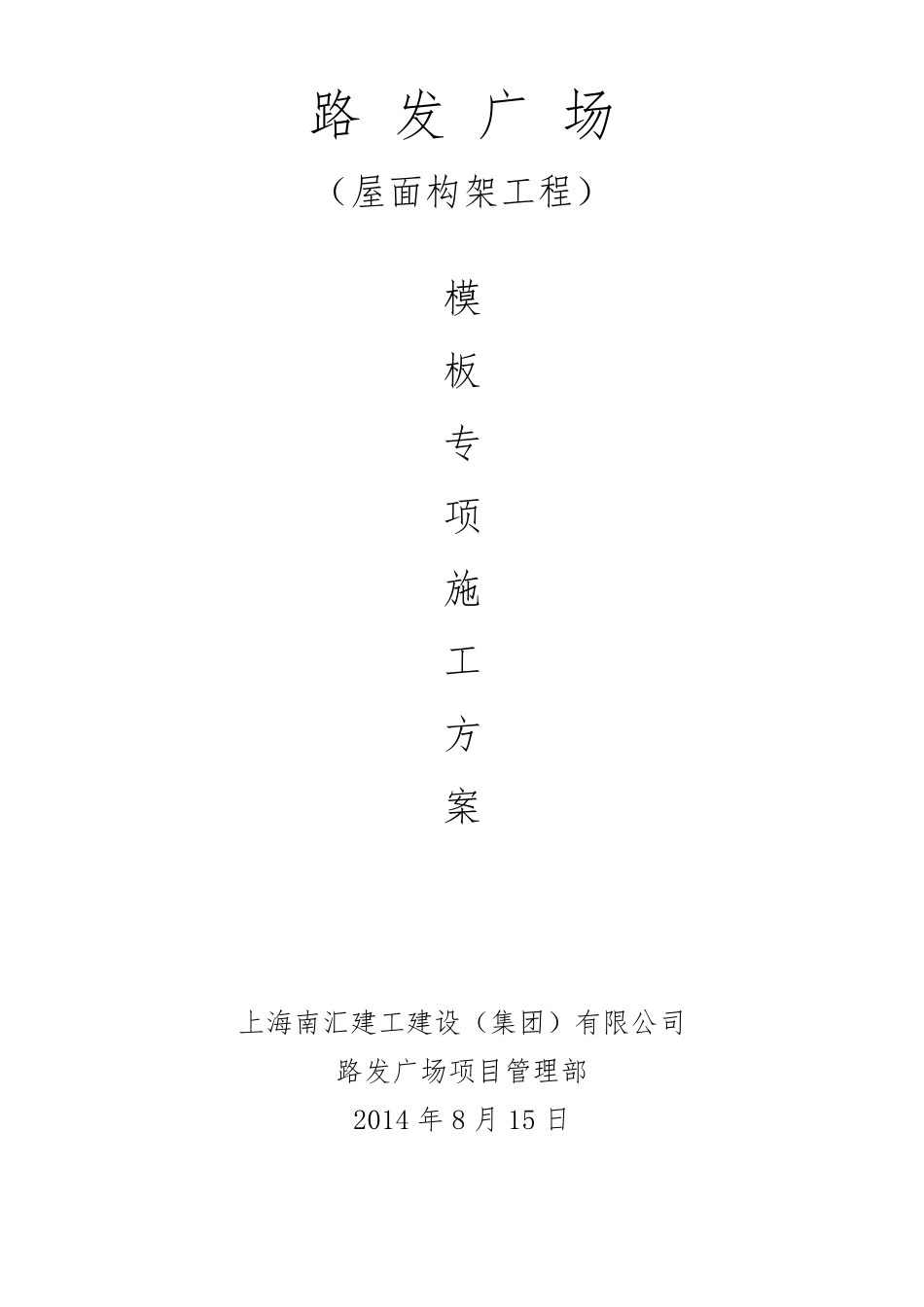

路 发 广 场 (屋面构架工程) 模 板 专 项 施 工 方 案 上海南汇建工建设(集团)有限公司 路发广场项目管理部 2014 年 8 月 15 日 第一节 编制依据 《混凝土结构工程施工质量验收规范》 (GB50204-2002)(2011版); 《建筑施工高处作业安全技术规范》 (JGJ80-91); 《建筑施工安全检查标准》(JGJ59-2011); 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 《建筑施工模板安全技术规范》(JGJ162-2008); 《钢管扣件式模板垂直支撑系统安全技术规程》(DG/TJ08-16-2011) 《建筑施工计算手册》江正荣着 中国建筑工业出版社; 《建筑施工手册》第四版 中国建筑工业出版社; 《危险性较大的分部分项工程安全管理规范》(DGJ08-2077-2010) 本工程建筑、结构相关图纸; PKPM安全设施计算软件。 第二节 工程概况 第三节 施工计划及部署 一、概述 本工程模板排架均采用φ48×钢管,排架形式为扣件式钢管脚手架。立杆底部有楼板处铺设40厚、50×200的统长木板,支撑系统分别设于下一层底板上,南北两侧空洞处铺设18号槽钢,支撑系统设于槽钢上。模板采用18mm九夹板,50×90木方,对拉螺栓采用Ⅰ级钢φ14mm,结构顶部飘板厚120mm,梁截面最大500×700。 二、施工策划 ①飘板(120mm)立杆纵横向间距均为,步距米,扫地杆全设(200m m ),排架最大搭设高度约米。 ②梁截面尺寸500×700m m ,梁底增设一根承重立杆,两侧立杆间距为,纵向间距,增设二道φ14m m 对拉螺栓,扫地杆全设(200m m ),步距米。排架最大搭设高度约米。 三、材料要求 对进入现场钢管、扣件等配件进行验收,钢管应符合《碳素结构钢》(GB/T700)中 Q235A 钢材的有关规定,扣件应符合《钢管脚手架扣件》(GB18831)中的有关规定,扣件应符合质检报告等证明材料,对反复使用的钢管应检测其壁厚,壁厚不得小于公称壁厚 90%,不得使用不合格的产品。排架体系统一使用?48×的钢管,严禁将其它规格钢管混用。 对于新的钢管、扣件,进场前钢管必须提供产品质量证明书、质量检验报告等质量证明材料,进场前扣件必须提供生产许可证、检测报告和产品质量合格证等质量证明材料。对于旧钢管、扣件,进行前必须进行复试,复试合格后方可进场。 选用的钢管、扣件的厂家或租赁公司必须提供钢管、扣件备案证明文件。 钢管表面平直光滑,壁厚均匀,不应有裂缝、分层、毛刺、硬弯、电焊结疤、压痕 和深 的划 ...
