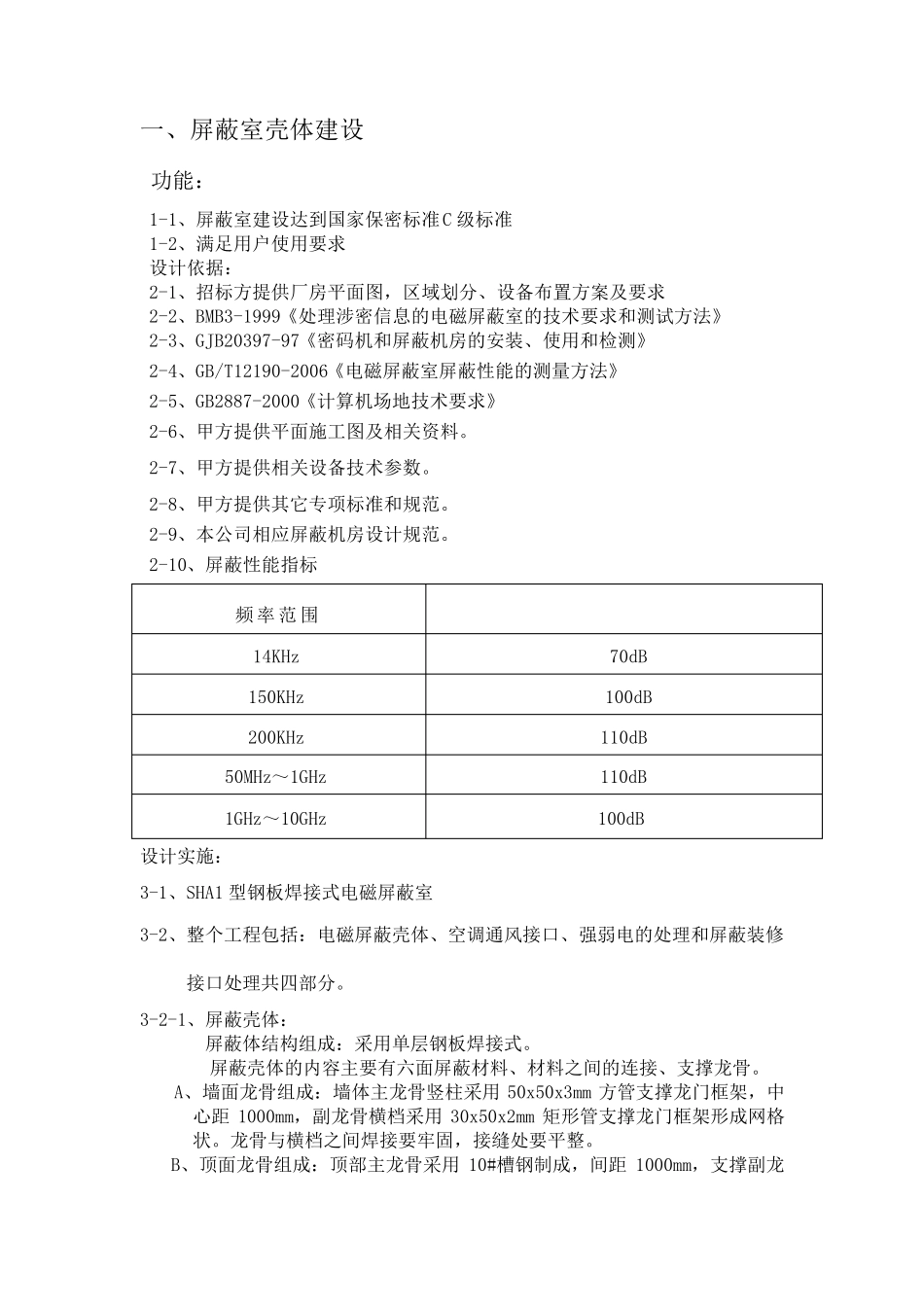

一、屏蔽室壳体建设 功能: 1-1、屏蔽室建设达到国家保密标准C 级标准 1-2、满足用户使用要求 设计依据: 2-1、招标方提供厂房平面图,区域划分、设备布置方案及要求 2-2、BMB3-1999《处理涉密信息的电磁屏蔽室的技术要求和测试方法》 2-3、GJB20397-97《密码机和屏蔽机房的安装、使用和检测》 2-4、GB/T12190-2006《电磁屏蔽室屏蔽性能的测量方法》 2-5、GB2887-2000《计算机场地技术要求》 2-6、甲方提供平面施工图及相关资料。 2-7、甲方提供相关设备技术参数。 2-8、甲方提供其它专项标准和规范。 2-9、本公司相应屏蔽机房设计规范。 2-10、屏蔽性能指标 频 率 范 围 14KHz 70dB 150KHz 100dB 200KHz 110dB 50MHz~1GHz 110dB 1GHz~10GHz 100dB 设计实施: 3-1、SHA1 型钢板焊接式电磁屏蔽室 3-2、整个工程包括:电磁屏蔽壳体、空调通风接口、强弱电的处理和屏蔽装修接口处理共四部分。 3-2-1、屏蔽壳体: 屏蔽体结构组成:采用单层钢板焊接式。 屏蔽壳体的内容主要有六面屏蔽材料、材料之间的连接、支撑龙骨。 A、墙面龙骨组成:墙体主龙骨竖柱采用 50x50x3mm 方管支撑龙门框架,中心距1000mm,副龙骨横档采用 30x50x2mm 矩形管支撑龙门框架形成网格状 。龙骨与 横档之间焊接要牢 固 ,接缝 处要平整。 B、顶 面龙骨组成:顶 部主龙骨采用 10#槽 钢制 成,间距1000mm,支撑副龙骨 采 用 30x50x2 的 矩 形 管 焊 接 成 网 格 状 , 槽 钢 与 矩 形 管 的 焊 接 要 牢 固 底 部要 平 整 , 顶 部 龙 骨 与 土 建 顶 之 间 要 有 绝 缘 固 定 , 整 个 顶 部 的 龙 骨 要 保 证 平整 , 无 下 垂 现 象 。 C、 地 面 龙 骨 组 成 : 在 土 建 地 面 上 先 铺 设5mm 的 绝 缘 板 和3mm 的 钢 板 与 地 面绝 缘 固 定 , 根 据 设 计 要 求 有 间 距 的 固 定 , 其 子 在 上 面 铺 设 地 梁 , 地 梁 采 用40x80x2mm 的 C 型 钢 , 把 C 型 钢 焊 接 在 绝 缘 板 钢 板 上 , 中 心 间 距 520x420mm焊 接 成 网 格 状 , 所 有 接 缝 处 焊 接 牢 固 平 整 , 整 个 地 梁 铺 设 需 平 整 与 地 面 绝缘 固 定 。 整 个 六 面 体 的 网 格 框 架 构 成 了 屏 蔽 室 主 体 ...
