屏蔽室的测量与要求

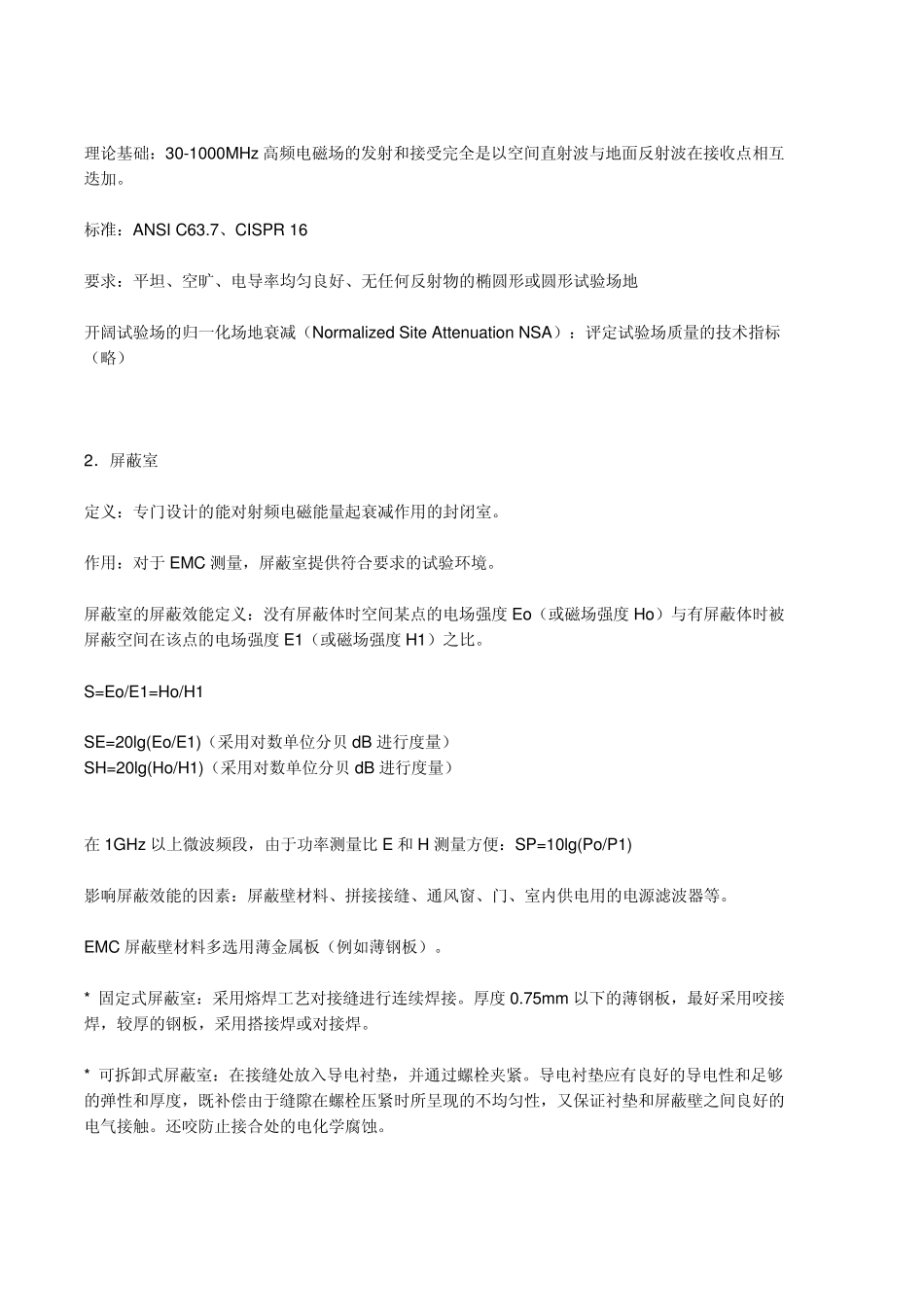

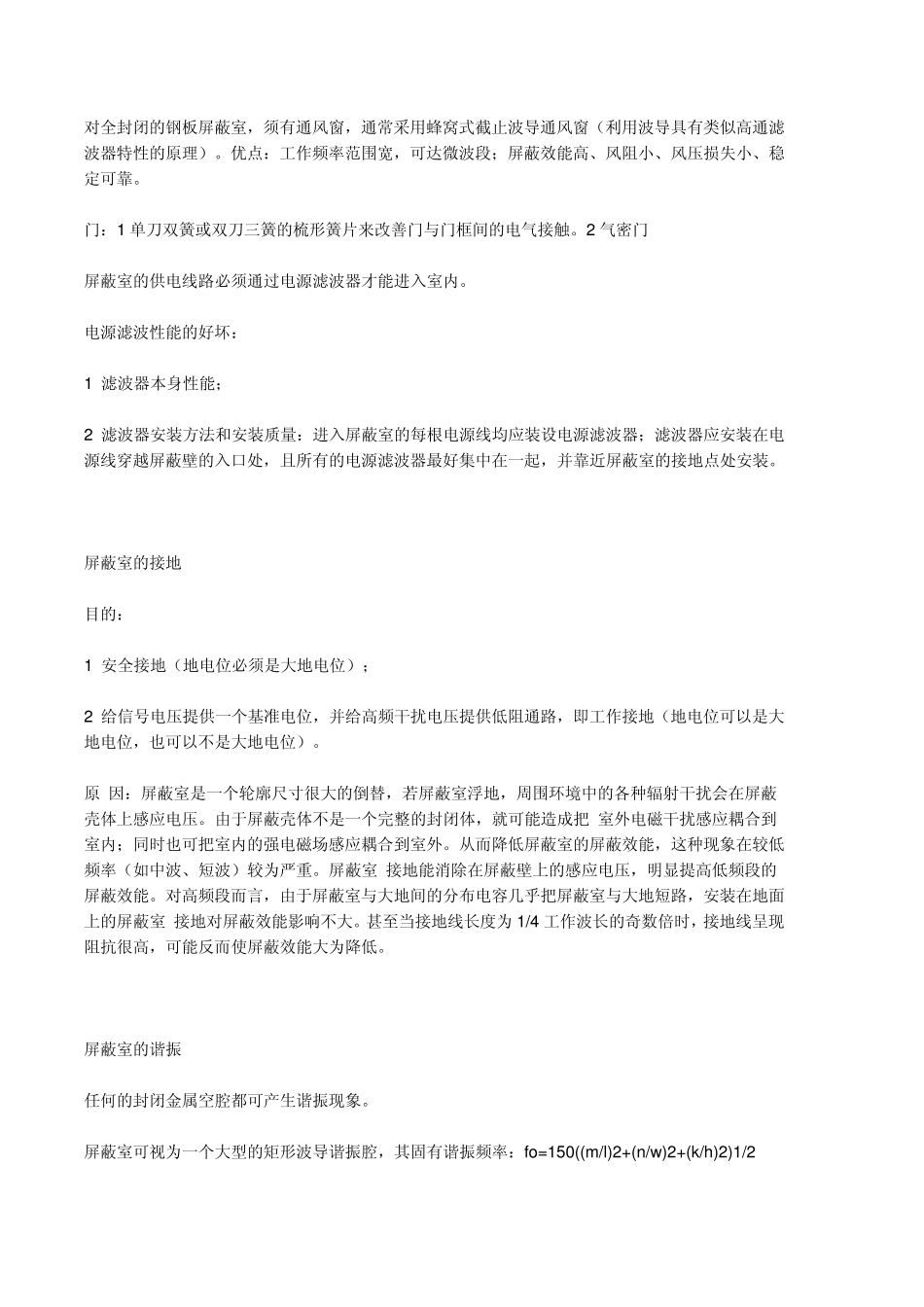

1 ．开阔试验场 理论基础：30-1000MHz 高频电磁场的发射和接受完全是以空间直射波与地面反射波在接收点相互迭加。 标准：ANSI C63.7、CISPR 16 要求：平坦、空旷、电导率均匀良好、无任何反射物的椭圆形或圆形试验场地 开阔试验场的归一化场地衰减（Normalized Site Attenuation NSA）：评定试验场质量的技术指标（略） 2．屏蔽室 定义：专门设计的能对射频电磁能量起衰减作用的封闭室。 作用：对于 EMC 测量，屏蔽室提供符合要求的试验环境。 屏蔽室的屏蔽效能定义：没有屏蔽体时空间某点的电场强度 Eo（或磁场强度 Ho）与有屏蔽体时被屏蔽空间在该点的电场强度 E1（或磁场强度 H1）之比。 S=Eo/E1=Ho/H1 SE=20lg(Eo/E1)（采用对数单位分贝 dB 进行度量） SH=20lg(Ho/H1)（采用对数单位分贝 dB 进行度量） 在1GHz 以上微波频段，由于功率测量比 E 和H 测量方便：SP=10lg(Po/P1) 影响屏蔽效能的因素：屏蔽壁材料、拼接接缝、通风窗、门、室内供电用的电源滤波器等。 EMC 屏蔽壁材料多选用薄金属板（例如薄钢板）。 * 固定式屏蔽室：采用熔焊工艺对接缝进行连续焊接。厚度 0.75mm 以下的薄钢板，最好采用咬接焊，较厚的钢板，采用搭接焊或对接焊。 * 可拆卸式屏蔽室：在接缝处放入导电衬垫，并通过螺栓夹紧。导电衬垫应有良好的导电性和足够的弹性和厚度，既补偿由于缝隙在螺栓压紧时所呈现的不均匀性，又保证衬垫和屏蔽壁之间良好的电气接触。还咬防止接合处的电化学腐蚀。 对全封闭的钢板屏蔽室，须有通风窗，通常采用蜂窝式截止波导通风窗（利用波导具有类似高通滤波器特性的原理）。优点：工作频率范围宽，可达微波段；屏蔽效能高、风阻小、风压损失小、稳定可靠。 门：1 单刀双簧或双刀三簧的梳形簧片来改善门与门框间的电气接触。2 气密门 屏蔽室的供电线路必须通过电源滤波器才能进入室内。 电源滤波性能的好坏： 1 滤波器本身性能； 2 滤波器安装方法和安装质量：进入屏蔽室的每根电源线均应装设电源滤波器；滤波器应安装在电源线穿越屏蔽壁的入口处，且所有的电源滤波器最好集中在一起，并靠近屏蔽室的接地点处安装。 屏蔽室的接地 目的： 1 安全接地（地电位必须是大地电位）； 2 给信号电压提供一个基准电位，并给高频干扰电压提供低阻通路，即工作接地（地电位可以是大地电位，也可以不是大地电位）。 原 因：屏蔽室是一个轮廓尺寸很大的倒替，若屏蔽室浮地，周围环境中的...
