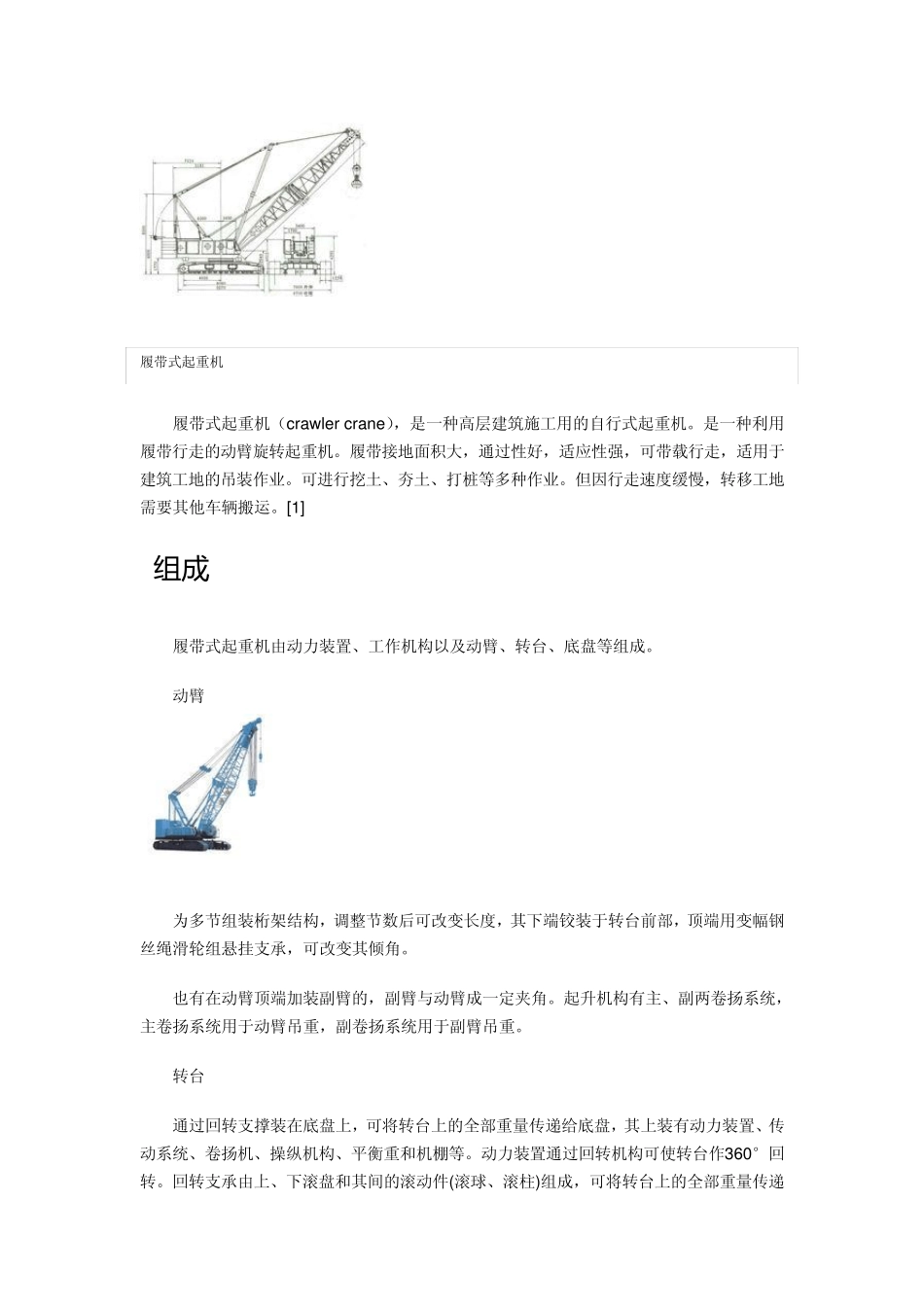

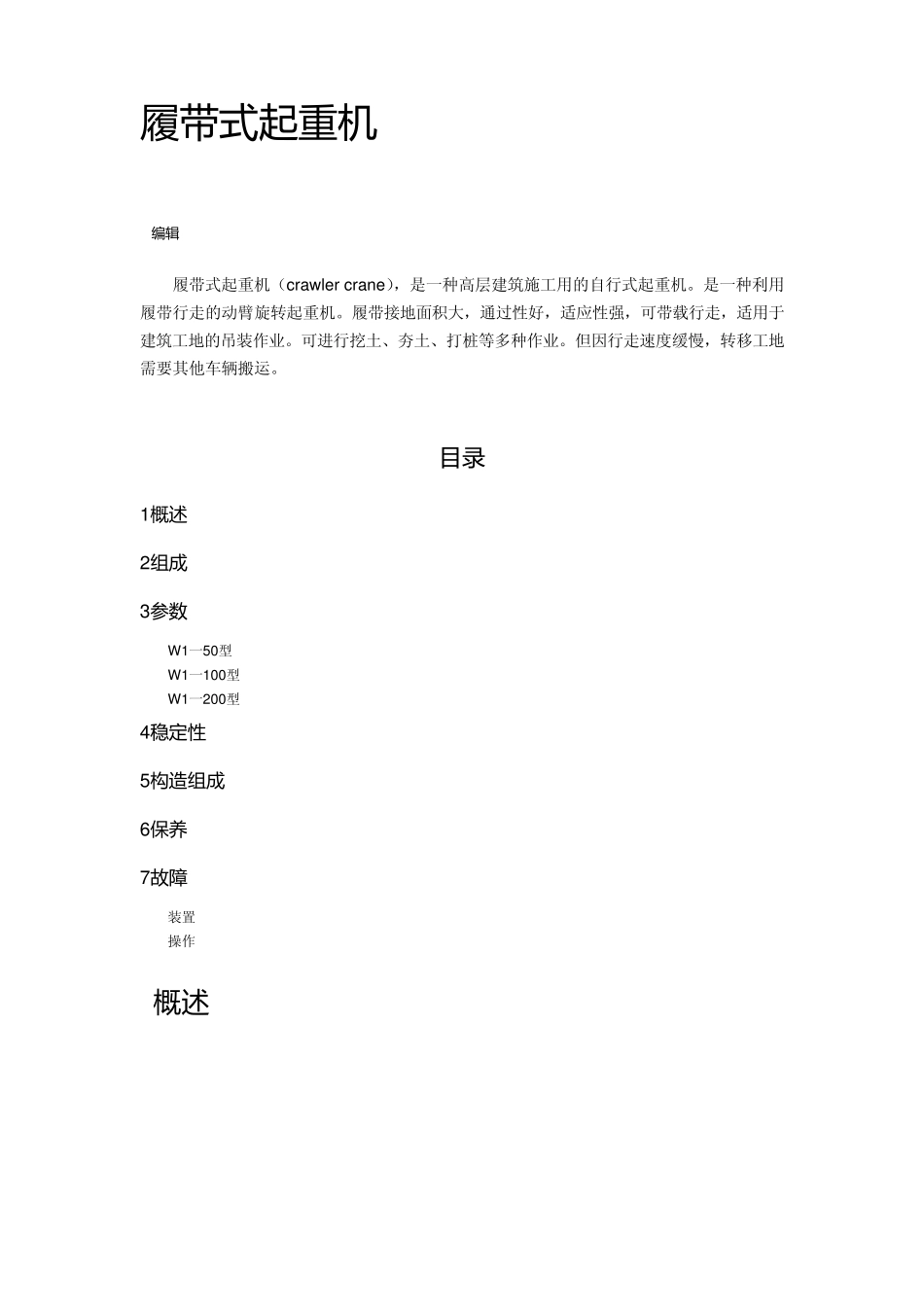

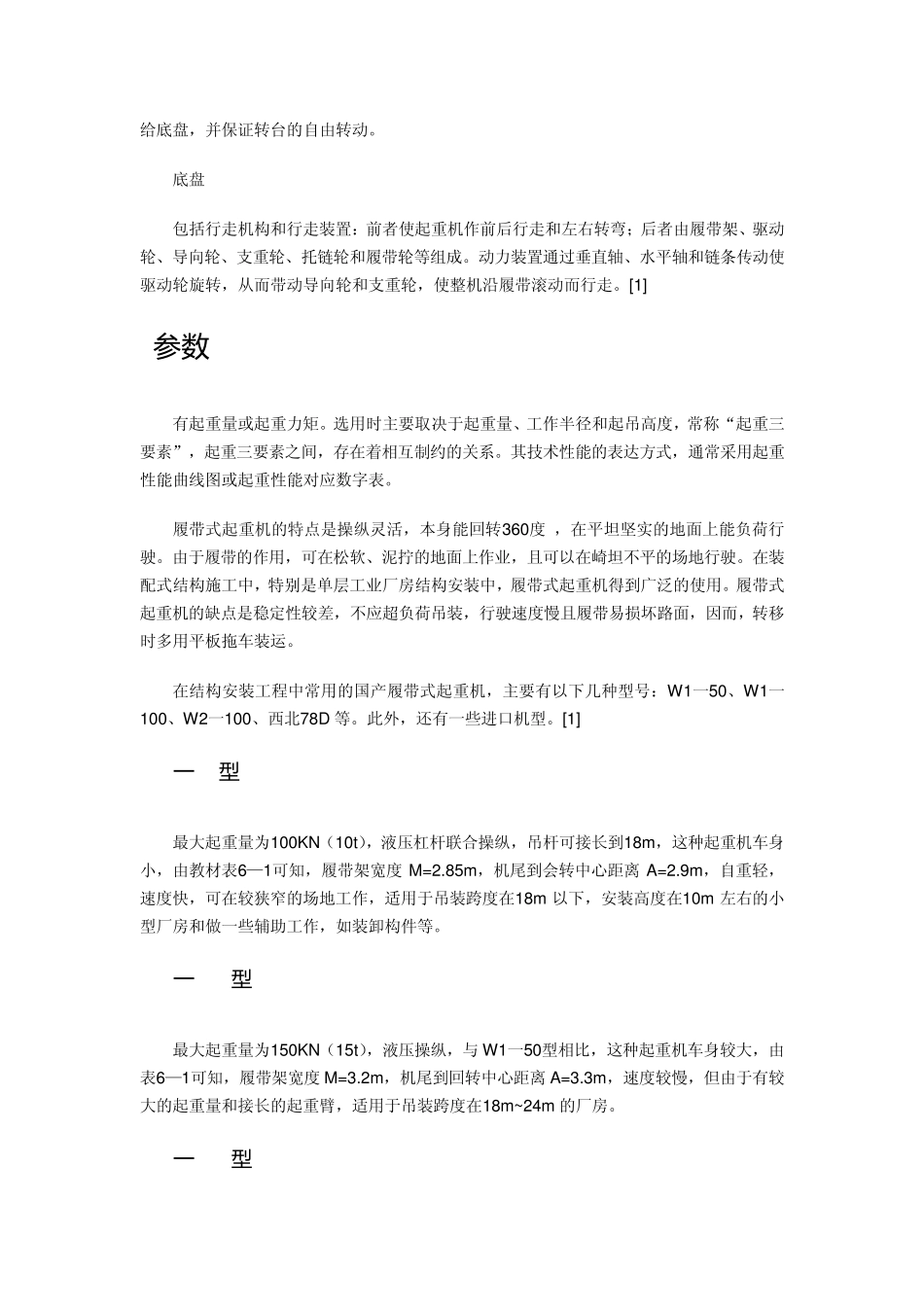

履 带 式 起 重 机 编 辑 履带式起重机（craw ler crane），是一种高层建筑施工用的自行式起重机。是一种利用履带行走的动臂旋转起重机。履带接地面积大，通过性好，适应性强，可带载行走，适用于建筑工地的吊装作业。可进行挖土、夯土、打桩等多种作业。但因行走速度缓慢，转移工地需要其他车辆搬运。 目 录 1概 述 2组 成 3参 数 W1一50型 W1一100型 W1一200型 4稳 定 性 5构 造 组 成 6保养 7故障 装置 操作 1概 述 履带式起重机 履带式起重机（craw ler crane），是一种高层建筑施工用的自行式起重机。是一种利用履带行走的动臂旋转起重机。履带接地面积大，通过性好，适应性强，可带载行走，适用于建筑工地的吊装作业。可进行挖土、夯土、打桩等多种作业。但因行走速度缓慢，转移工地需要其他车辆搬运。[1] 2组 成 履带式起重机由动力装置、工作机构以及动臂、转台、底盘等组成。 动臂 为多节组装桁架结构，调整节数后可改变长度，其下端铰装于转台前部，顶端用变幅钢丝绳滑轮组悬挂支承，可改变其倾角。 也有在动臂顶端加装副臂的，副臂与动臂成一定夹角。起升机构有主、副两卷扬系统，主卷扬系统用于动臂吊重，副卷扬系统用于副臂吊重。 转台 通过回转支撑装在底盘上，可将转台上的全部重量传递给底盘，其上装有动力装置、传动系统、卷扬机、操纵机构、平衡重和机棚等。动力装置通过回转机构可使转台作360°回转。回转支承由上、下滚盘和其间的滚动件(滚球、滚柱)组成，可将转台上的全部重量传递给底盘，并保证转台的自由转动。 底盘 包括行走机构和行走装置：前者使起重机作前后行走和左右转弯；后者由履带架、驱动轮、导向轮、支重轮、托链轮和履带轮等组成。动力装置通过垂直轴、水平轴和链条传动使驱动轮旋转，从而带动导向轮和支重轮，使整机沿履带滚动而行走。[1] 3参 数 有起重量或起重力矩。选用时主要取决于起重量、工作半径和起吊高度，常称“起重三要素”，起重三要素之间，存在着相互制约的关系。其技术性能的表达方式，通常采用起重性能曲线图或起重性能对应数字表。 履带式起重机的特点是操纵灵活，本身能回转360度 ，在平坦坚实的地面上能负荷行驶。由于履带的作用，可在松软、泥拧的地面上作业，且可以在崎坦不平的场地行驶。在装配式结构施工中，特别是单层工业厂房结构安装中，履带式起重机得到广泛的使用。履带式起重机的缺点是稳定性较差，不应超负荷吊装，行驶...
