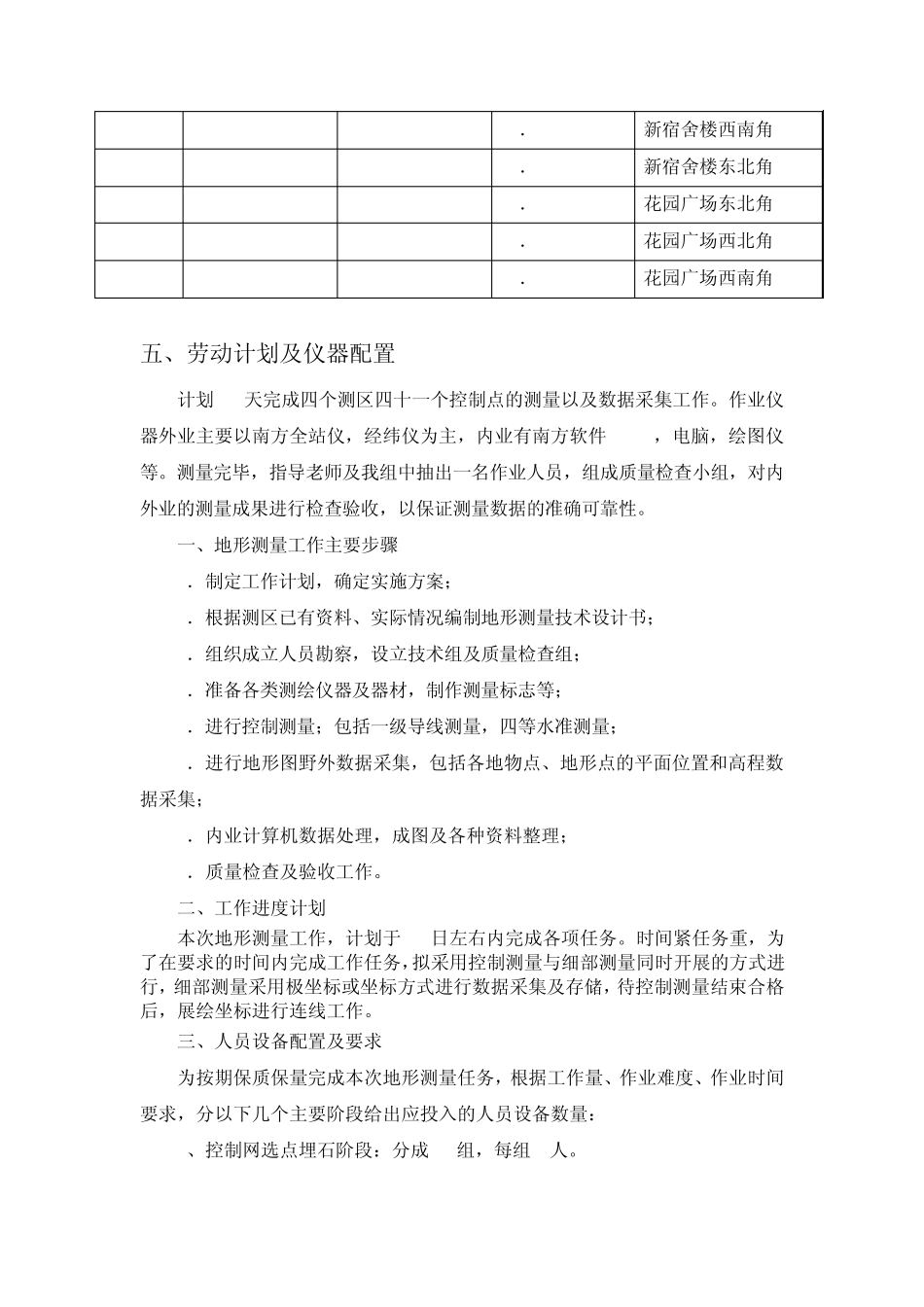

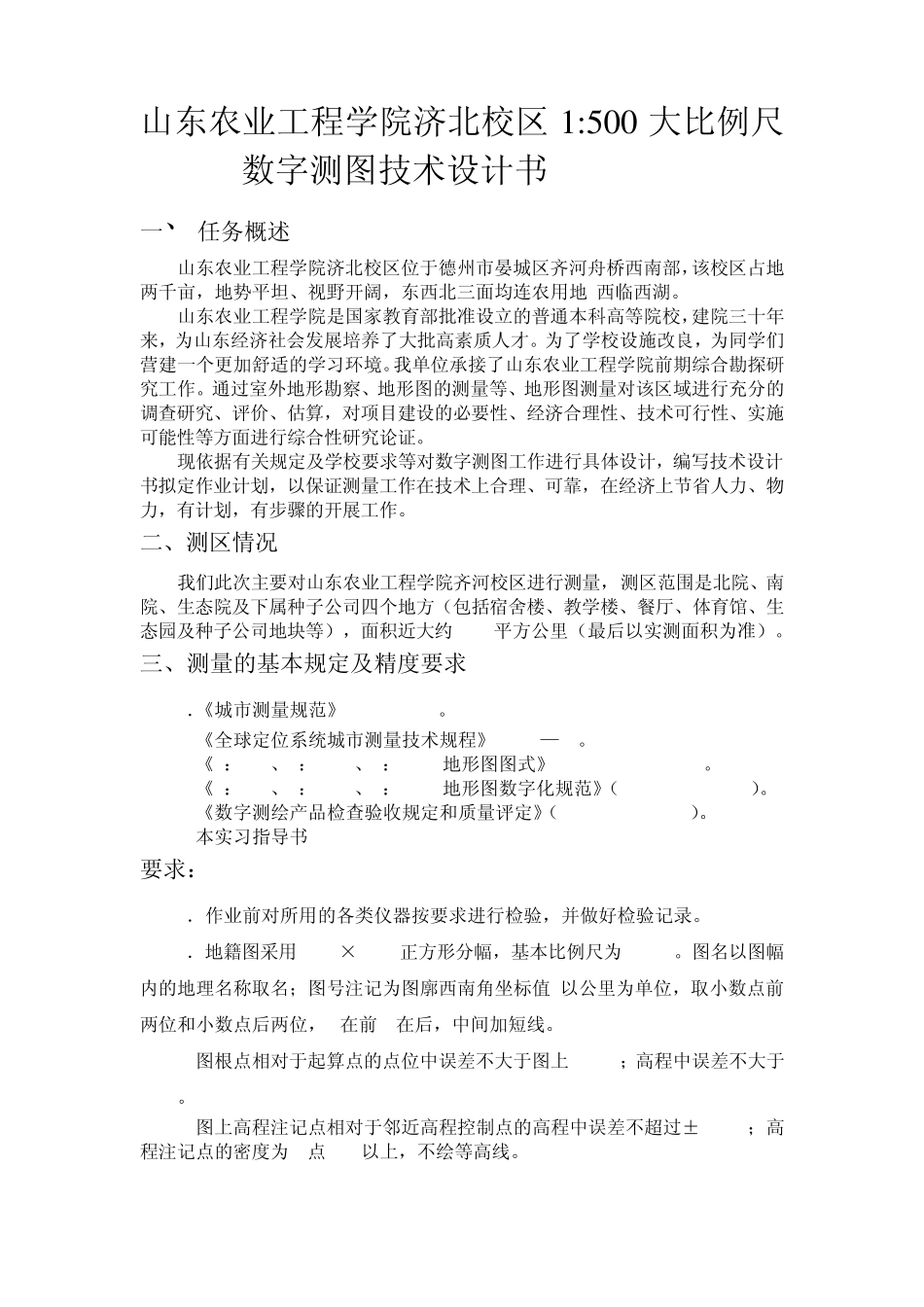

山东农业工程学院济北校区 1:500 大比例尺数字测图技术设计书 一、任务概述 山东农业工程学院济北校区位于德州市晏城区齐河舟桥西南部，该校区占地两千亩，地势平坦、视野开阔，东西北三面均连农用地,西临西湖。 山东农业工程学院是国家教育部批准设立的普通本科高等院校，建院三十年来，为山东经济社会发展培养了大批高素质人才。为了学校设施改良，为同学们营建一个更加舒适的学习环境。我单位承接了山东农业工程学院前期综合勘探研究工作。通过室外地形勘察、地形图的测量等、地形图测量对该区域进行充分的调查研究、评价、估算，对项目建设的必要性、经济合理性、技术可行性、实施可能性等方面进行综合性研究论证。 现依据有关规定及学校要求等对数字测图工作进行具体设计，编写技术设计书拟定作业计划，以保证测量工作在技术上合理、可靠，在经济上节省人力、物力，有计划，有步骤的开展工作。 二、测区情况 我们此次主要对山东农业工程学院齐河校区进行测量，测区范围是北院、南院、生态院及下属种子公司四个地方（包括宿舍楼、教学楼、餐厅、体育馆、生态园及种子公司地块等），面积近大约0.8平方公里（最后以实测面积为准）。 三、测量的基本规定及精度要求 1．《城市测量规范》CJJ 8-2011。 2.《全球定位系统城市测量技术规程》GJJ73—97。 3.《1：500、1：1000、1：2000地形图图式》GB/T20257.1-2007。 5.《1：500、1：1000、1：2000地形图数字化规范》（GB/T17160-1997）。 6.《数字测绘产品检查验收规定和质量评定》（GB/T18316-2001）。 7.本实习指导书 要求： 1．作业前对所用的各类仪器按要求进行检验，并做好检验记录。 2．地籍图采用 50cm×50cm正方形分幅，基本比例尺为 1:500。图名以图幅内的地理名称取名；图号注记为图廓西南角坐标值,以公里为单位，取小数点前两位和小数点后两位，X在前 Y在后，中间加短线。 3.图根点相对于起算点的点位中误差不大于图上0.1mm；高程中误差不大于0.1m。 4.图上高程注记点相对于邻近高程控制点的高程中误差不超过±0.15m；高程注记点的密度为 1点/dm2以上，不绘等高线。 四、已有资料 1． 2. 已有控制点、水准点的坐标分布： 点号 E N H 备注 J1 473912.202 4073473.946 13．393 国土车间路口 J2 473906.070 4073603.549 13．290 室内体育馆东南角 J3 473898.379 4073789.473 13．146 室内体育馆东北角 J4 473765。068 4073776.996 13．...
