剑川县人民医院电梯安装自检报告VIP免费

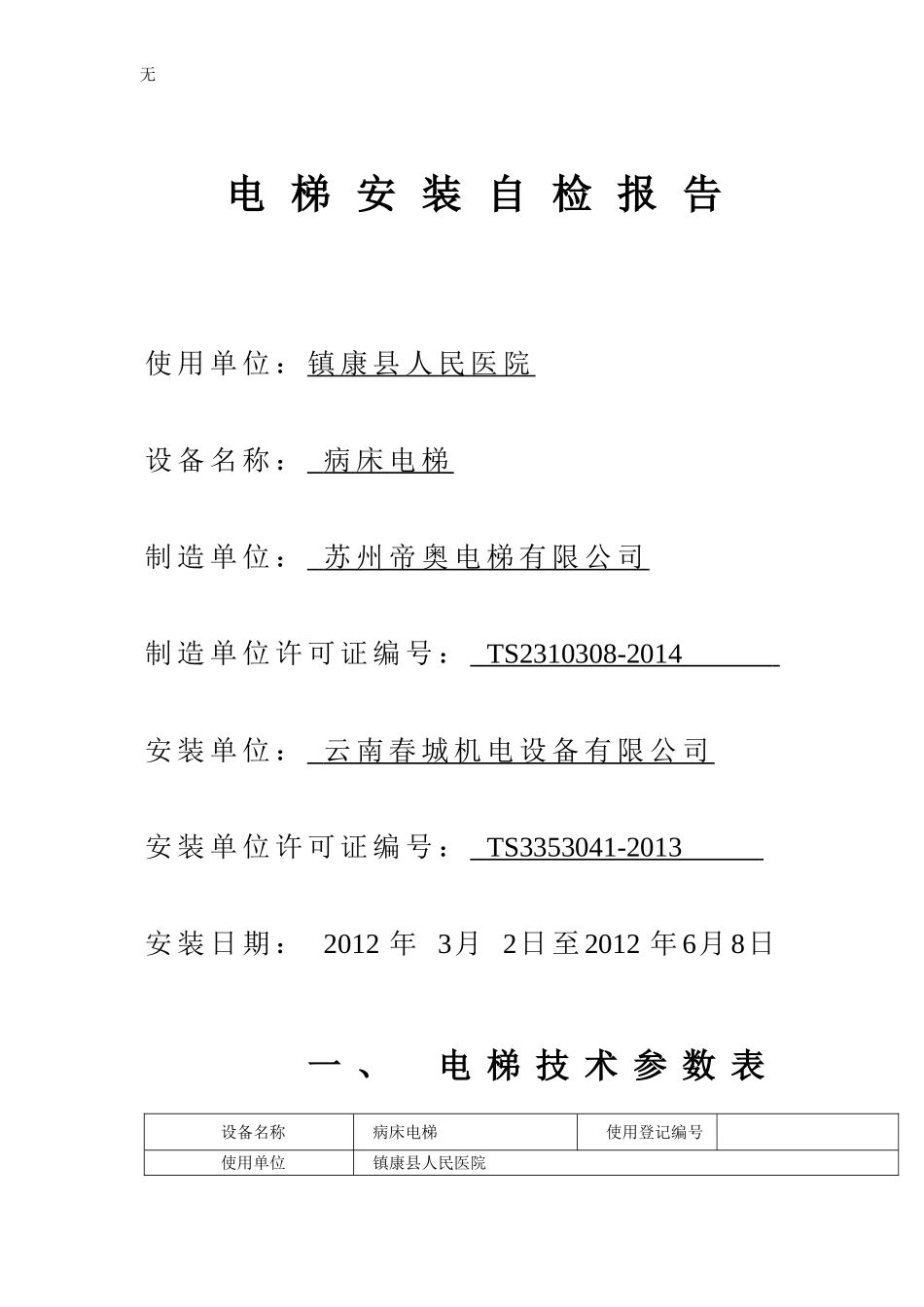

无电梯安装自检报告使用单位：镇康县人民医院设备名称：病床电梯制造单位：苏州帝奥电梯有限公司制造单位许可证编号：TS2310308-2014安装单位：云南春城机电设备有限公司安装单位许可证编号：TS3353041-2013安装日期：2012年3月2日至2012年6月8日一、电梯技术参数表设备名称病床电梯使用登记编号使用单位镇康县人民医院无设备名称病床电梯使用登记编号设备使用地点临沧市镇康县公主路使用单位代码使用单位设备编号安全管理人员制造日期制造单位苏州帝奥电梯有限公司规格型号产品编号维修保养单位云南春城机电设备有限公司设备技术参数额定载重量1600kg额定速度1.0m/s层站数6/6控制方式集选合同编号控制类型曳引机型号WYJ1曳引机编号控制柜型号JXW.VVVF控制柜编号限速器型号OX-240F限速器编号安全钳型号AQ1安全钳编号缓冲器型号OH-80缓冲器编号制动器型号制动器编号上行超速保护ZTW制造编号门锁装置IL-32161轿锁型号门二、资料审查记录无三、开箱状况记录包装箱外观情况完整包装箱数量及箱号20零部件质量良欠缺零部件名称规格无提交的文件资料序号资料名称有无篇幅1制造许可证明，其范围能够覆盖所提供的电梯有2电梯整机型式试验合格证书或者报告书，其内容能够覆盖所提供的电梯有3产品质量证明文件，注有制造许可证明文件编号，刻电梯的产品出厂编号、主要技术参数、驱动主机和控制柜等到主要部件的型号和编号等内容，并有电梯整机制造单位的公章或者检验合格以及出厂日期有4门锁装置、限速器、安全钳、缓冲器、含有电子元件的安全电路（如果有）、轿厢瞧得起超速保护装置、控制柜、驱动主机等安全保护装置或者主要部件的型式试验合格证，证书中安全保护装置的型号规格化与整机形式试验合格证书或者报告书的相应内容一致有5机房或者机器设备间及井道布置图，其顶层高度、底坑深度、楼层间距、井道内防护、安全距离、井道下方人可以进入的空间等满足安全要求有6电气原理图，包括动力电路和连接电气安全装置的电路有7安装使用维护说明书，包括安装、使用、日常维护保养和应急救援等方面操作说明的内容有8对于轿厢面积超出4.6项规定的载货电梯，还应当提供符合相关规定的设计计算书有9安装许可证和安装告知书，许可证范围能够覆盖所施工电梯的规格型号有10施工方案，审批手续齐全有11施工现场作业人员持有特种设备作业人员证有12施工过程记录和自检报告（包括承重梁、导轨支架等到隐蔽工程的见证材料），检查和试验项目齐全、内容完整，施工和验收手续齐全有安装单位自检签字：年月日使用单位（监理单位）签字：年月日监检单位签字：年月日无包装箱外观情况完整包装箱数量及箱号20数量备注无处理办法无用户单位开箱人员安装单位开箱人员安装单位自检签章：年月日使用单位（监理单位）签章：年月日四、隐蔽工程验收记录1、驱动主机承重梁安装驱动主机承重梁埋入承重墙时，埋入端进入墙体且必须封闭，承重墙是承重梁下的土建结构，为了保证驱动主机承重梁端部与承重墙可靠连接，且能承重电梯悬挂系统的作用力，避免因承重梁埋入承重墙深度不足，承重梁从承重墙中滑脱，或损坏承重墙。此项工程属电梯施工中的隐蔽工程，其标准设计要求：埋入端长度应超过墙厚中心至少20mm，且支承长度不应小于70mm。无验收记录如下：埋入端长度：250mm支承长度：100mm施工工长签字：安装单位自检使用单位（监理单位）监检单位签字：签字：签字：年月日年月日年月日无五、分类项目1、导轨支架安装、距离及导轨距日期：档数轿厢支架m对重支架m轿厢轨距㎜对重轨距㎜123456789101112131415161718192021222324252627282930备注：1、导轨架水平度不超过5毫米。2、导轨架与墙垫片不得超过10毫米。导轨支架档距S≤2.5m3、导轨架地脚螺栓或支架直接埋的深度不应小于120毫米。4、再导轨项面间的距离偏差0+2㎜（轿厢），0+3（对重）。5、导轨工作面（侧面与顶面）垂真度每5米，0.6㎜。6、导轨局部缝不大于0.5㎜，接头台阶应不大于0.05㎜穿墙固定□膨胀螺栓固定□预埋铁焊接□混凝土预埋□无2、层门支架安装层数支架数稳固度层门安装日期15合格25合格35合格45合格55合格65合格7891011121314151617181920备注：1、支架...
