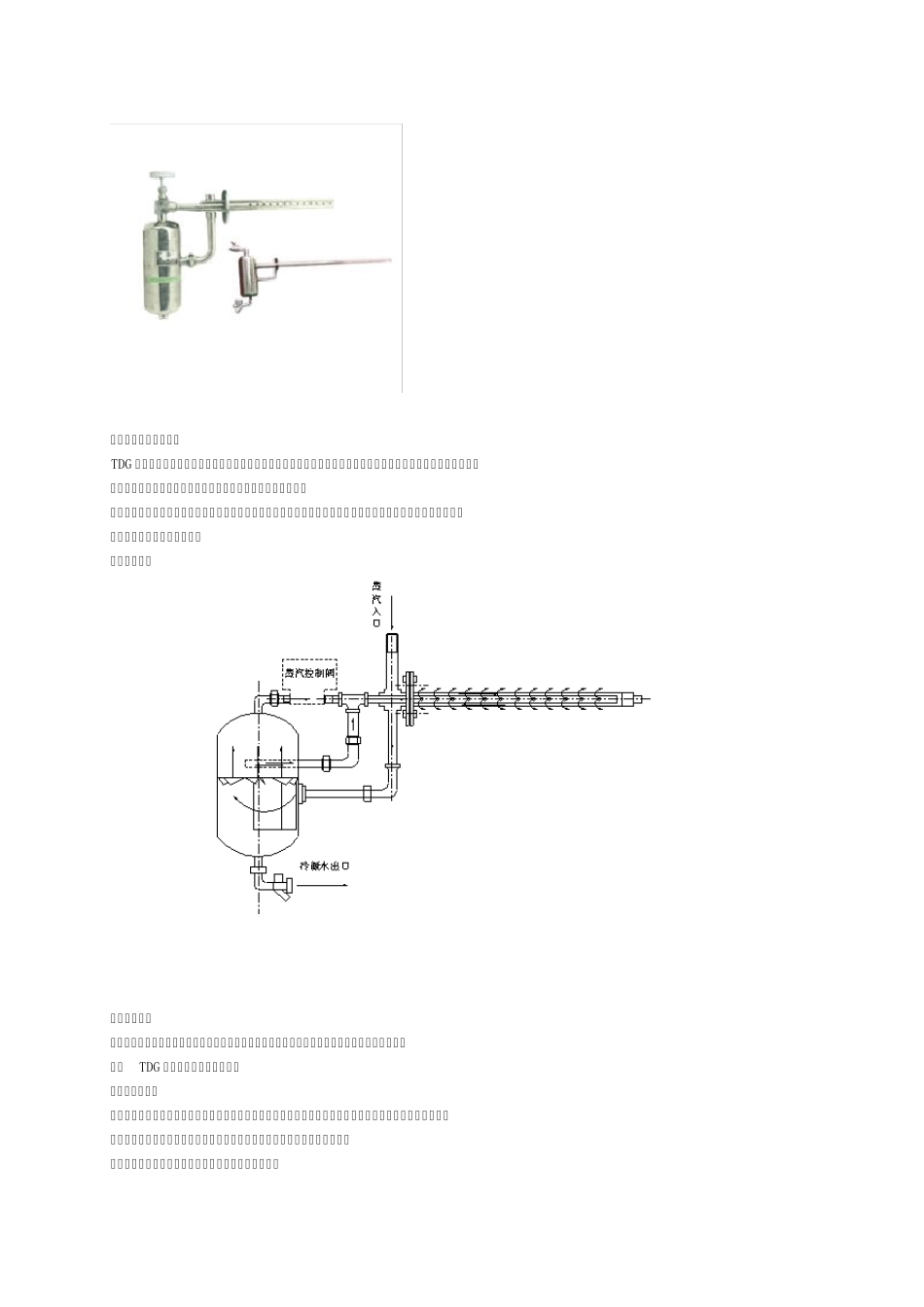

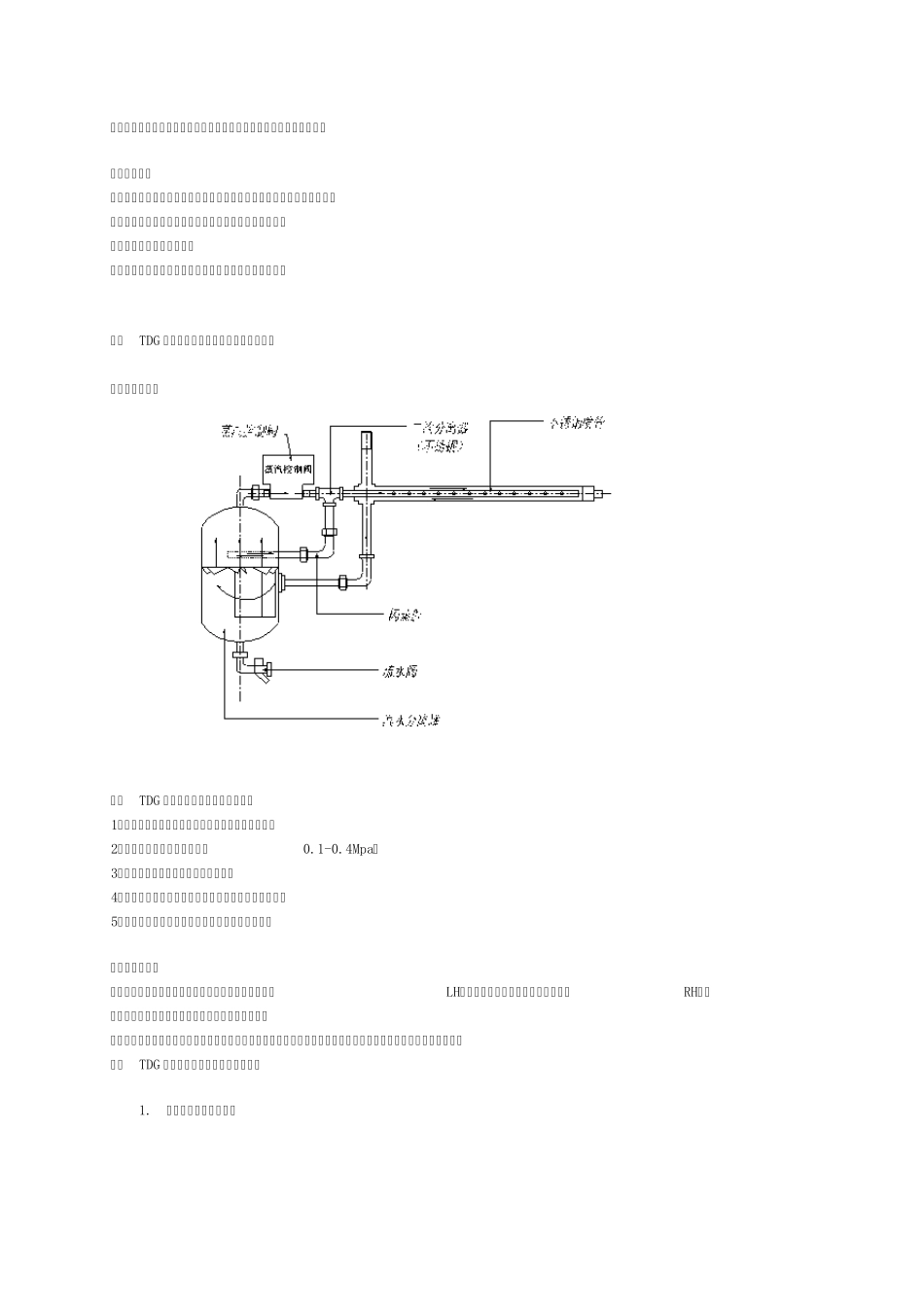

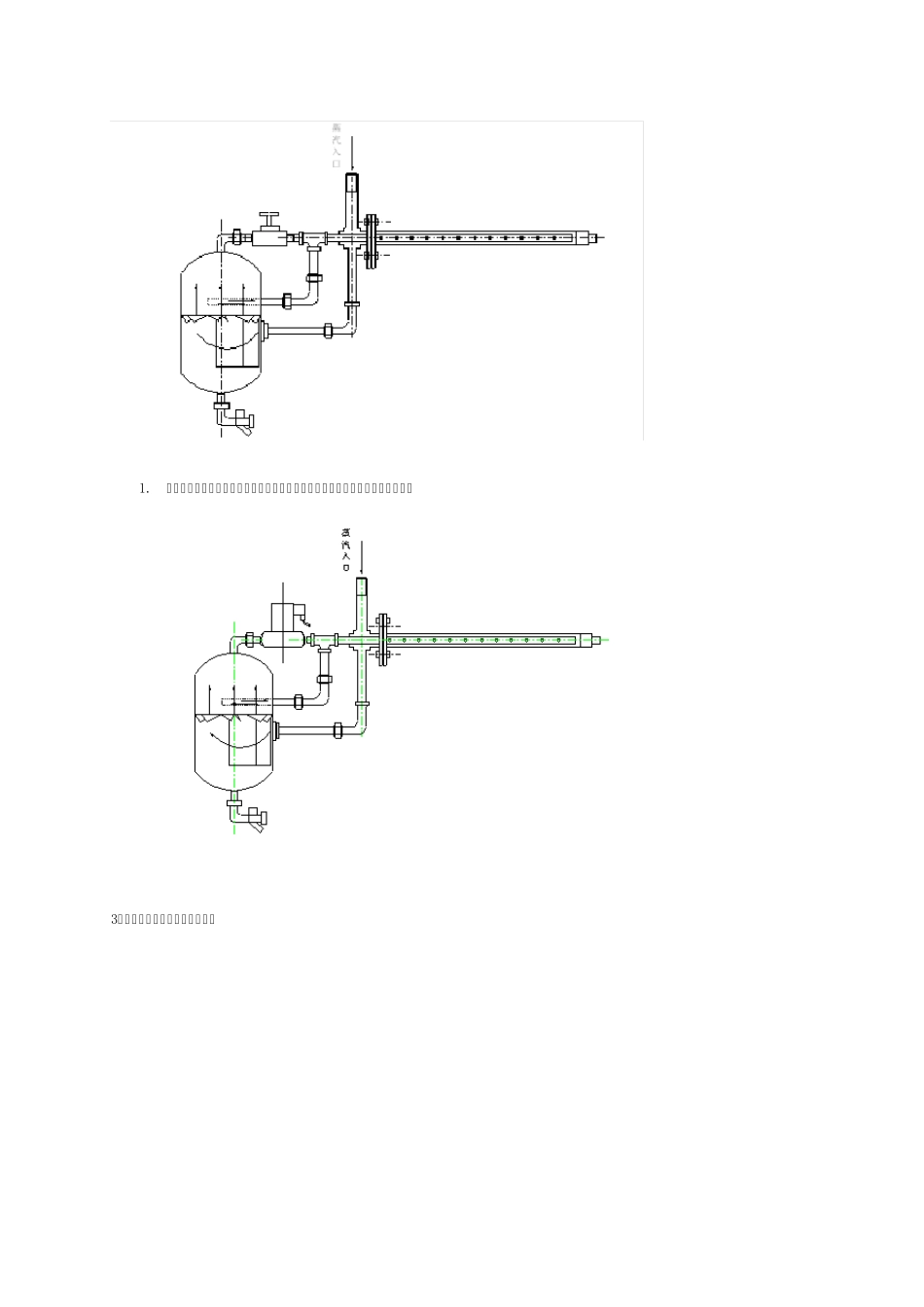

一、加湿器的工作原理 TDG 型干蒸汽加湿器采用外部汽源，通过汽水分离装置，保证得到干燥蒸汽，通过蒸汽喷射用喷嘴喷出均匀的蒸汽，喷管采用双重保温夹套进行喷管预热，防止喷管内的冷凝水喷到 空调系统里，喷管内产生的冷凝水回流到闪蒸腔，通过二次蒸发，使之重新成为加湿用的蒸汽。分离后的冷凝水通过分离器底部的疏水阀排出。 工作原理图： 二、适用范围 空调配套及风管加湿系统，高精度加湿场所，不同型号的加湿器能够满足各种蒸汽加湿器的要求。 三、TDG 型干蒸汽加湿器显著优点 ◐性能稳定可靠 ◎全不锈钢材质，独特的外形结构设计，不仅美观大方，而且减少了冷凝水，并消除了冷启动时水滴的飞溅。 ◎采用锥形汽水分离装置，离心式设计，能有效地去除夹带的水滴和冷凝水。 ◎双重保温夹套喷管有效地防止了蒸汽冷凝水的凝结。 ◎二次分离及干燥管排除所有可能的水滴，仅允许干蒸汽离开分离器。 ◐可靠的吸收 ◎经过保温设计的喷管，配上蒸汽喷射用喷嘴，可以均匀的喷出干蒸汽。 ◎优化的结构设计，最大限度的降低了蒸汽喷射时噪音。 ◐多样的控制方式可供选择 ◎手动式、电磁阀式、电动开关式、电动比例式、气动式 四、TDG 型干蒸汽喷射式加湿器型号编制说明 五、结构示意图 六、TDG 型干蒸汽喷射式加湿器的选型 1、控制方式选择（手动、电磁阀、电动、气动控制） 2、蒸汽压力确定（压力范围为0.1-0.4Mpa） 3、计算加湿量确定，汽水分离器口径。 4、根据空调或风管高度、宽度来确定喷管长度及数量。 5、根据空调或风管设计结构来确定加湿器左右式。 七、区分左右式 面对加湿器喷管喷孔，汽水分离器在左侧，则为左式（LH），汽水分离器在右侧，则为右式（RH）。 干蒸汽喷射式加湿器安装时其喷管喷孔应逆向喷射。 加湿量只与加湿器汽水分离器型号及开关阀，喷孔、孔径有关，与喷管长度无关，额定加湿量为阀门全开时加湿量。 八、TDG 型干蒸汽喷射式加湿器控制方式 1. 手动控制方式（如图） 1. 开关式（电磁阀）信号控制方式（如图），接受湿度控制器无源开关信号控制。 3、电动执行器控制方式（如图） 九、加湿量选择（表一） 九、加湿量选择（表一） 供气 压力 Mpa 额定加湿量Kg/h 型 号 TDG-15 TDG -20 TDG -40 TDG -50 喷孔孔径 Φ 2 Φ 3 Φ 4 Φ 6 Φ 7 Φ 8 Φ 9.5 Φ 10.5 Φ 12 Φ 14 Φ 16 0.1 2.3 9.4 22 50 62 75.5 78 102 141 194 246...
