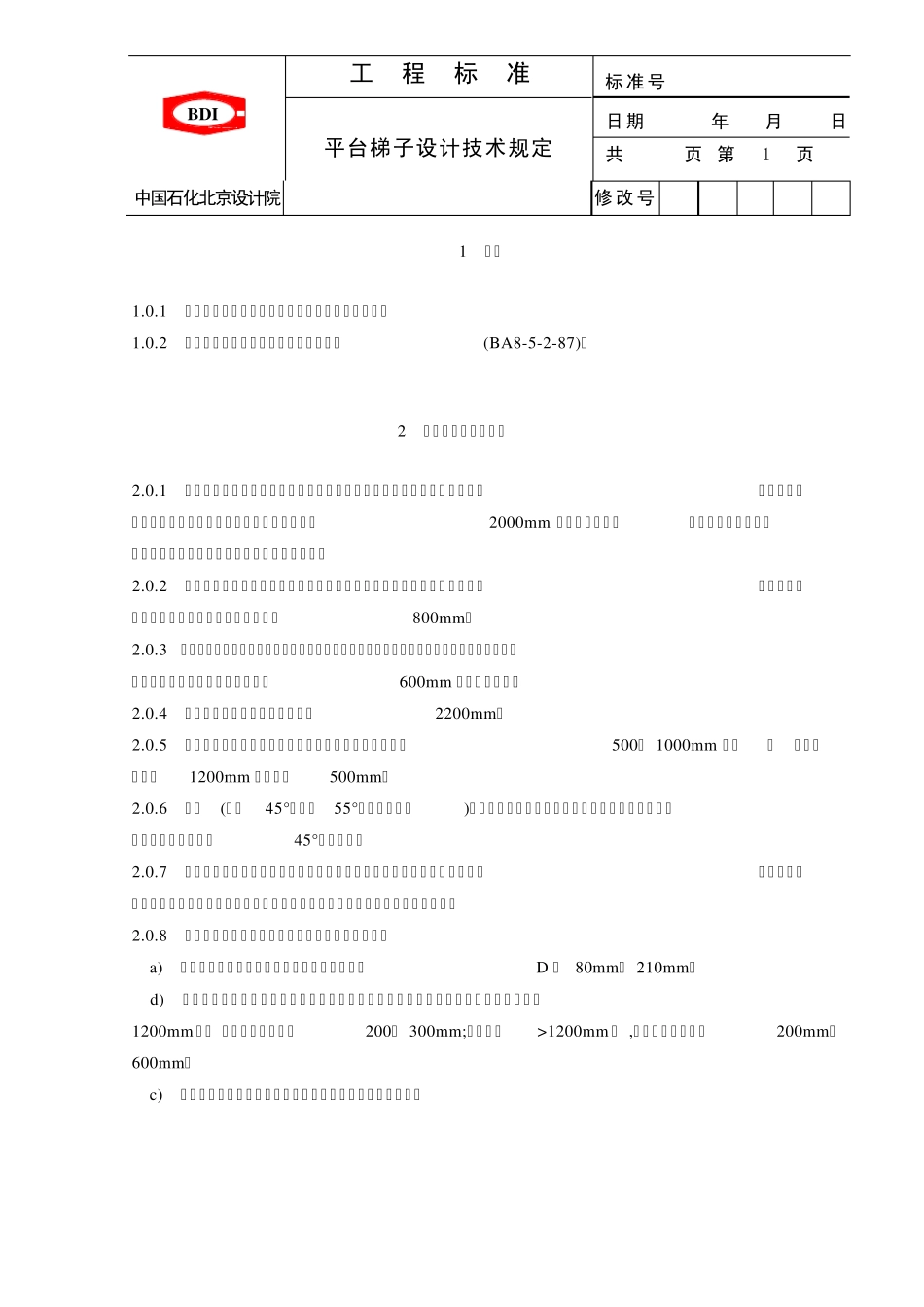

平台梯子设计技术规定_第1页
1/8

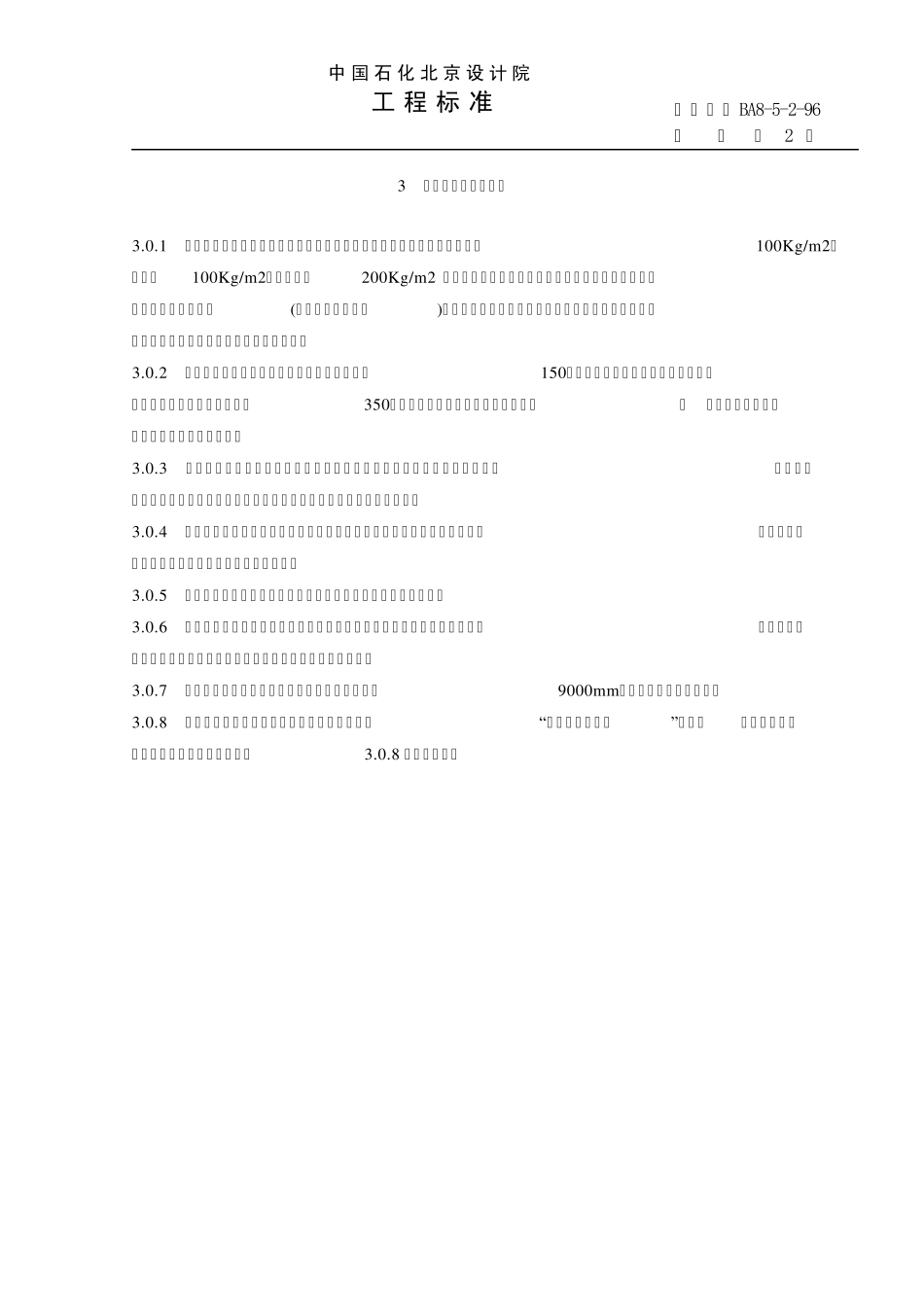

平台梯子设计技术规定_第2页
2/8

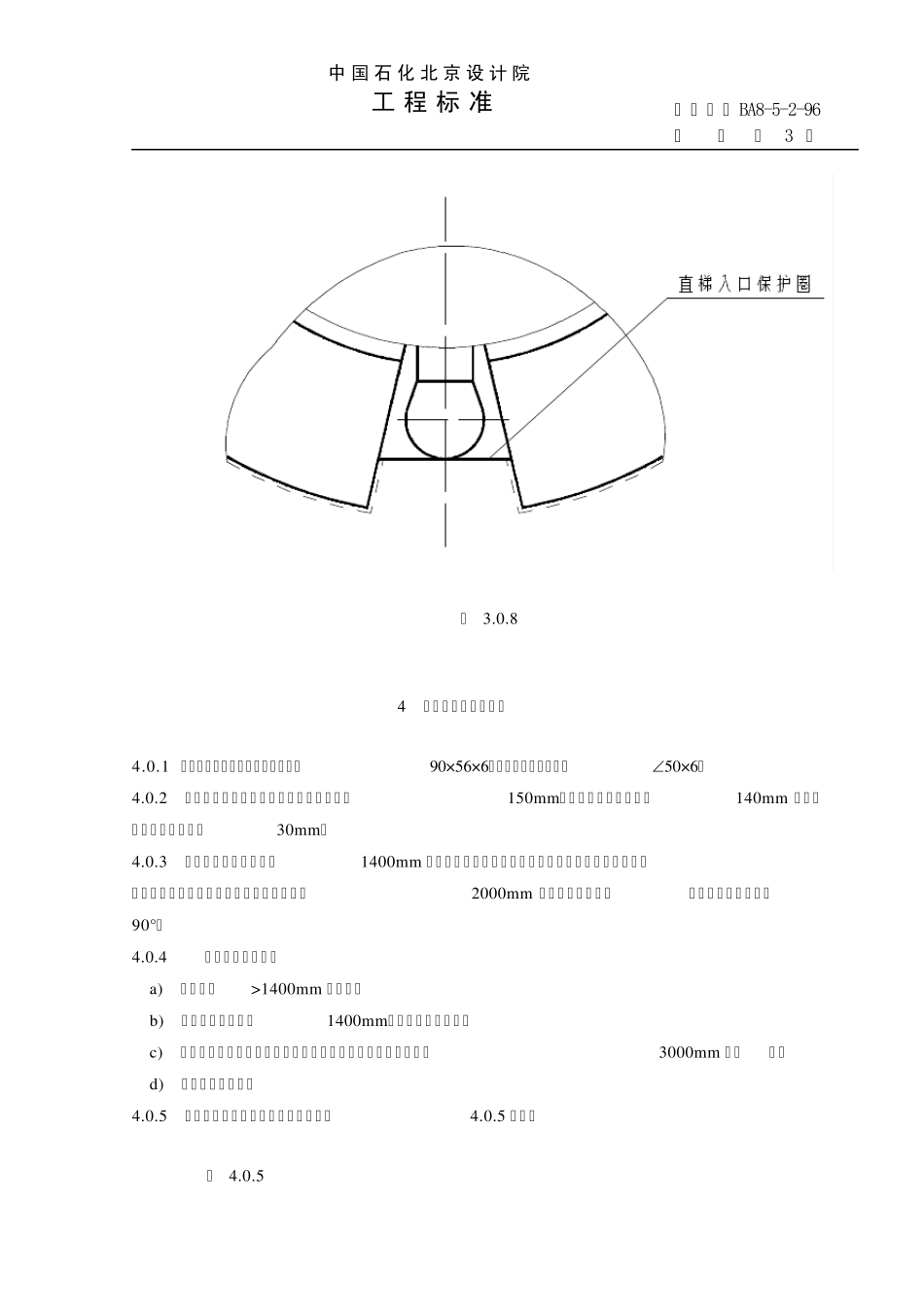

平台梯子设计技术规定_第3页
3/8
BDI 工 程 标 准 平台梯子设计技术规定 标准号 : BA8-5-2-96 日期 1996 年 4 月 17 日 共 8 页 第 1 页 中国石化北京设计院 修改号 1 总则 1.0.1 本规定适用于石油化工厂的设备平台梯子的设计。 1.0.2 本标准代替《平台梯子设计技术规定》(BA8-5-2-87)。 2 平台梯子的设置原则 2.0.1 为了便于生产操作和维护检修,凡工艺设备的人孔、进出口阀、液面计、 调节阀及操作频繁的单独阀、压力表、热电偶等,标高在2000mm 以上一般都应设 置平台。特殊情况也应保证操作人员和检修人员能进行操作和维护。 2.0.2 装置内布置相邻的设备群,若仪表、阀较多操作、维护较频繁时,宜设置 联合平台,中间用走道相接,走道宽度一般应≥800mm。 2.0.3 设置平台应尽量经济、合理、安全方便。操作平台的大小应根据工艺安装、自控等专业及维修需要确定,但平台上应有不小于600mm 宽的人行通道。 2.0.4 每两层平台之间的距离不得小于2200mm。 2.0.5 为立式设备设置平台,人孔中心线与平台面的距离应在500~ 1000mm 范围 内 ,且应不超过1200mm 和不低于500mm。 2.0.6 梯子(包括45°斜梯,55°斜梯及直梯等)的选用应按工艺安装专业和平台结构需要而设置,若用斜梯应尽量选用45°斜梯为宜。 2.0.7 设备内介质如在操作温度下能自燃,则在设置其平台梯子时应考虑便于安 全疏散,对于较大的联合平台,若只有一个正常操作梯子则应在平台的另一端设置安全梯。 2.0.8 立式设备顶层平台的宽度一般宜按下列要求选用。 a) 顶层为圆形平台时,平台外径宜取设备内直径D 加80mm~ 210mm。 d) 顶层为方形平台时,平台伸出设备外壁的宽度视设备直径大小确定。一般设备直径≤1200mm 时, 平台伸出宽度宜取200~ 300mm;设备直径>1200mm 时 ,平台伸出宽度宜取200mm~600mm。 c) 若顶层平台伸出过宽设计有困难时应与有关专业协商解决。 中 国 石 化 北 京 设 计 院 工 程 标 准 标 准 号 : BA8-5-2-96 共 页 第 2 页 3 平台设计的基本要求 3.0.1 设备上的梯子平台设计荷载仅考虑一般正常操作和检修需要,按平台自重 100Kg/m 2、活荷载100Kg/m 2、检修荷载200Kg/m 2 考虑的,当平台上荷载超过此值时,工艺安装专业应提供荷载资料对平台(必要时对设备壳体)进行核算,并对平台作特殊加固。若荷载太大设计有困难时,应与有关专业协商修改承重方案。 3.0.2 两设备之间有平台相连时,...
