接触器自锁正转控制线路

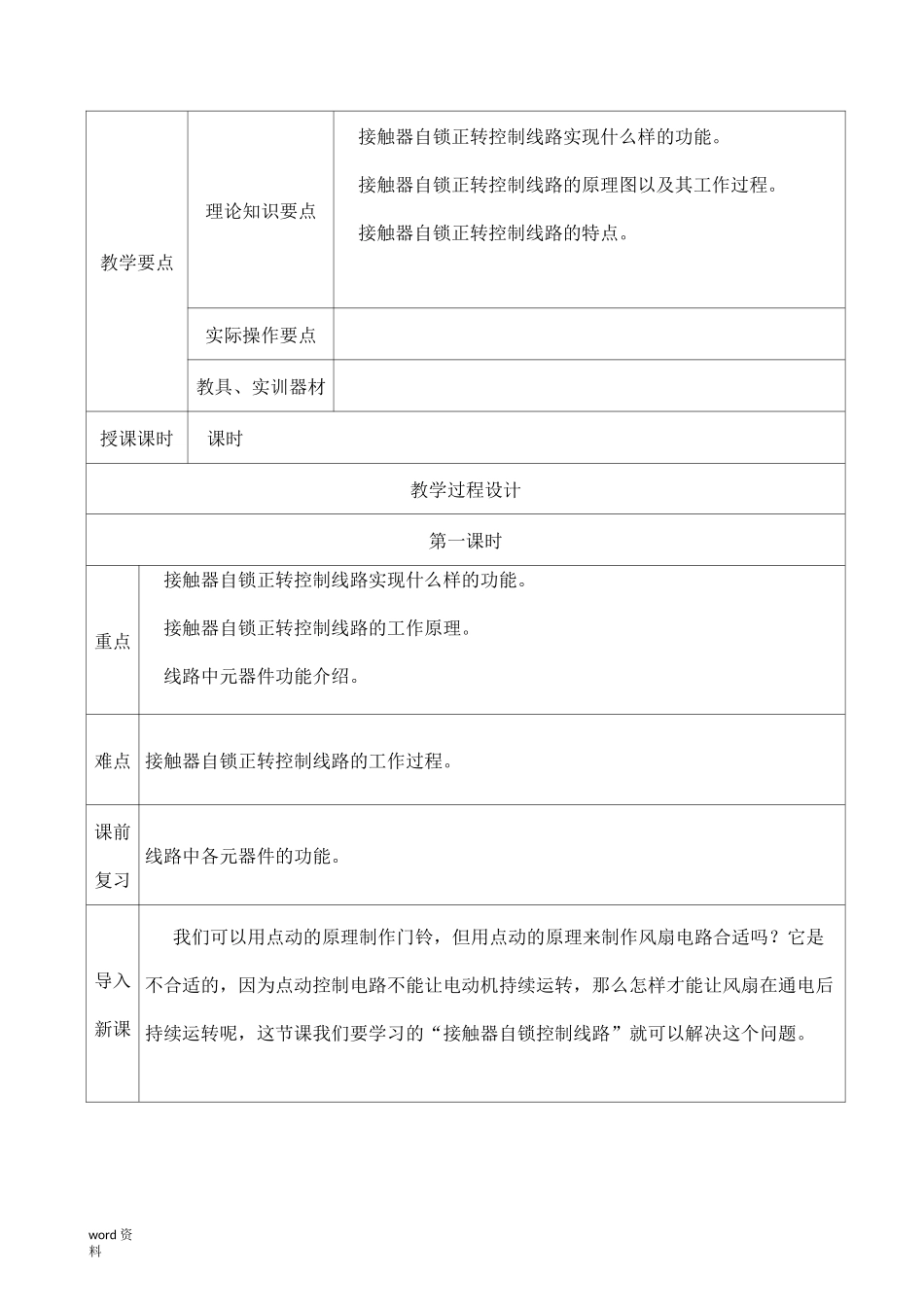

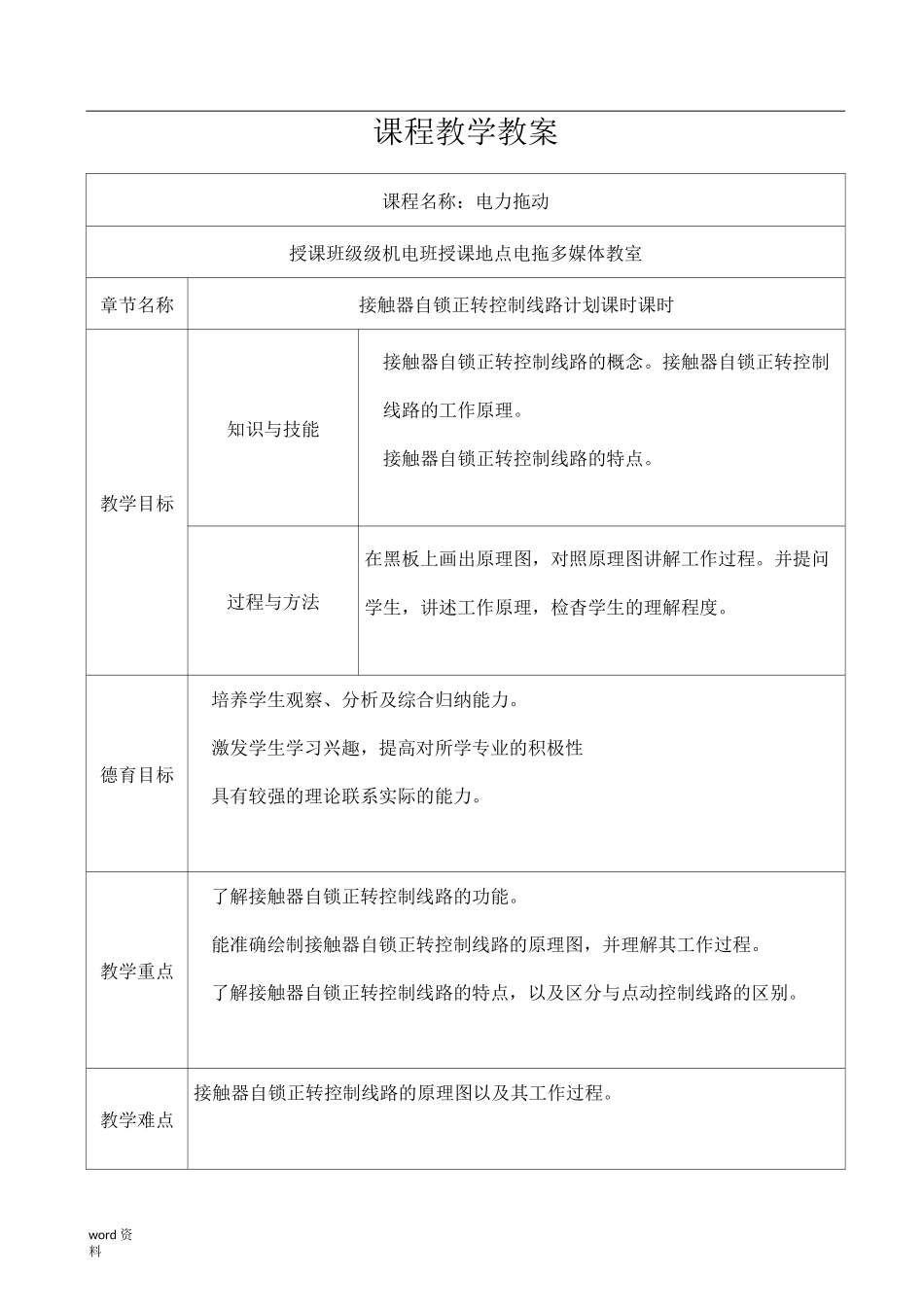

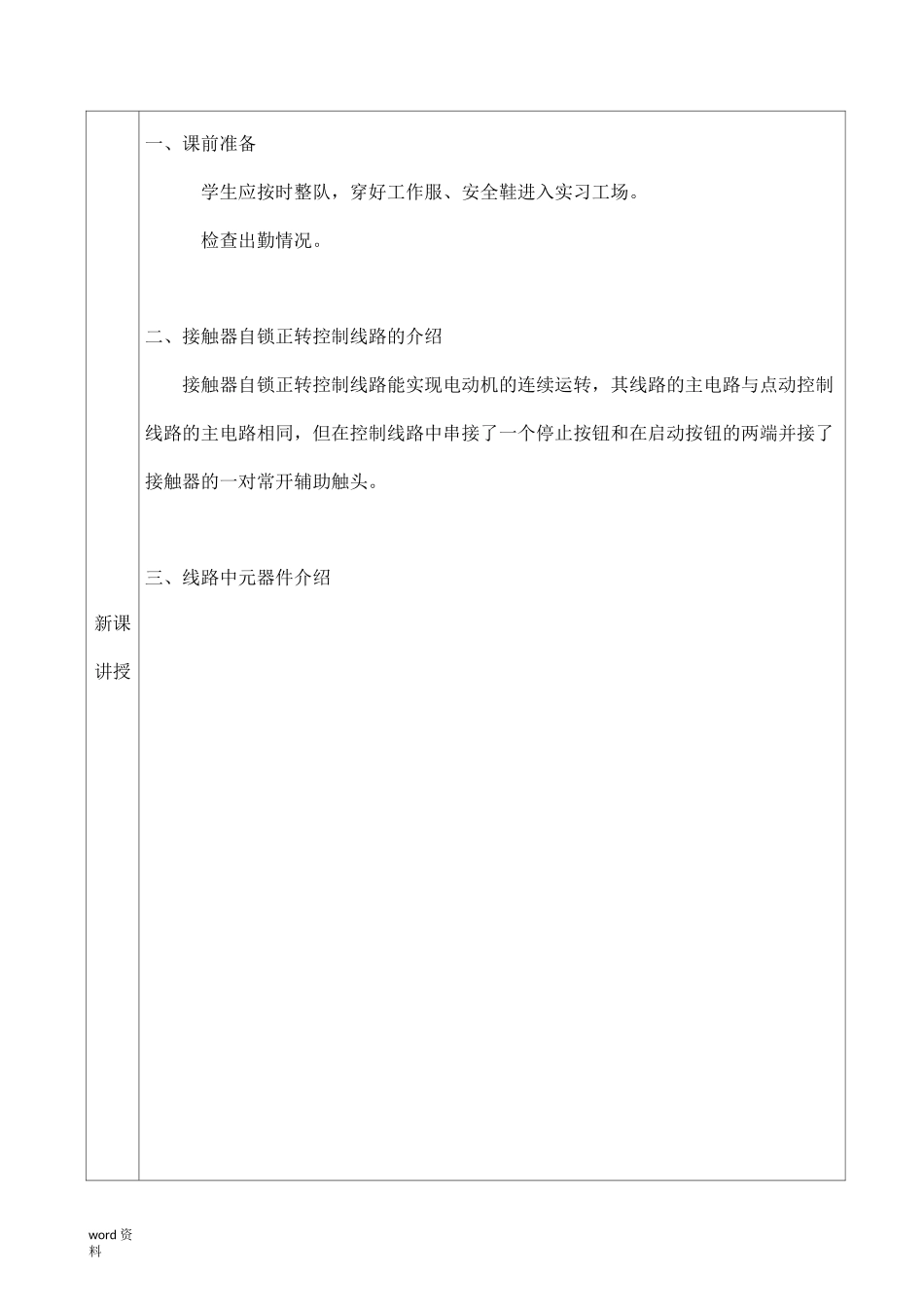

word 资料课程教学教案课程名称：电力拖动授课班级级机电班授课地点电拖多媒体教室章节名称接触器自锁正转控制线路计划课时课时教学目标知识与技能接触器自锁正转控制线路的概念。接触器自锁正转控制线路的工作原理。接触器自锁正转控制线路的特点。过程与方法在黑板上画出原理图，对照原理图讲解工作过程。并提问学生，讲述工作原理，检杳学生的理解程度。德育目标培养学生观察、分析及综合归纳能力。激发学生学习兴趣，提高对所学专业的积极性具有较强的理论联系实际的能力。教学重点了解接触器自锁正转控制线路的功能。能准确绘制接触器自锁正转控制线路的原理图，并理解其工作过程。了解接触器自锁正转控制线路的特点，以及区分与点动控制线路的区别。教学难点接触器自锁正转控制线路的原理图以及其工作过程。word 资料教学要点理论知识要点接触器自锁正转控制线路实现什么样的功能。接触器自锁正转控制线路的原理图以及其工作过程。接触器自锁正转控制线路的特点。实际操作要点教具、实训器材授课课时课时教学过程设计第一课时重点接触器自锁正转控制线路实现什么样的功能。接触器自锁正转控制线路的工作原理。线路中元器件功能介绍。难点 接触器自锁正转控制线路的工作过程。课前复习线路中各元器件的功能。导入新课我们可以用点动的原理制作门铃，但用点动的原理来制作风扇电路合适吗？它是不合适的，因为点动控制电路不能让电动机持续运转，那么怎样才能让风扇在通电后持续运转呢，这节课我们要学习的“接触器自锁控制线路”就可以解决这个问题。word 资料新课讲授一、课前准备学生应按时整队，穿好工作服、安全鞋进入实习工场。检查出勤情况。二、接触器自锁正转控制线路的介绍接触器自锁正转控制线路能实现电动机的连续运转，其线路的主电路与点动控制线路的主电路相同，但在控制线路中串接了一个停止按钮和在启动按钮的两端并接了接触器的一对常开辅助触头。三、线路中元器件介绍word 资料各元件功能：组合开关：作电源隔离开关用，接通和开断电源电路。熔断器：主电路的短路保护。熔断器：控制电路的短路保护。启动按钮：用于控制电路中，相当于触发信号，通过交流接触器的线圈从而控制电动机的运行状态，接触器的线圈得电、失电；接触器的主触头控制电动机的启动与停止。交流接触器主触头：接通和开断主电路。交流接触器线圈：控制触点动作。接线端子作用：软硬线的衔接。二相异步父流电动机：用于主电路中，带动生产机械。课堂...
