西南科技大学井巷工程竖井断面设计

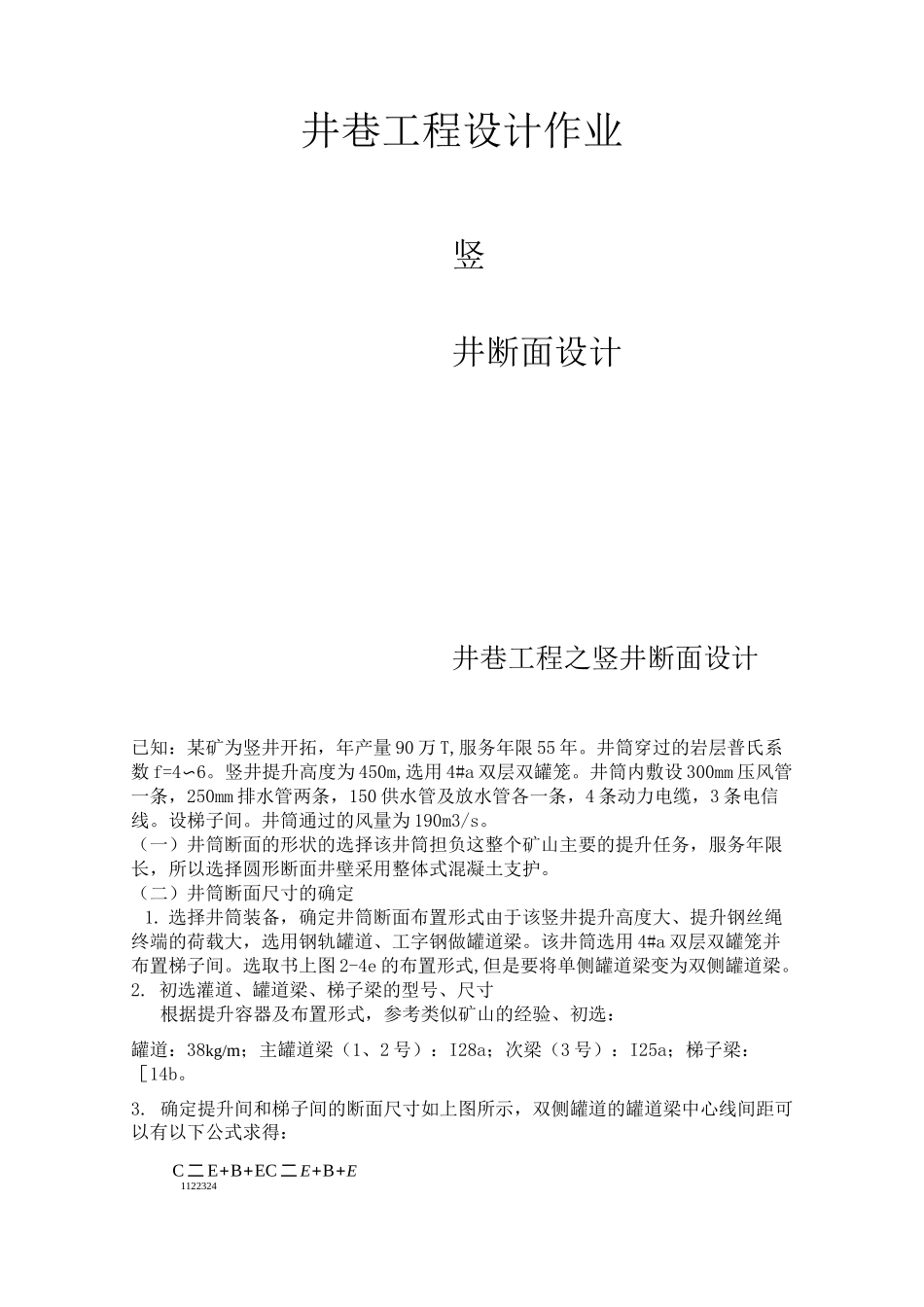

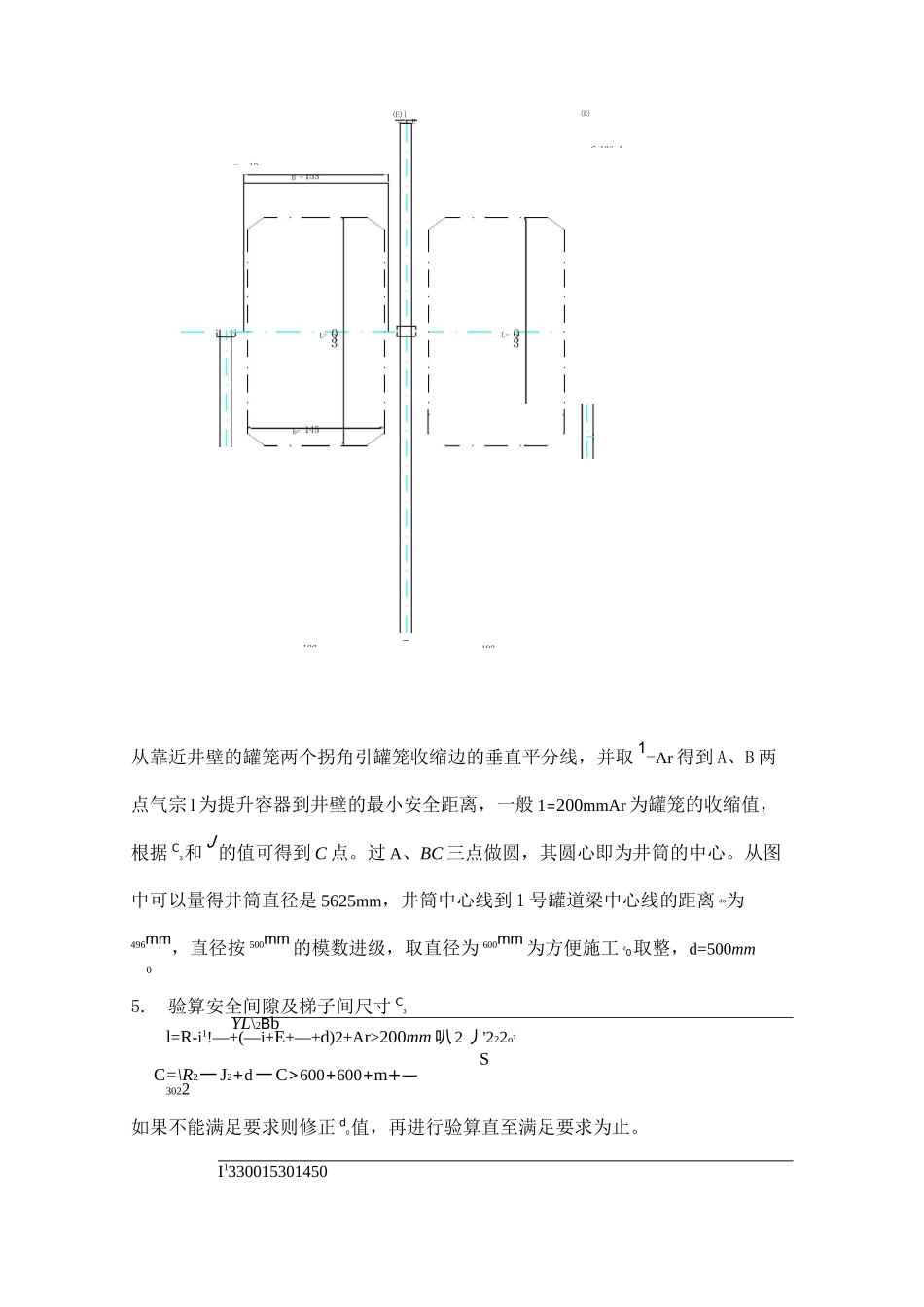

井巷工程设计作业竖井断面设计井巷工程之竖井断面设计已知：某矿为竖井开拓，年产量 90 万 T,服务年限 55 年。井筒穿过的岩层普氏系数 f=4〜6。竖井提升高度为 450m,选用 4#a 双层双罐笼。井筒内敷设 300mm 压风管一条，250mm 排水管两条，150 供水管及放水管各一条，4 条动力电缆，3 条电信线。设梯子间。井筒通过的风量为 190m3/s。（一）井筒断面的形状的选择该井筒担负这整个矿山主要的提升任务，服务年限长，所以选择圆形断面井壁采用整体式混凝土支护。（二）井筒断面尺寸的确定1. 选择井筒装备，确定井筒断面布置形式由于该竖井提升高度大、提升钢丝绳终端的荷载大，选用钢轨罐道、工字钢做罐道梁。该井筒选用 4#a 双层双罐笼并布置梯子间。选取书上图 2-4e 的布置形式,但是要将单侧罐道梁变为双侧罐道梁。2. 初选灌道、罐道梁、梯子梁的型号、尺寸根据提升容器及布置形式，参考类似矿山的经验、初选：罐道：38kg/m；主罐道梁（1、2 号）：I28a；次梁（3 号）：I25a；梯子梁：［14b。3. 确定提升间和梯子间的断面尺寸如上图所示，双侧罐道的罐道梁中心线间距可以有以下公式求得：C 二 E+B+EC 二 E+B+E1122324式中 C—1、3 号罐道梁中心线距离，mm1C—1、2 号罐道梁中心线距离，mm2E、E、E、E—罐道梁与罐道梁连接部分尺寸，根据初选的罐道、1234罐道梁参数。分别取 E=196mm,E=E=E=199mm1234B、B—两侧罐道之间的距离，mm。其值可以按提升容器类型查表 122-4、表 2-5，该井筒是用 4#双层双罐笼，由表 2-4 查得此间距为B=B=1530mm12故：C 二 196+1530+199 二 1925mm1C=199+1530+199 二 1928mm2梯子间尺寸 C3、M、N 用下列公式计算：C3=600+600+m+S.-2式中 600—梯子孔宽度，mmm—梯子孔至 2 号罐道梁的距离，mm，取 100mm；S—2 号罐道梁的宽度，mm，查表 2-2，S=122mmC=600+600+100+122=1361mm 故：32M=2x(700+60)=1520mm式中 700—梯子孔的长度，mm600—梯子梁的宽度，mm 一般用[14b。如上图所示，梯子梁偏离井筒中心线的距离是 J，通常取 J=200〜400mm故：N=M—J 本设计中 J 取 200mm 贝 yN=1520—200=1320mm4.井筒净直径的确定根据求得的提升间和梯子间的断面尺寸，可以采用解析法和作图法确定井筒近似直径以及罐笼在井筒中的位置。解析法计算比较繁琐，而作图法比较方便，可以满足设计的要求，所以选择作图法求出井筒的净直径，其步骤如下：按计算的提升间、梯子间平面...
