悬挑脚手架安全技术交底全套

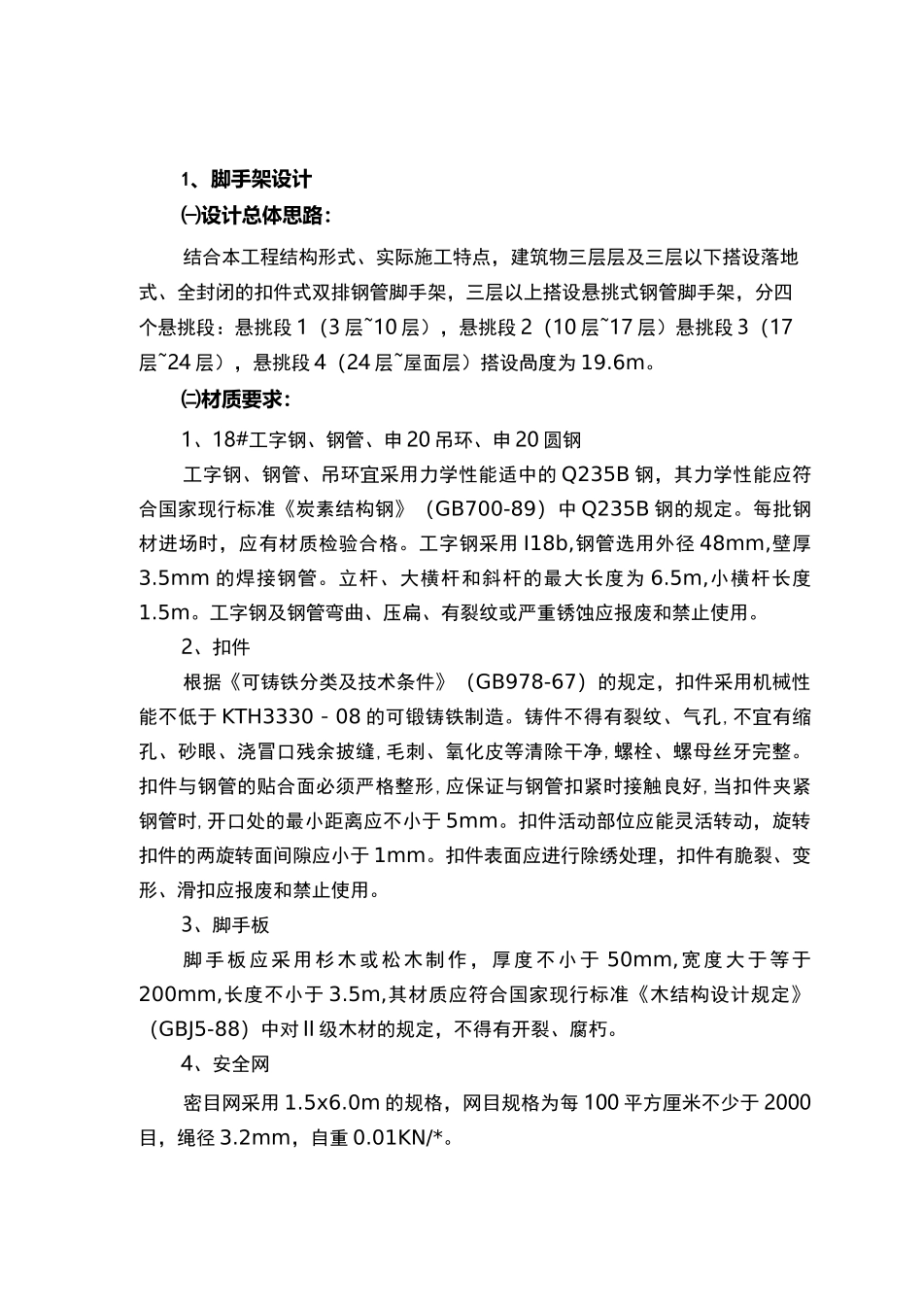

1、脚手架设计㈠设计总体思路：结合本工程结构形式、实际施工特点，建筑物三层层及三层以下搭设落地式、全封闭的扣件式双排钢管脚手架，三层以上搭设悬挑式钢管脚手架，分四个悬挑段：悬挑段 1（3 层~10 层），悬挑段 2（10 层~17 层）悬挑段 3（17层~24 层），悬挑段 4（24 层~屋面层）搭设咼度为 19.6m。㈡材质要求：1、18#工字钢、钢管、申 20 吊环、申 20 圆钢工字钢、钢管、吊环宜采用力学性能适中的 Q235B 钢，其力学性能应符合国家现行标准《炭素结构钢》（GB700-89）中 Q235B 钢的规定。每批钢材进场时，应有材质检验合格。工字钢采用 I18b,钢管选用外径 48mm,壁厚3.5mm 的焊接钢管。立杆、大横杆和斜杆的最大长度为 6.5m,小横杆长度1.5m。工字钢及钢管弯曲、压扁、有裂纹或严重锈蚀应报废和禁止使用。2、扣件根据《可铸铁分类及技术条件》（GB978-67）的规定，扣件采用机械性能不低于 KTH3330－08 的可锻铸铁制造。铸件不得有裂纹、气孔,不宜有缩孔、砂眼、浇冒口残余披缝,毛刺、氧化皮等清除干净,螺栓、螺母丝牙完整。扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口处的最小距离应不小于 5mm。扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于 1mm。扣件表面应进行除绣处理，扣件有脆裂、变形、滑扣应报废和禁止使用。3、脚手板脚手板应采用杉木或松木制作，厚度不小于 50mm,宽度大于等于200mm,长度不小于 3.5m,其材质应符合国家现行标准《木结构设计规定》（GBJ5-88）中对 II 级木材的规定，不得有开裂、腐朽。4、安全网密目网采用 1.5x6.0m 的规格，网目规格为每 100 平方厘米不少于 2000目，绳径 3.2mm，自重 0.01KN/*。5、钢丝绳钢丝绳选用 6X19©20 光面钢丝绳，强度极限 M1400MPa，破断拉力总和 M15150Kg。断股，锈蚀的钢丝绳不得使用，无损伤，毛刺，材质符合GB8918—1996 标准。㈢悬挑式脚手架构造要求及技术措施1、悬挑式脚手架的搭设施工工艺：在悬挑工字钢所在层楼板上预埋吊环（剪力墙上预留洞）—在悬挑工字钢所在层梁（墙）上预留孔一安装工字钢一安装钢丝绳安装扫地杆、立杆、小横杆——安装第一步大横杆，第一步小横杆（安装时，搭设临时抛撑）一＞安装第二步大横杆，第二步小横杆一安装第一、二步脚手架连墙件一循环大横杆、小横杆、连墙件安装，实时安装剪刀撑、安全网—安装栏杆、铺设作业面脚手板。2、悬挑架搭设要点说明：...
